Семейство микроконтроллеров ESP32 насчитывает около 15 различных чипов, которые базируются на двух архитектурах процессоров и предлагают множество комбинаций беспроводных модулей. Понимание этих различий критически важно, так как покупка неподходящей платы может сделать невозможным реализацию задуманного проекта.
Эволюция архитектуры чипов ESP32
Первые устройства серии ESP32, выпущенные в 2016 году, базировались на двухъядерном процессоре Xtensa LX6 и обладали поддержкой Wi-Fi 4, Bluetooth Classic, BLE, двумя ЦАП и Ethernet MAC. Сегодня ассортимент значительно расширился: от моделей S2 и S3 на ядрах Xtensa LX7 до современных решений на базе архитектуры RISC-V в сериях C, H и P.
Выбор конкретного чипсета определяет качество инструментария разработки и совместимость с библиотеками проекта. Современным стандартом для большинства задач становятся решения на базе RISC-V. Например, чип ESP32-S31 предлагает работу на частоте 320 МГц, поддержку Wi-Fi 6, Bluetooth 5.4, Thread, Zigbee и Gigabit Ethernet MAC. В свою очередь, ESP32-H21 ориентирован на энергоэффективные сценарии.
Критерии выбора беспроводных возможностей
Одной из главных причин неудач в проектах является неверный подбор радиомодуля. Важно учитывать специфические требования:
- Bluetooth: Модели C3, S3, C5 и C6 поддерживают только BLE (Bluetooth Low Energy), что исключает возможность создания проектов с Bluetooth Audio или классическим SPP. ESP32-S2 вовсе лишен поддержки Bluetooth.
- Zigbee и Thread: Для работы с этими протоколами необходим стандарт связи 802.15.4. Он доступен в чипах C6, C5, H2, H4, H21 и S31. При этом ESP32-C6 является оптимальным выбором для узлов «умного дома», сочетая Wi-Fi 6, BLE и 802.15.4.
- Специализированные функции: ESP32-C5 остается единственной моделью с поддержкой диапазона 5 ГГц. Если требуется вывод аналогового аудио, стоит выбирать оригинальный ESP32 или S2, так как только они оснащены встроенным ЦАП.
Память и маркировка модулей

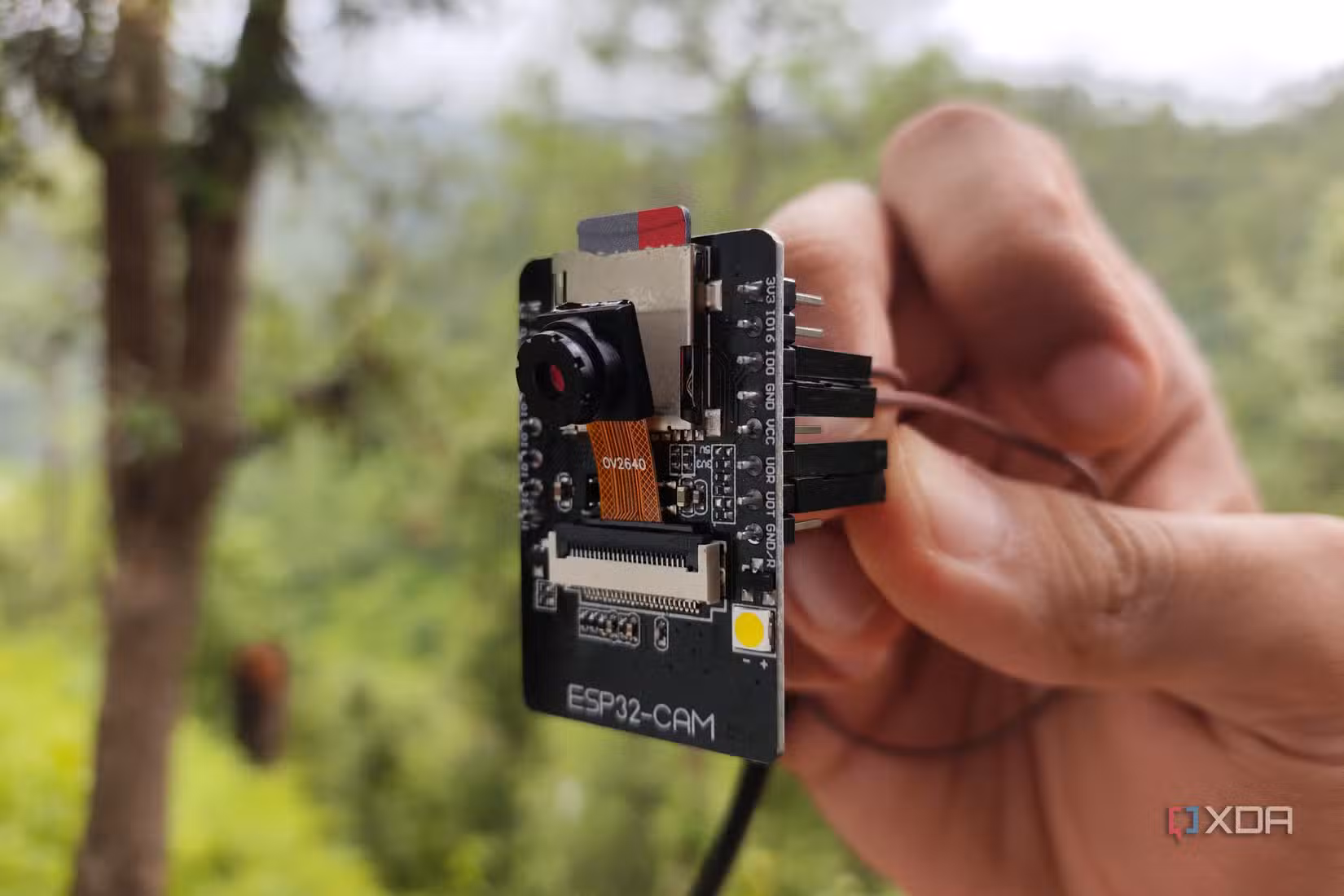

Для проектов, связанных с дисплеями, камерами или микрофонами, крайне важен объем PSRAM для буфера кадров. Проблема многих бюджетных плат S3 заключается в отсутствии этой памяти. Чтобы избежать проблем, следует внимательно читать маркировку модуля, где N обозначает размер флэш-памяти в МБ, а R — объем PSRAM.
Например, модуль ESP32-S3-WROOM-1-N16R8 имеет 16 МБ флэш-памяти и 8 МБ PSRAM. Важно учитывать, что модули R8 используют Octal SPI, занимая выводы GPIO35, 36 и 37, что требует соответствующей настройки в IDE. В то же время чипы R2 с Quad SPI оставляют эти контакты свободными.
Особенности аппаратного обеспечения и питания

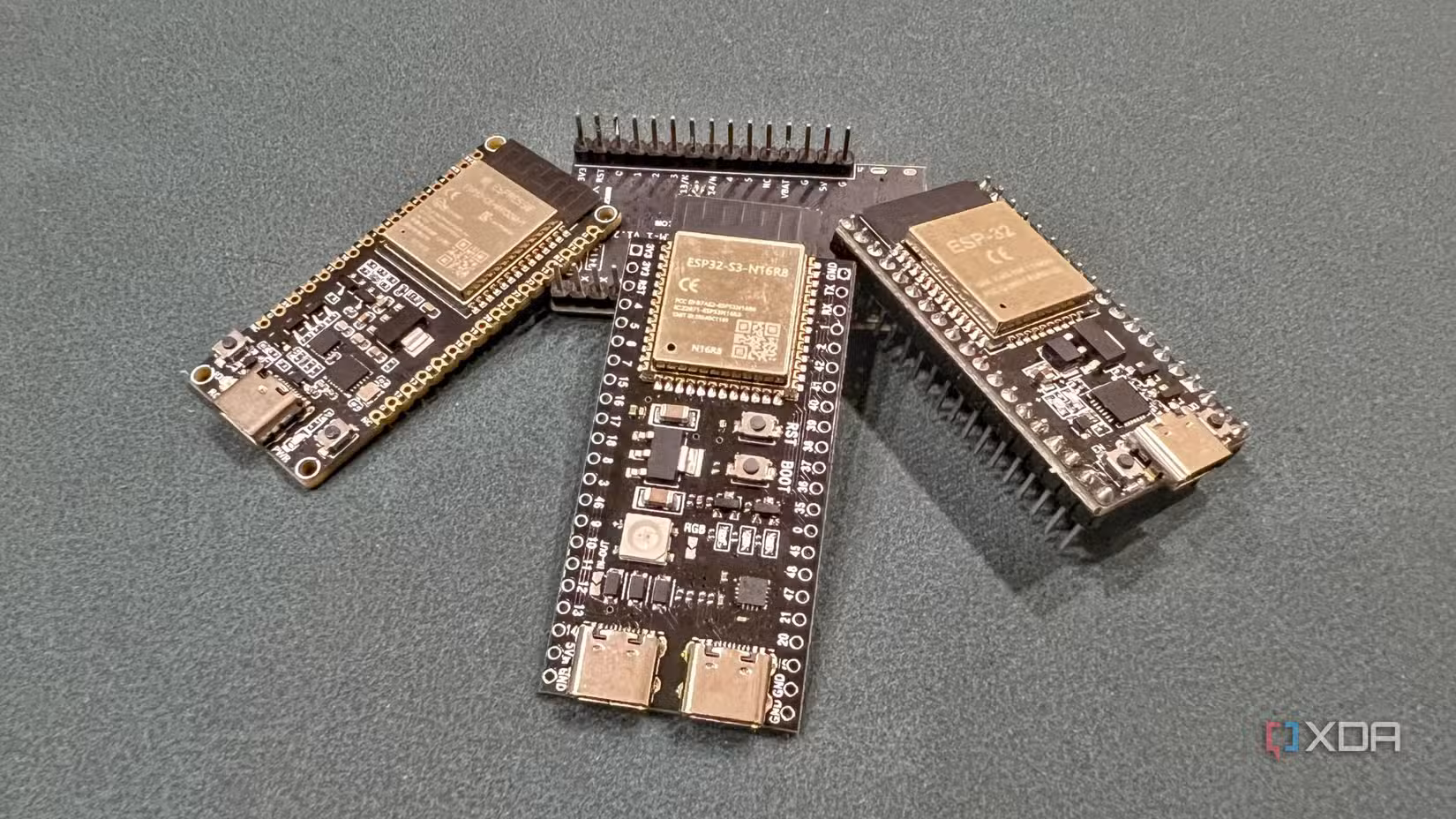

Помимо выбора чипа, на стабильность проекта влияет реализация самой платы. Используемые USB-to-serial конвертеры (CP2102, CH340, CH343, FTDI) требуют различных драйверов и могут по-разному реагировать на автосброс. Питание также является критическим фактором: для стабильной работы Wi-Fi регулятор напряжения должен обеспечивать 3,3 В при токе не менее 500 мА. Дешевые аналоги часто перегреваются, что приводит к ошибкам питания.
Программная поддержка и фреймворки
При использовании платформы ESPHome важно учитывать, что поддержка новых чипов (C6, H2, P4) все еще находится в стадии доработки, а их использование ограничено фреймворком ESP-IDF. В среде Arduino миграция на ядро 3.0 может привести к проблемам с совместимостью API (LEDC, ADC, I2S, BLE) и потере поддержки некоторых функций. Для управления светодиодными лентами WLED наиболее стабильным выбором по-прежнему остается классический ESP32, в то время как драйверы для более современных чипов C6, C5 и P4 еще находятся в процессе совершенствования.
Тонкости выбора: на что еще обратить внимание
Выбор правильного чипа — это лишь половина пути, ведь успех разработки напрямую зависит от аппаратной обвязки конкретной платы. Часто возникают проблемы с прошивкой: некоторые адаптеры USB-to-serial переключают только RTS, но не DTR. Если тайминги автосброса настроены неверно, плата загружается в обычном режиме, а не переходит в режим прошивки (download mode). В таких случаях единственным решением становится ручное удержание кнопки BOOT при каждой попытке загрузки — нюанс, который новички часто находят только после часа борьбы с ошибками «failed to connect».
Отдельного внимания заслуживает вопрос энергопотребления. Специалисты Espressif указывают, что источник питания 3,3 В должен обеспечивать ток не менее 500 мА. Многие бюджетные клоны грешат использованием некачественных стабилизаторов, которые перегреваются и «проседают» в момент активации Wi-Fi модуля, вызывая пресловутую ошибку «brownout detector was triggered», которую невозможно исправить программно — только заменой платы на более качественную.

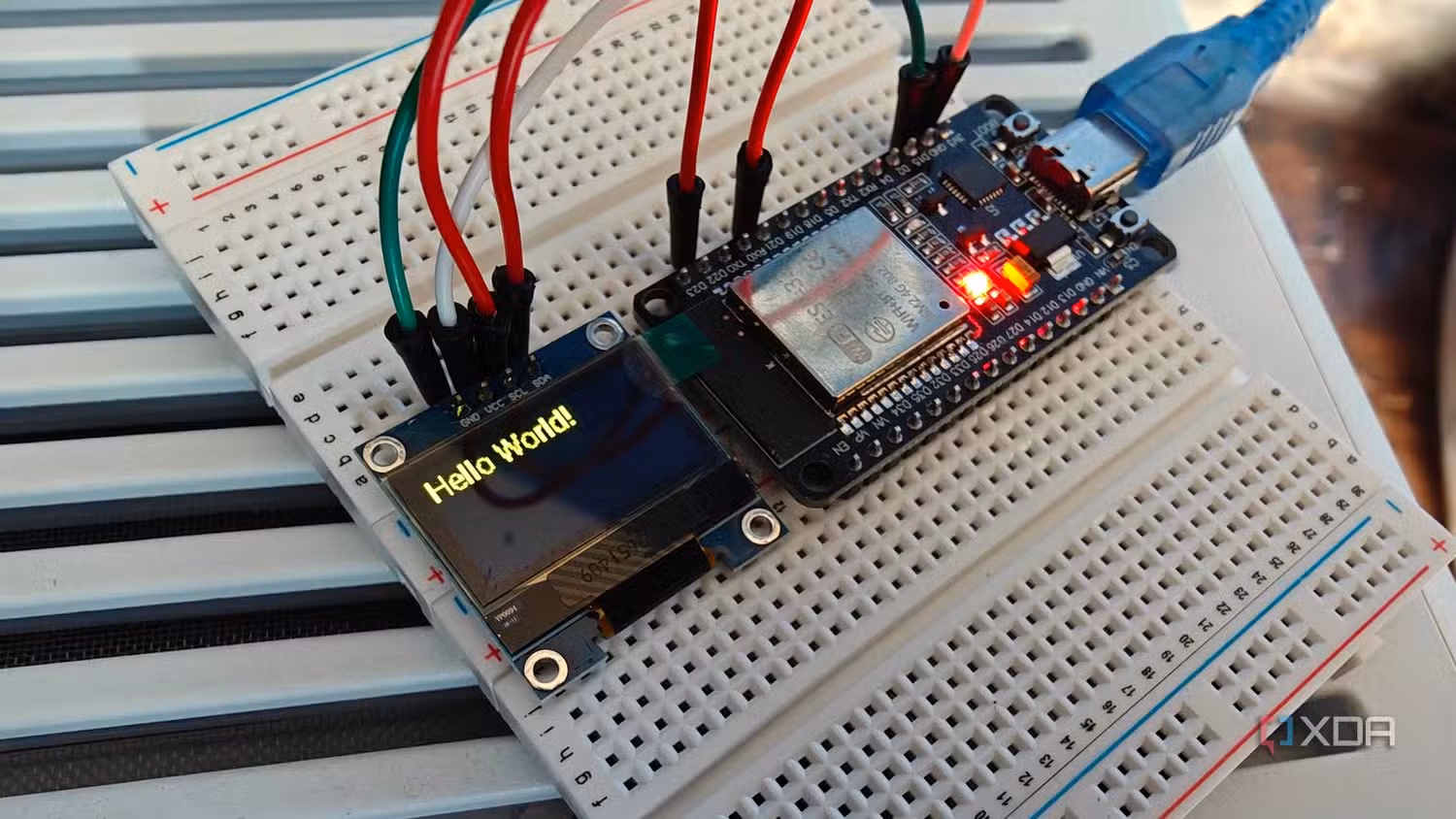

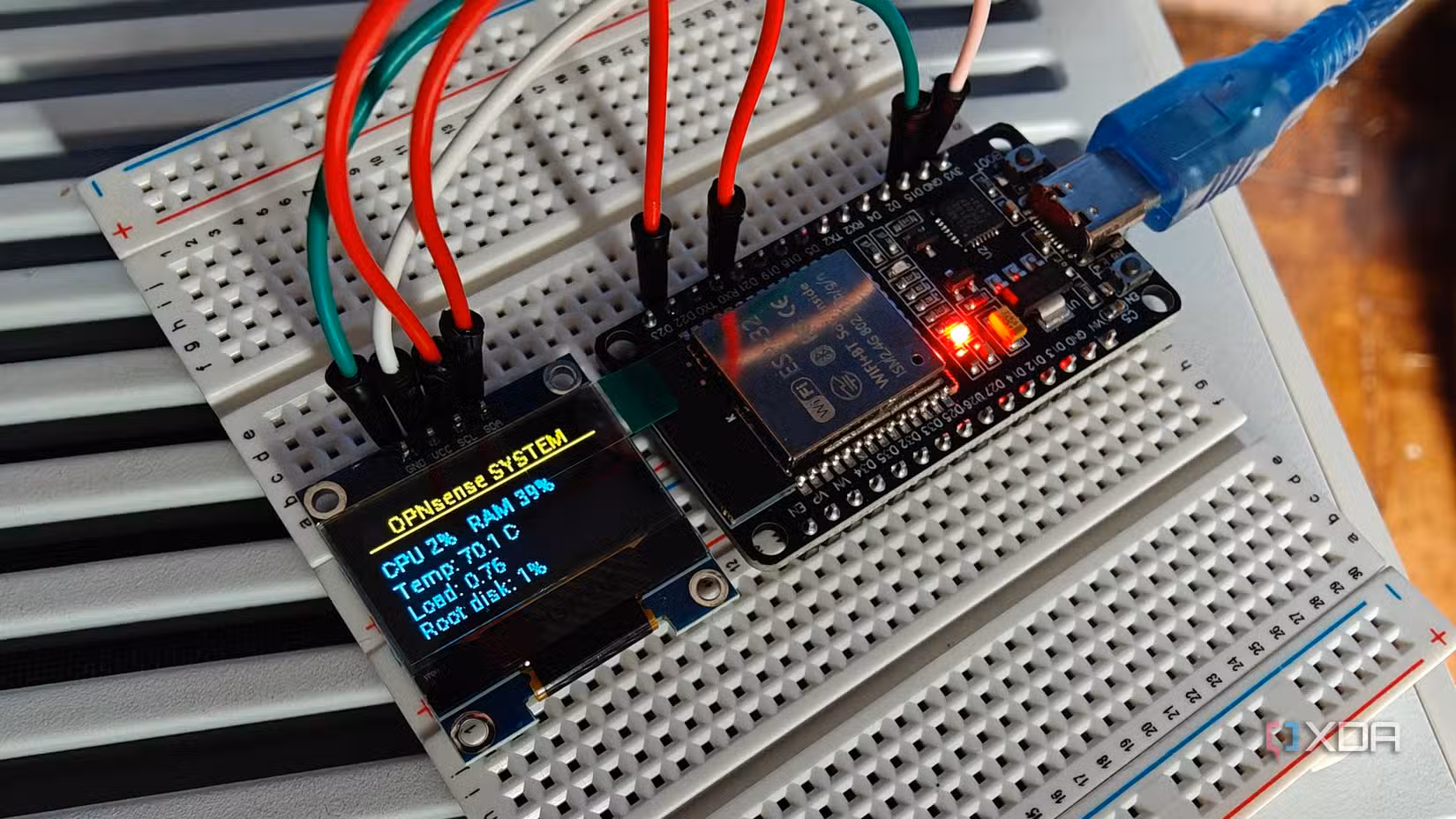

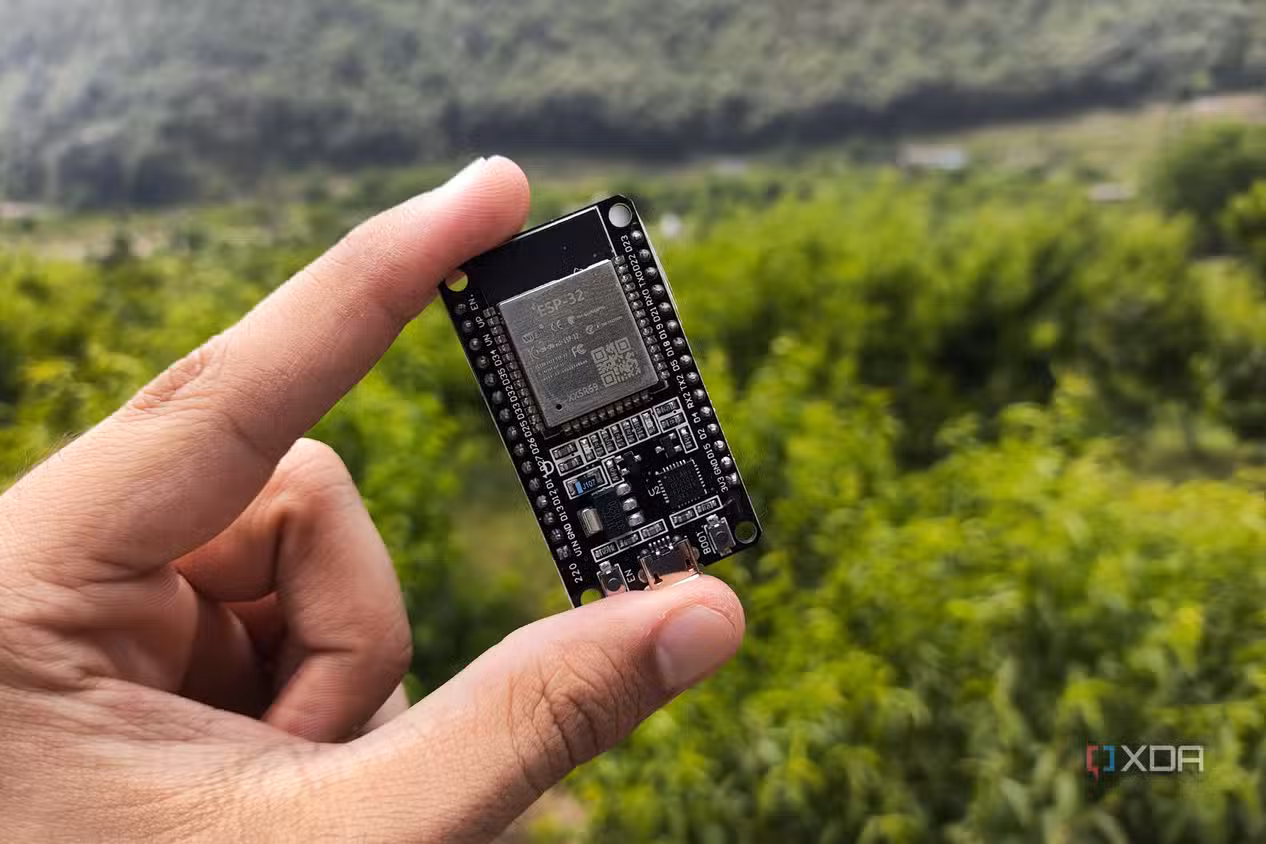

Также стоит помнить о форм-факторе. Популярная 38-контактная плата DevKitC имеет ширину, из-за которой она физически не помещается на стандартную макетную плату (breadboard) так, чтобы оставались свободные пины. Приходится либо использовать две макетные платы с удаленными внутренними линиями питания, либо смириться с невозможностью комфортного прототипирования. Проблемы с распиновкой (pinout) встречаются повсеместно, и даже продвинутые ИИ-модели нередко ошибаются в них, поэтому перед стартом проекта рекомендуется изучить профильные технические форумы.
Программные ограничения и «подводные камни» миграции

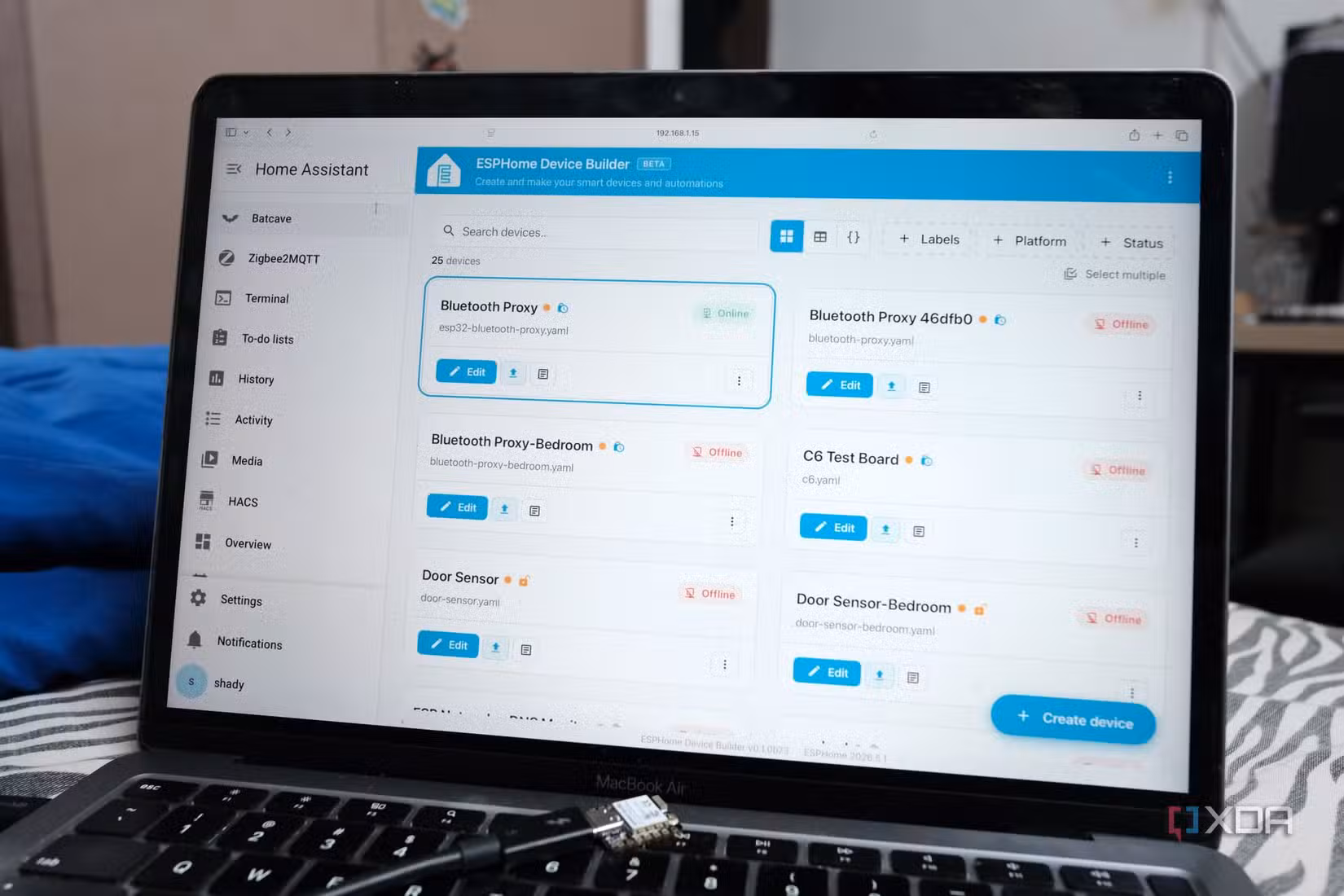

Если ваш проект строится вокруг Home Assistant и ESPHome, учитывайте, что поддержка новых чипов (C6, H2, P4) в версиях вроде 2025.6.0 помечается как экспериментальная. Многие компоненты для этих микроконтроллеров все еще находятся на стадии доработки. Важно помнить, что H2 демонстрирует гораздо большую стабильность в работе с протоколом Zigbee, чем C6. Более того, поддержка Matter в ESPHome пока далека от идеала, поэтому для надежной работы предпочтительнее использовать native API поверх Thread.
Пользователям Arduino IDE следует готовиться к сложной миграции. Обновление ядра до версии 3.0 принесло поддержку C6 и H2, но одновременно нарушило работоспособность ключевых API — LEDC, ADC, I2S и BLE, а также полностью удалило поддержку встроенного датчика Холла. Аналогичная ситуация с ESP-IDF 6.0: из фреймворка был удален ряд устаревших драйверов, а строгость компиляции возросла — теперь даже простые предупреждения часто интерпретируются системой как критические ошибки.
В вопросах управления адресными светодиодными лентами (WLED) ситуация также неоднородна. Несмотря на мощность современных решений, «золотым стандартом» остается классический ESP32. Модель S3 способна обслуживать до 12 независимых лент, C3 — две, тогда как C6, C5 и P4 на текущий момент ограничены одной лентой, пока соответствующие драйверы не пройдут стадию доработки.
Краткий гид по выбору радио-функционала
Чтобы не пополнять «кладбище» нерабочих плат, перед покупкой важно сверяться со списком необходимых характеристик:
- ESP32-S3 (с суффиксом R8): идеален для задач, требующих использования дисплея, камеры или микрофона, где критически важна оперативная память (PSRAM).
- ESP32-C6: оптимальный выбор для сетевых протоколов Matter, Thread и Zigbee.
- ESP32-H2: лучший кандидат для компактных устройств с питанием от батареек, где Wi-Fi не требуется, а энергопотребление в режиме глубокого сна (deep-sleep) составляет рекордные 7 мкА.
- ESP32-C5: единственное решение, если вам принципиально использование диапазона Wi-Fi 5 ГГц.
Не пытайтесь сэкономить, покупая «кота в мешке» по самому дешевому листингу с надписью «ESP32». Потерянные выходные на отладку ошибок стоят гораздо дороже разницы в цене между дешевой платой и подходящим под ваши задачи контроллером. Всегда следите за свежими changelog-файлами ESPHome: в индустрии ESP32 статус поддержки конкретной модели меняется быстрее, чем выходят новые ревизии самих плат.
