Обзор материнской платы Asus TUF Gaming X870E-Plus WiFi

Общая информация и комплектация

В этом разделе мы детально рассматриваем конструкцию материнской платы, организацию системы питания, доступные периферийные интерфейсы и возможности расширения.

Особенности платформы

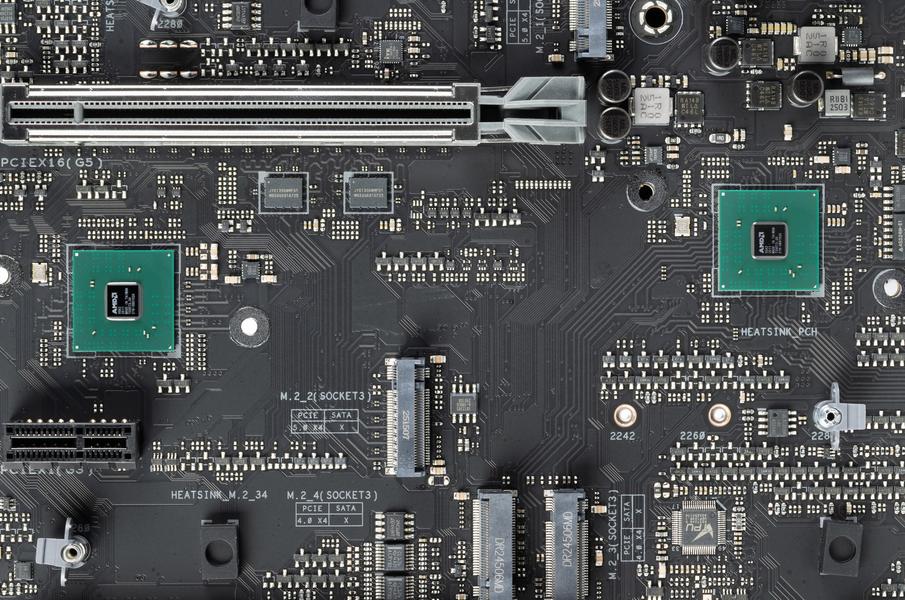

Чипсет AMD X870E, как и его предшественник X670E, конструктивно состоит из двух микросхем Promontory21. Ключевое отличие новой платформы заключается в обязательной интеграции контроллера USB4 (в данном случае используется ASMedia ASM4242), тогда как ранее поддержка этого стандарта была опциональной.

Примечание: * — 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

Комплектация

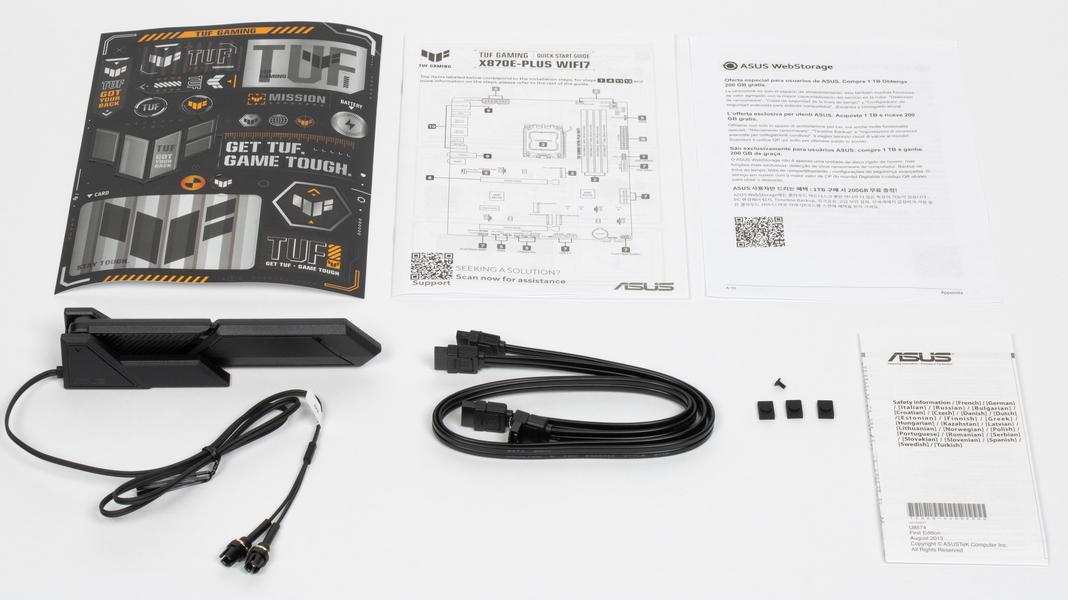

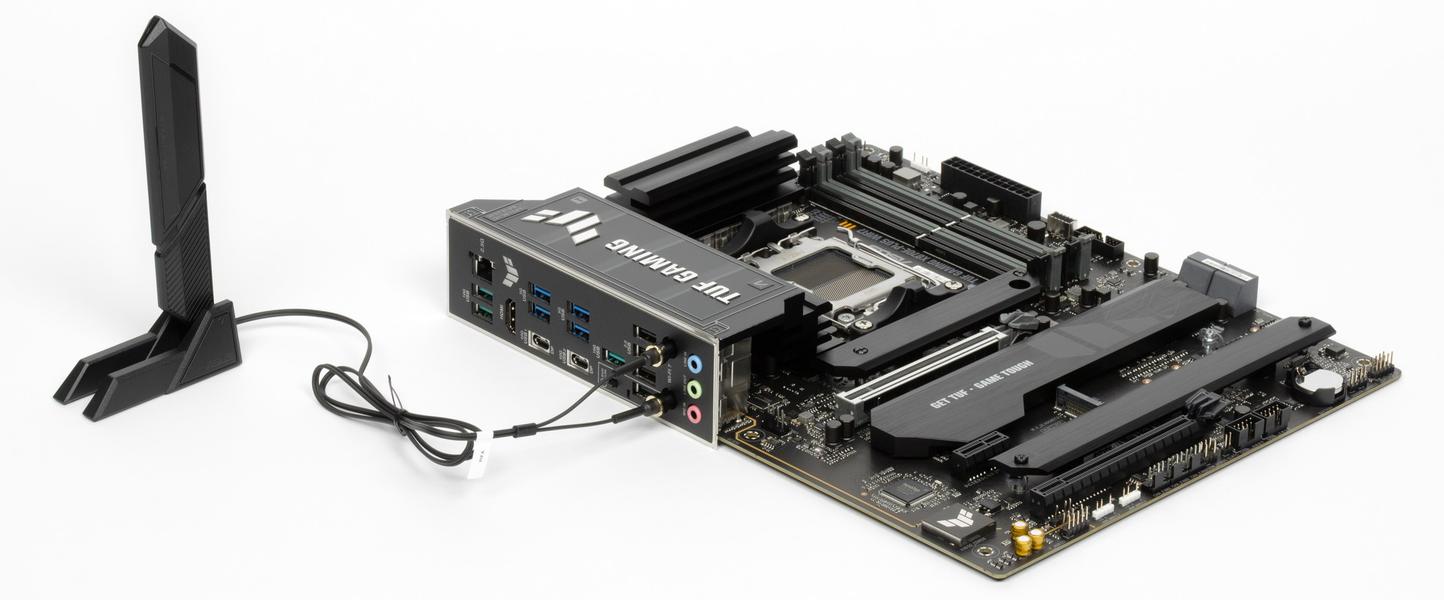

Asus TUF Gaming X870E-Plus WiFi относится к игровой серии, ориентированной на баланс между ценой и функциональностью. Она лишена избыточных дизайнерских изысков вроде встроенных экранов, но предлагает качественную элементную базу и широкие настройки в UEFI. В комплект поставки входят: краткое руководство, фирменные наклейки, два кабеля SATA, крепежные элементы для слотов M.2 и внешняя Wi-Fi антенна.

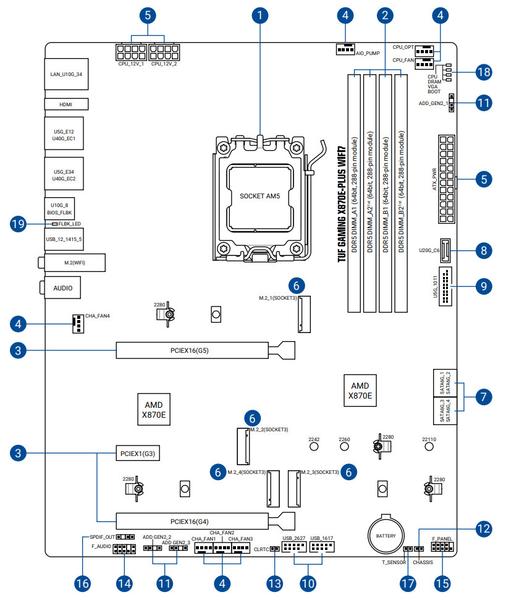

Форм-фактор

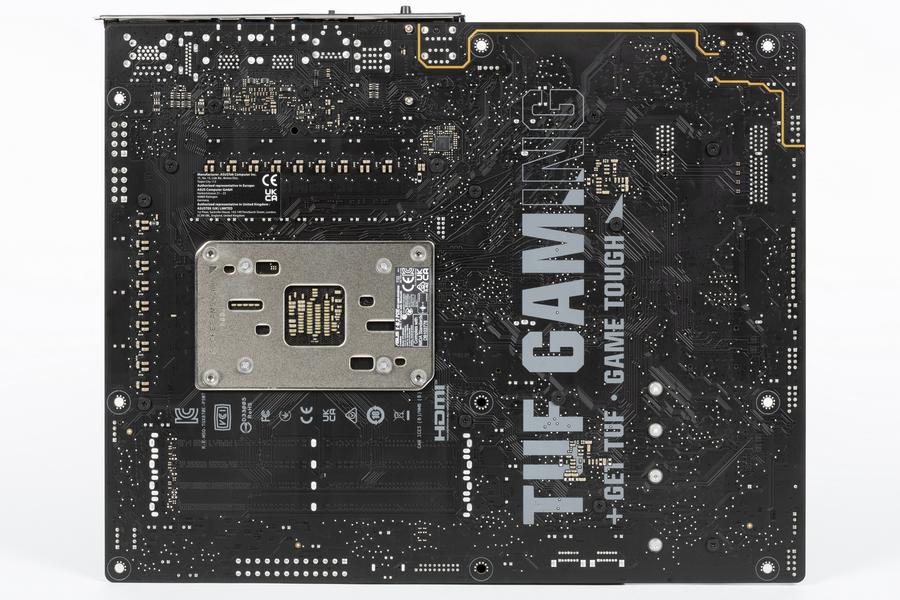

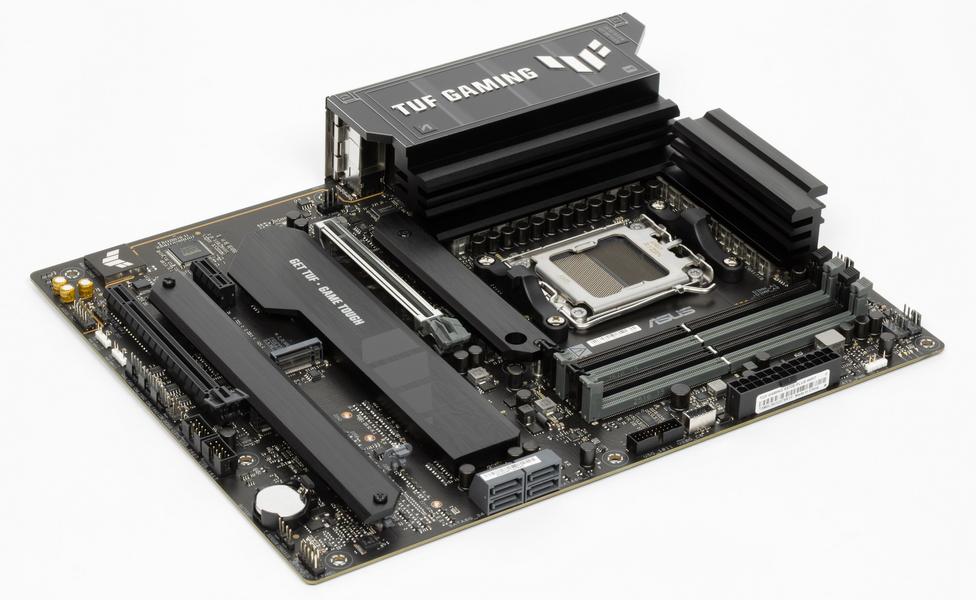

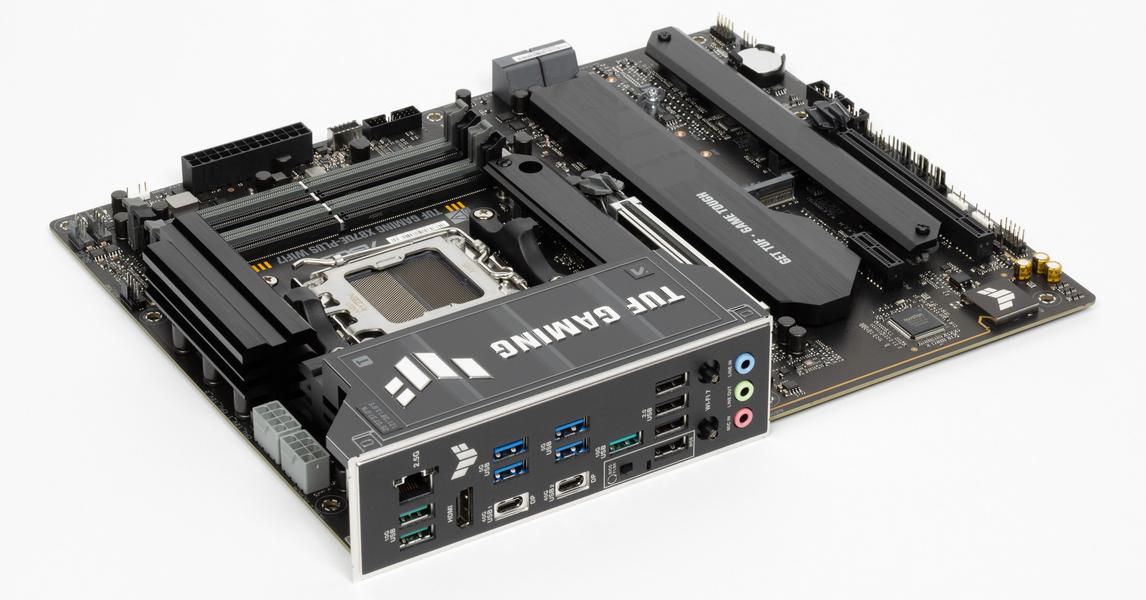

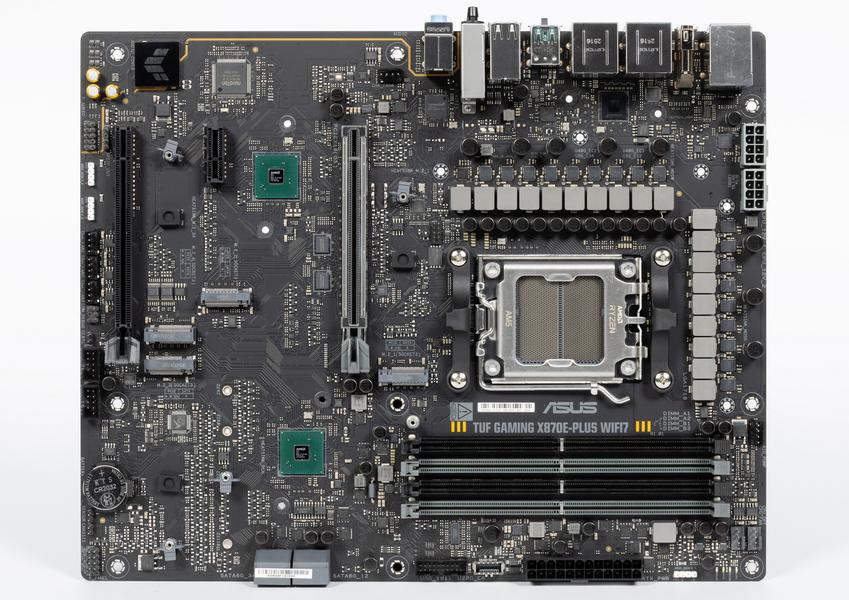

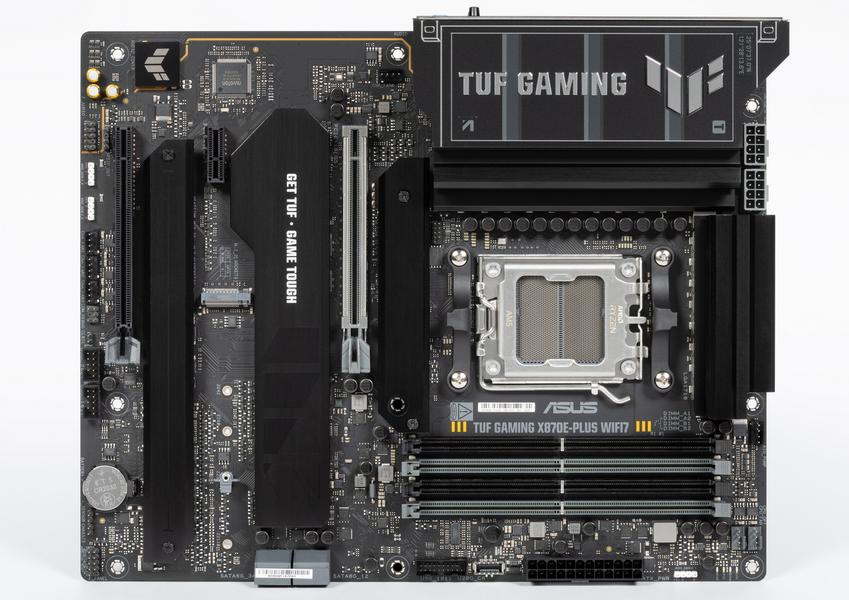

Плата выполнена в форм-факторе ATX (305×244 мм) и предусматривает девять точек крепления. Качество пайки текстолита находится на высоком уровне, острые выводы элементов аккуратно срезаны. Защитный бэкплейт с обратной стороны отсутствует.

Технические характеристики

Основная функциональность

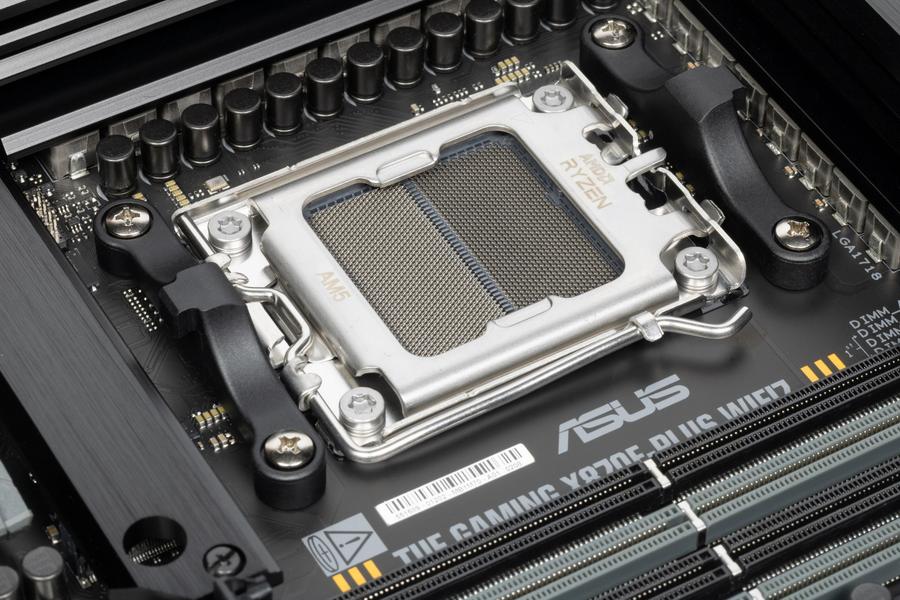

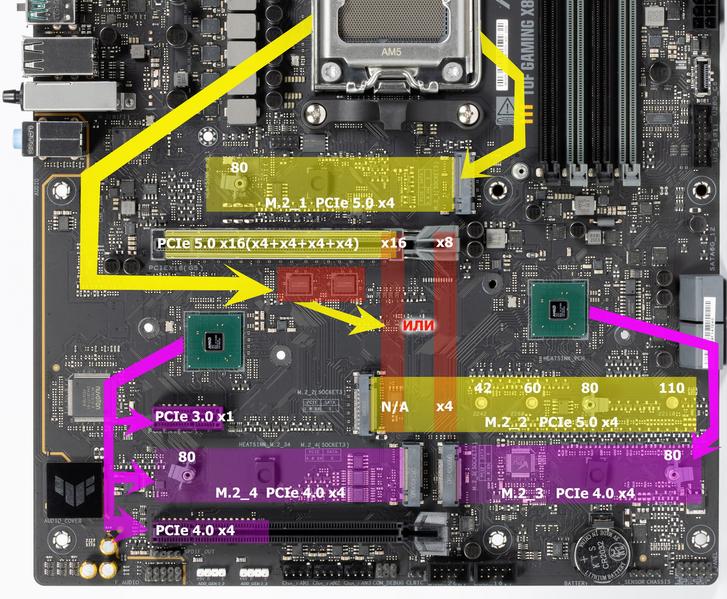

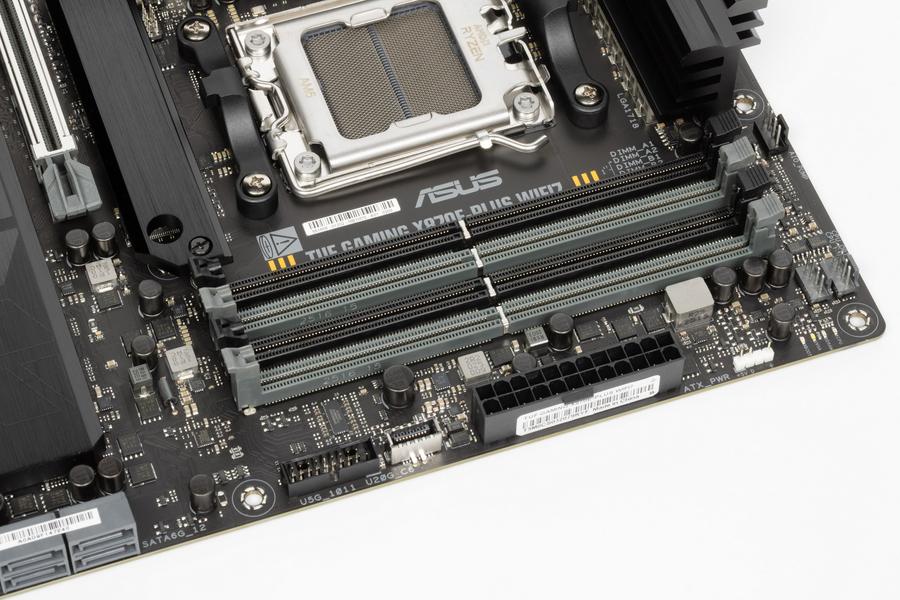

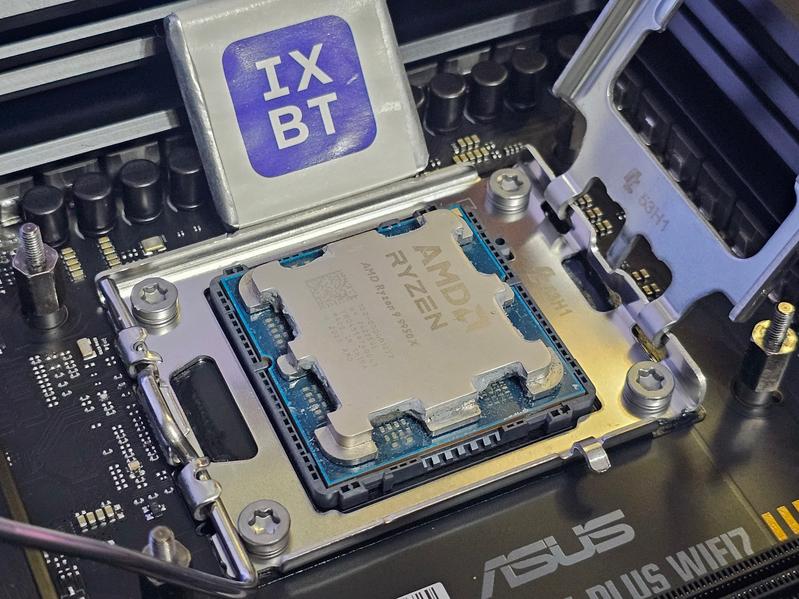

Процессоры Ryzen 7000/9000 обеспечивают 28 линий ввода-вывода, из которых 16 выделены под слот видеокарты (PCIe 5.0), а остальные распределяются между M.2 и периферией. Плата поддерживает до 256 ГБ оперативной памяти DDR5 в двухканальном режиме. Для установки модулей предусмотрено четыре слота DIMM без металлического усиления.

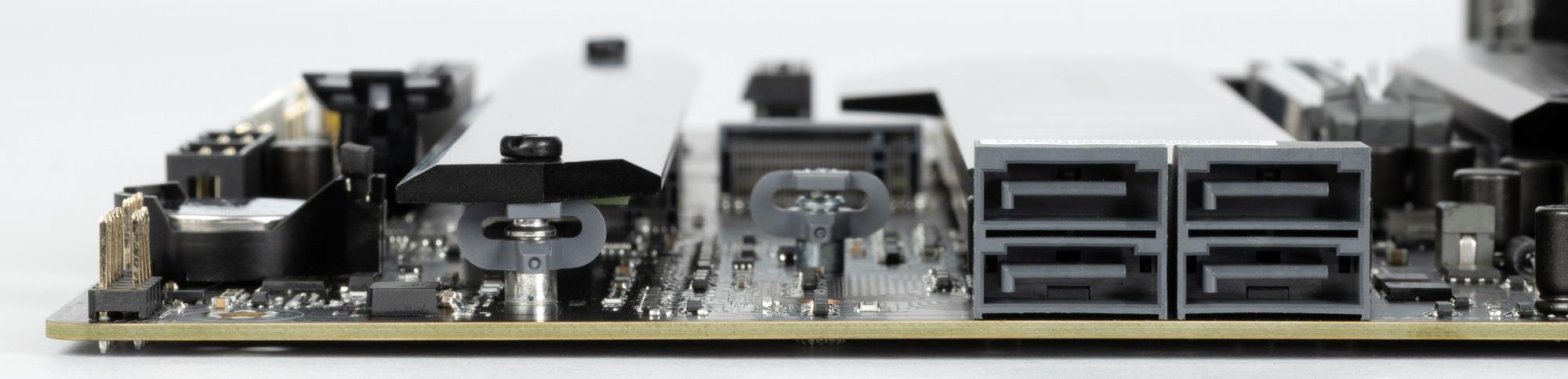

Периферия: PCIe, SATA, M.2

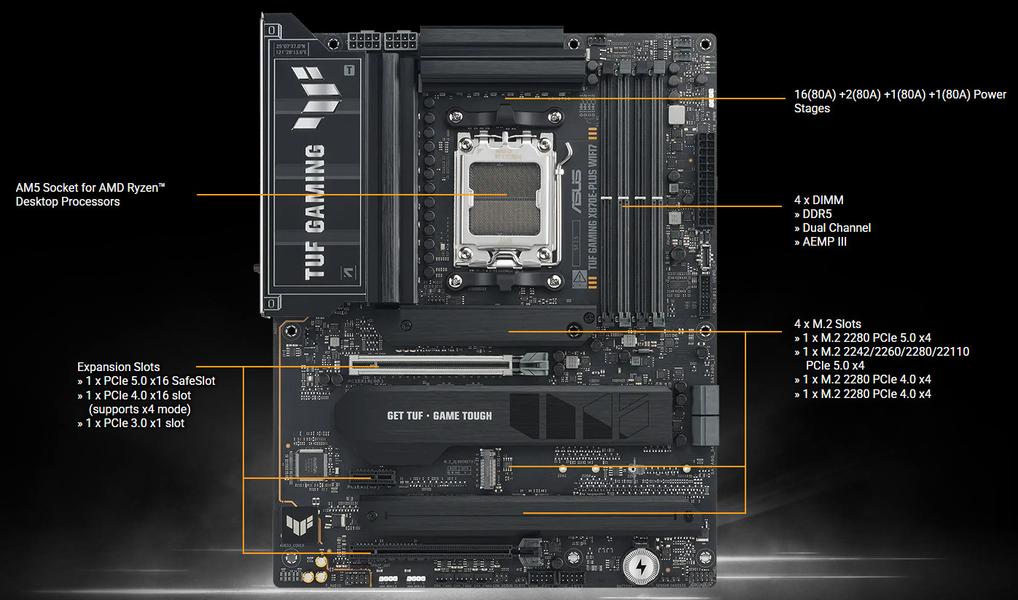

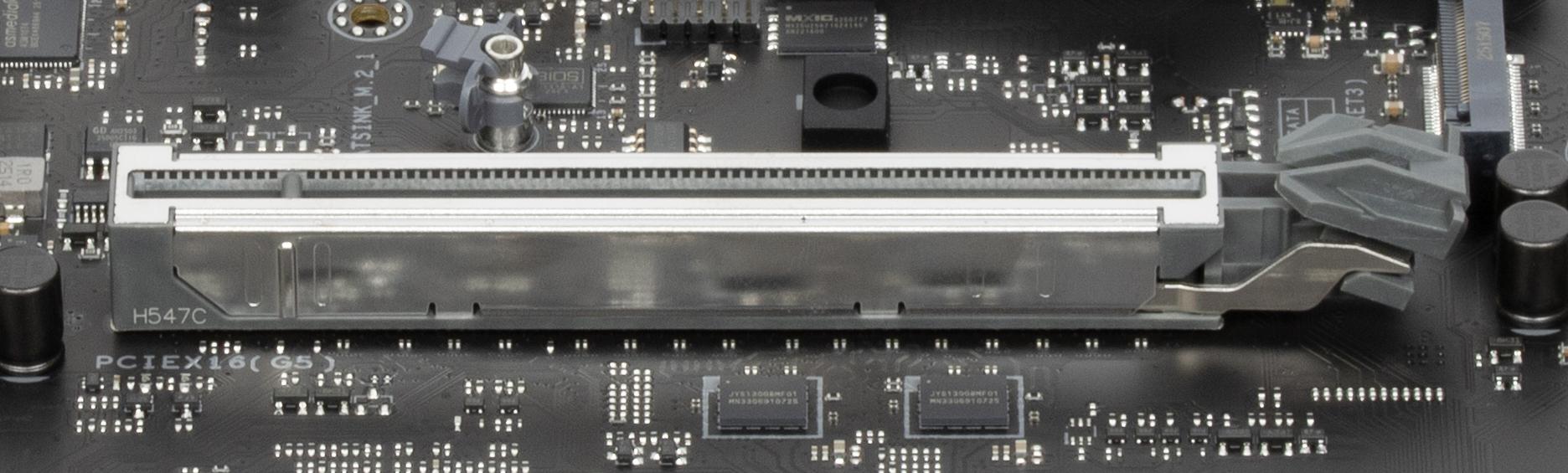

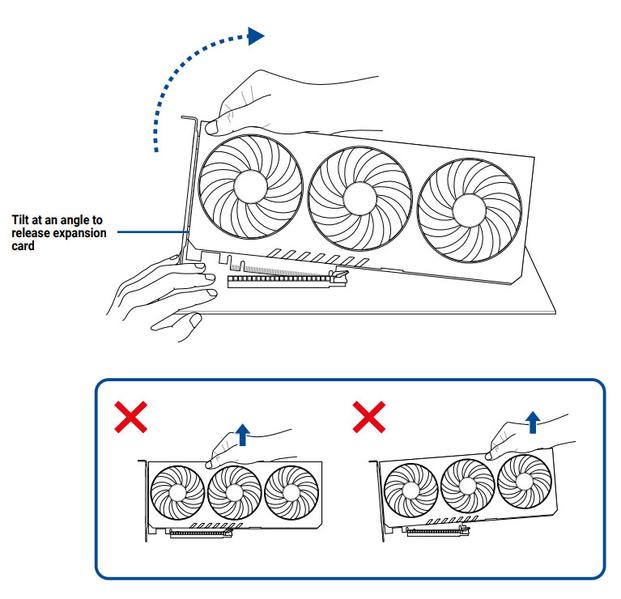

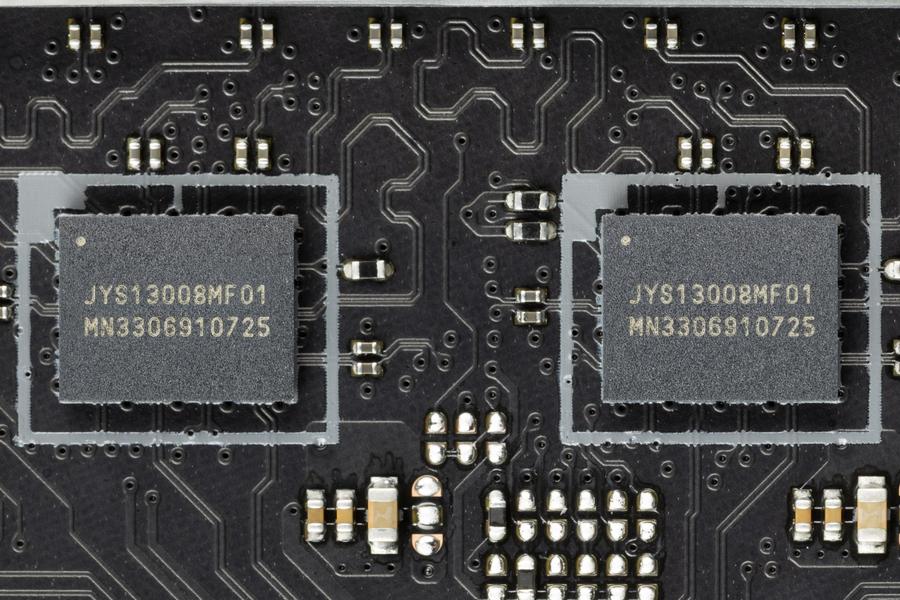

На плате реализовано три слота PCIe: основной x16 5.0 (армированный), x16 4.0 (x4) и x1 3.0. Для извлечения видеокарты предусмотрена удобная система Q-Release. В общей сложности доступно четыре разъема M.2, при этом два из них работают в режиме PCIe 5.0, а два других — PCIe 4.0.

USB, сеть и охлаждение

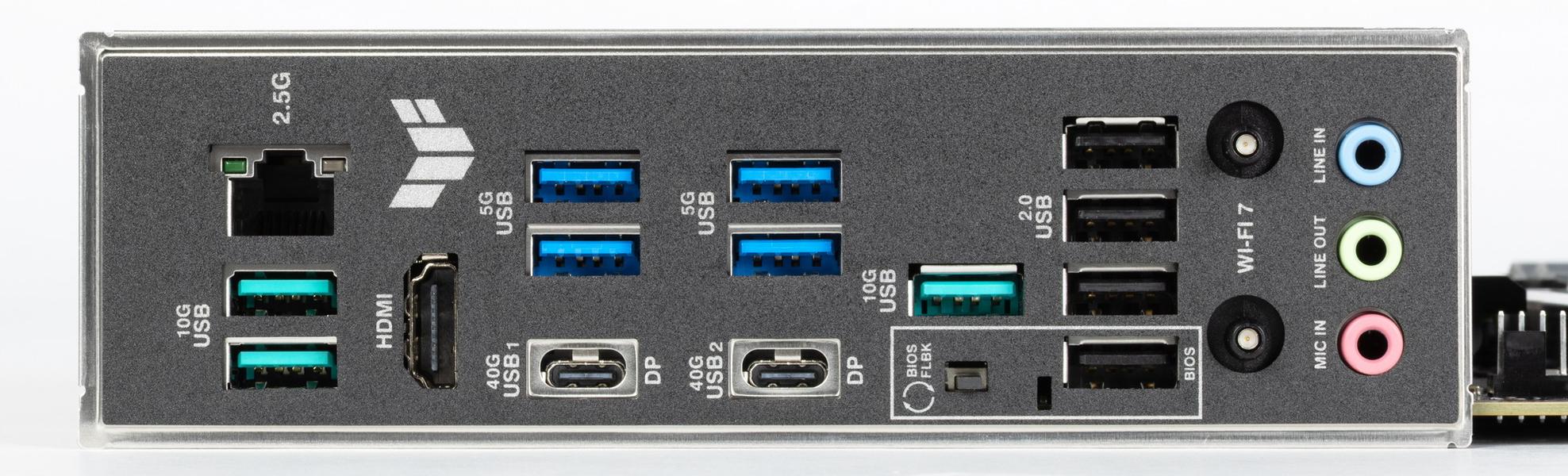

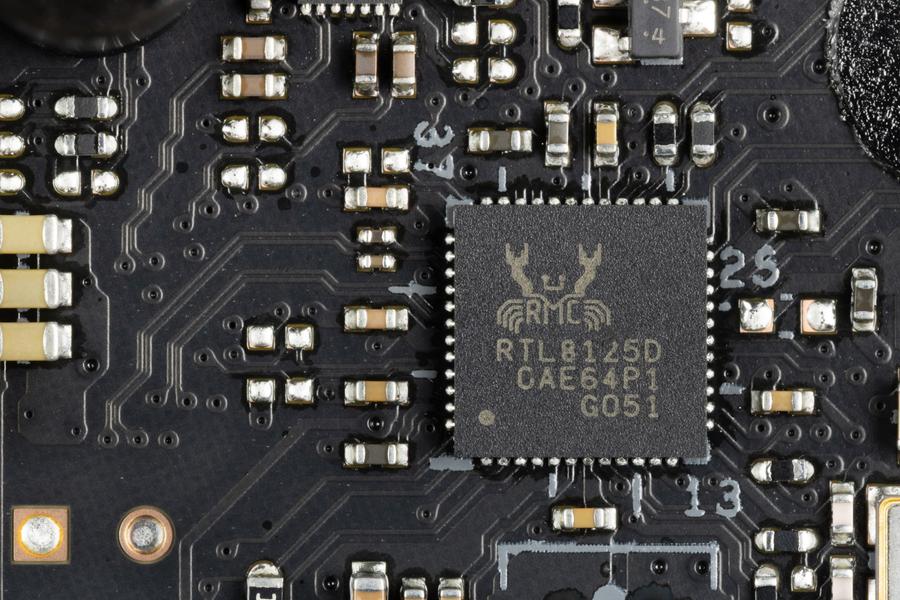

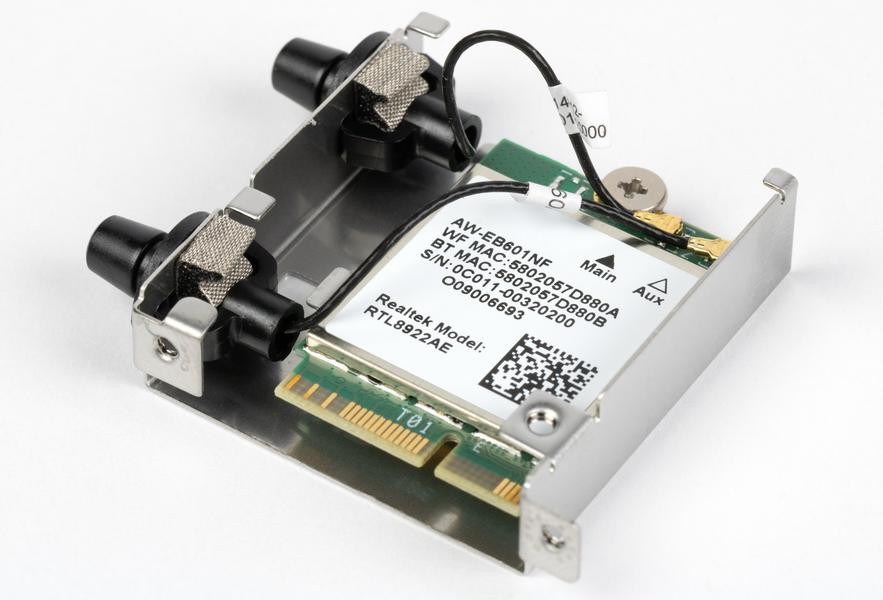

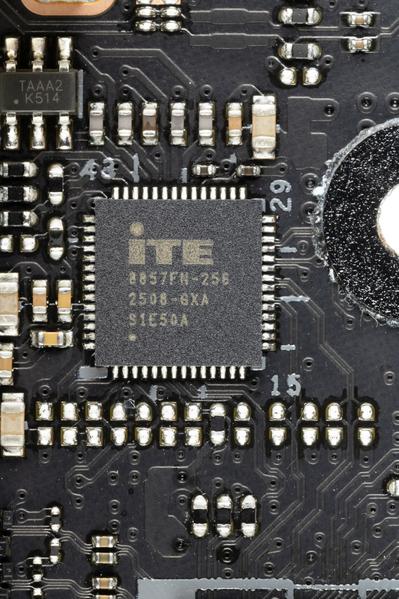

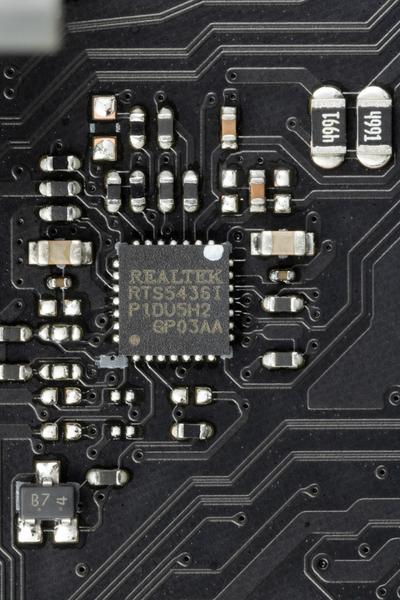

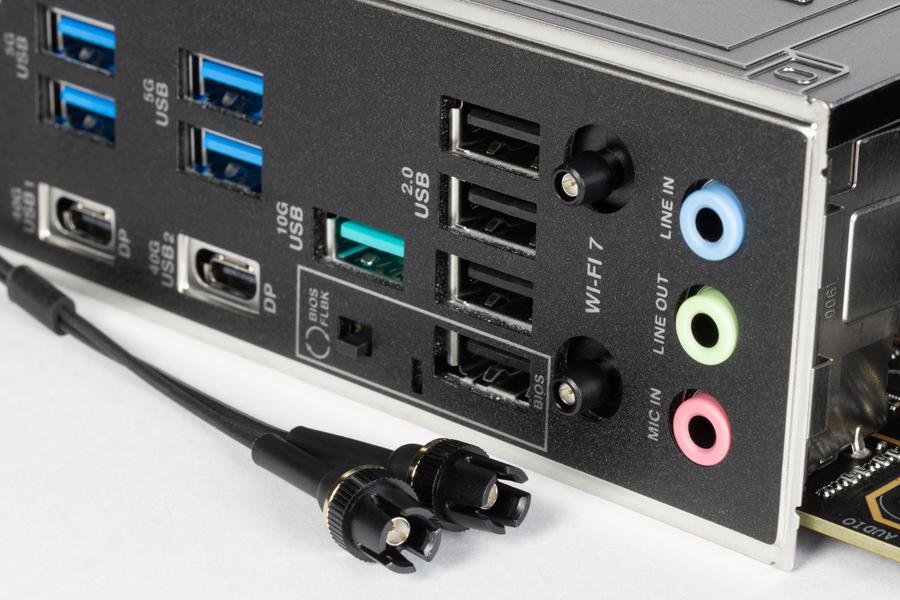

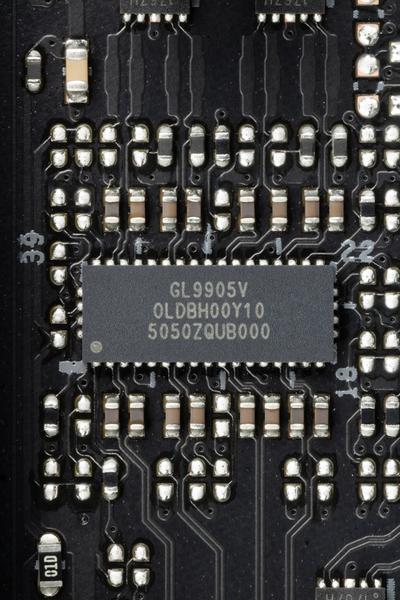

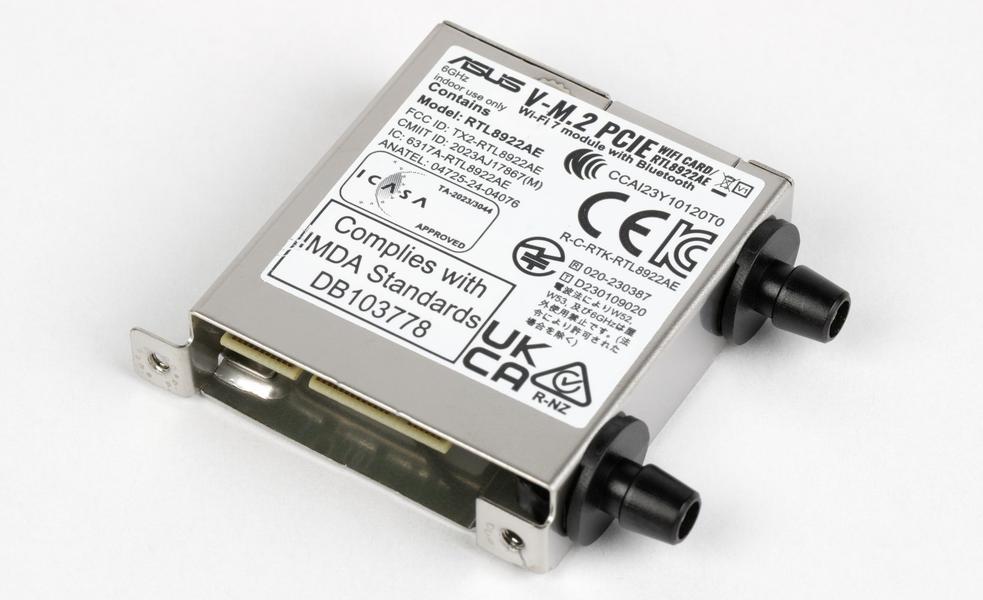

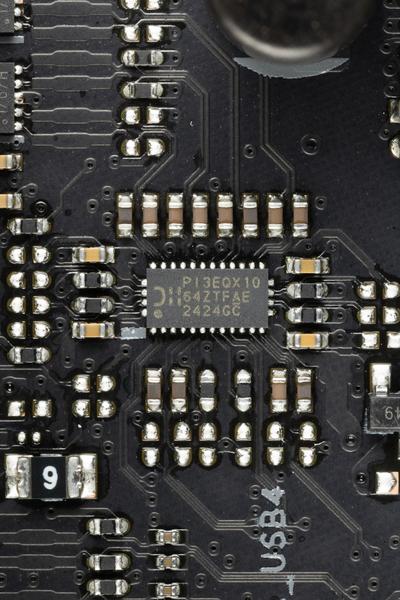

Коммуникационные возможности включают два порта USB4 (40 Гбит/с), девять портов USB 3.2 Gen1/2 и множество портов USB 2.0. За работу сети отвечает контроллер Realtek RTL8125D и беспроводной адаптер Wi-Fi 7 с поддержкой Bluetooth 5.4.

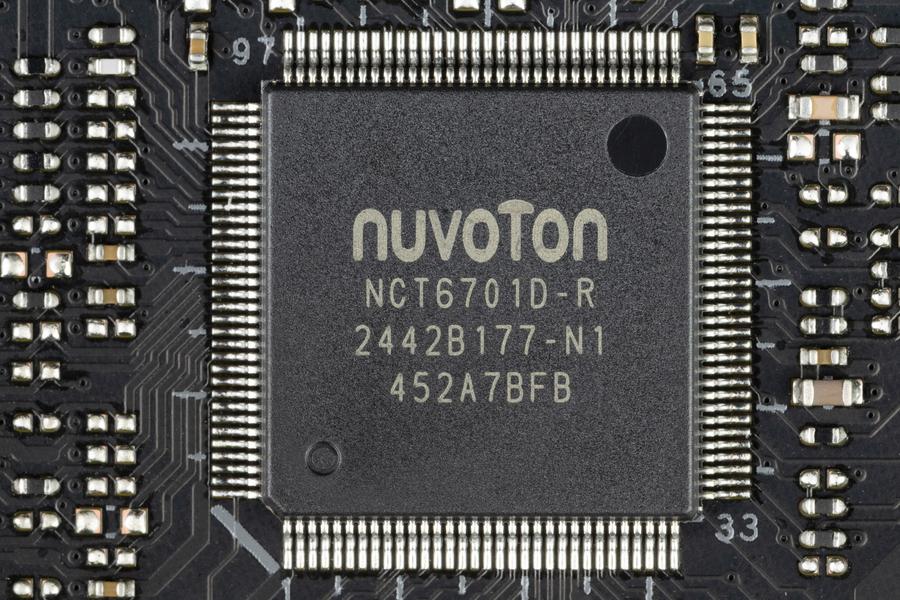

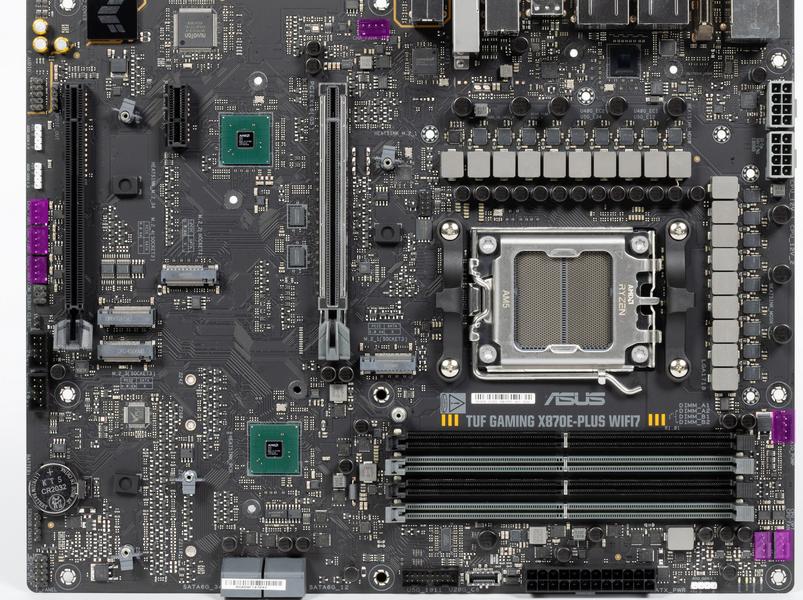

Для подключения систем охлаждения предусмотрено семь разъемов, каждый из которых рассчитан на ток до 2 А. За мониторинг отвечает контроллер Nuvoton NCT6701.

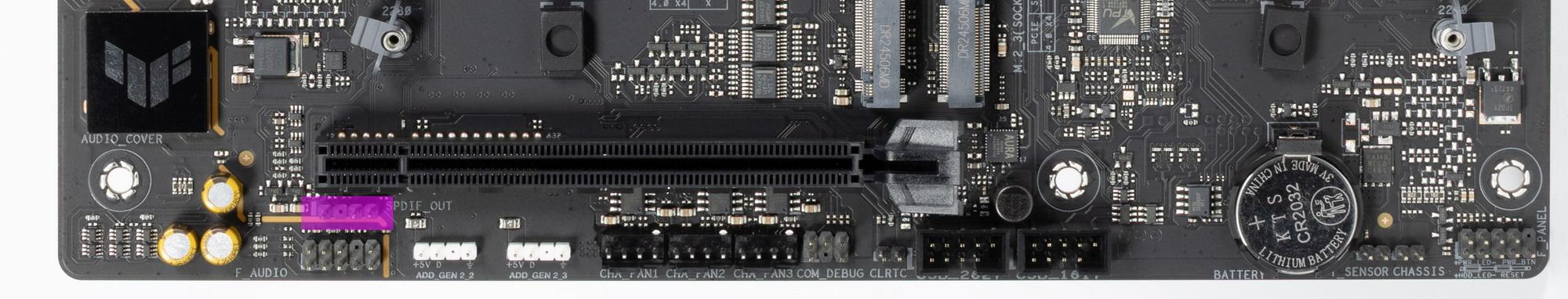

Аудиоподсистема

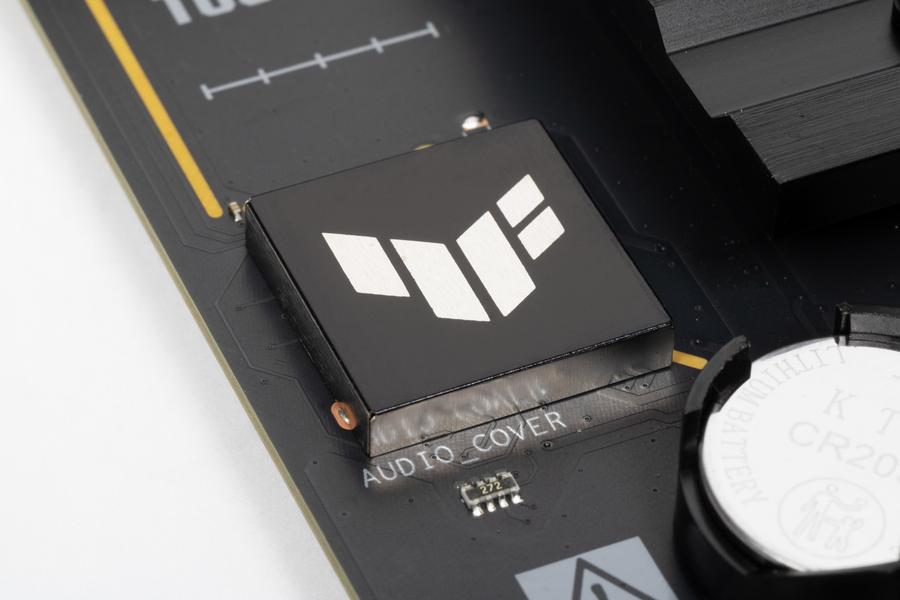

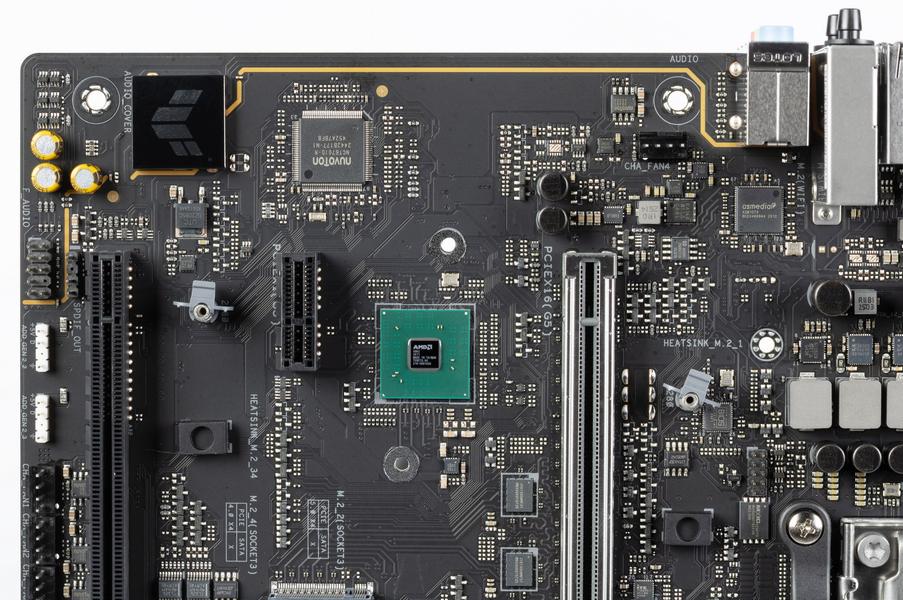

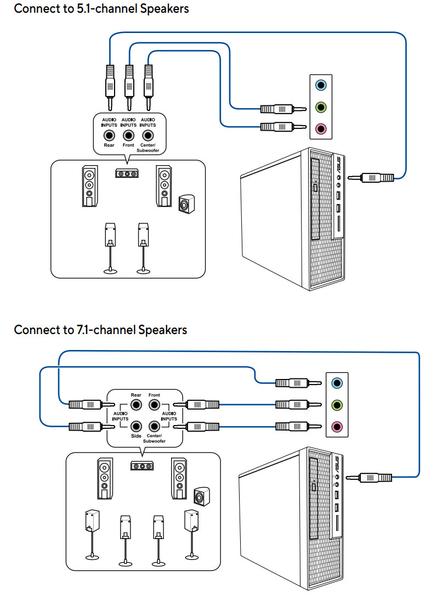

Звуковая часть базируется на кодеке Realtek ALC 1220. Аудиотракт изолирован от остальных компонентов, а в схеме используются специализированные конденсаторы для повышения качества звука.

Питание и температурный режим

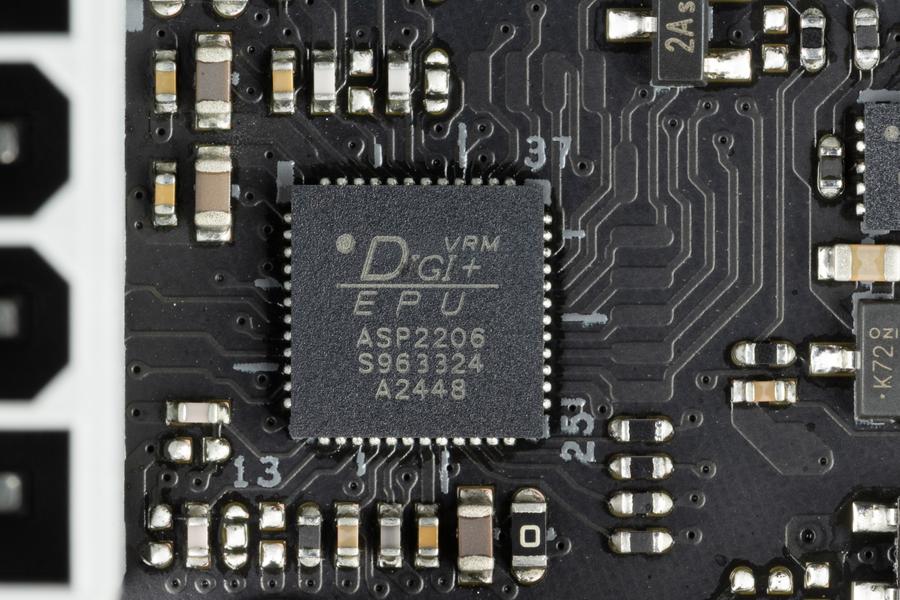

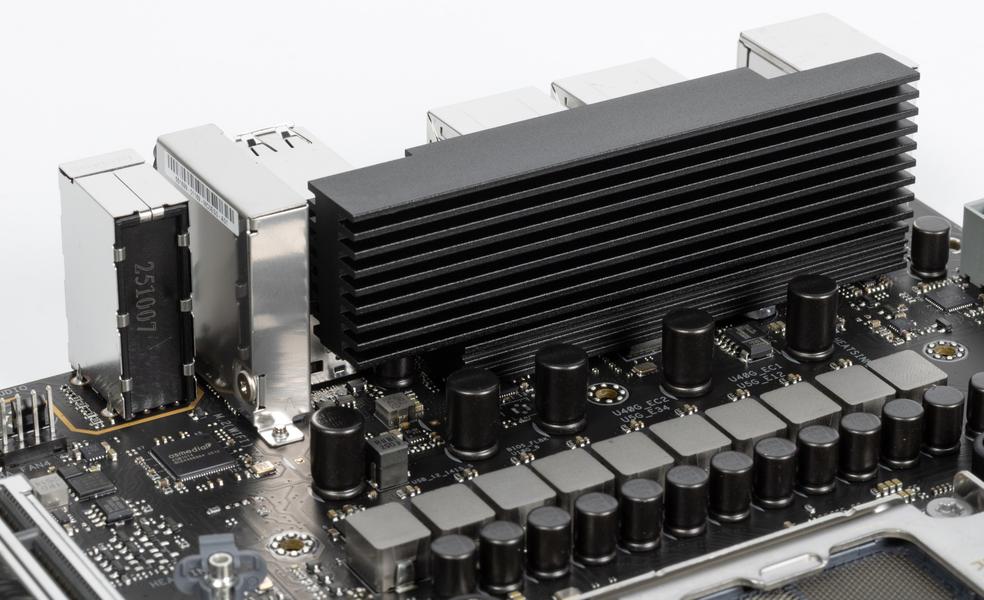

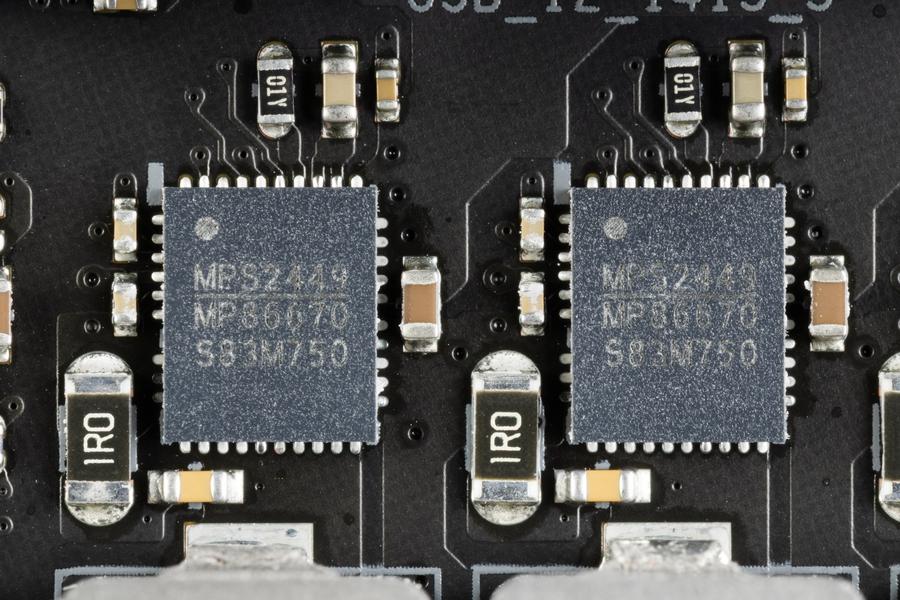

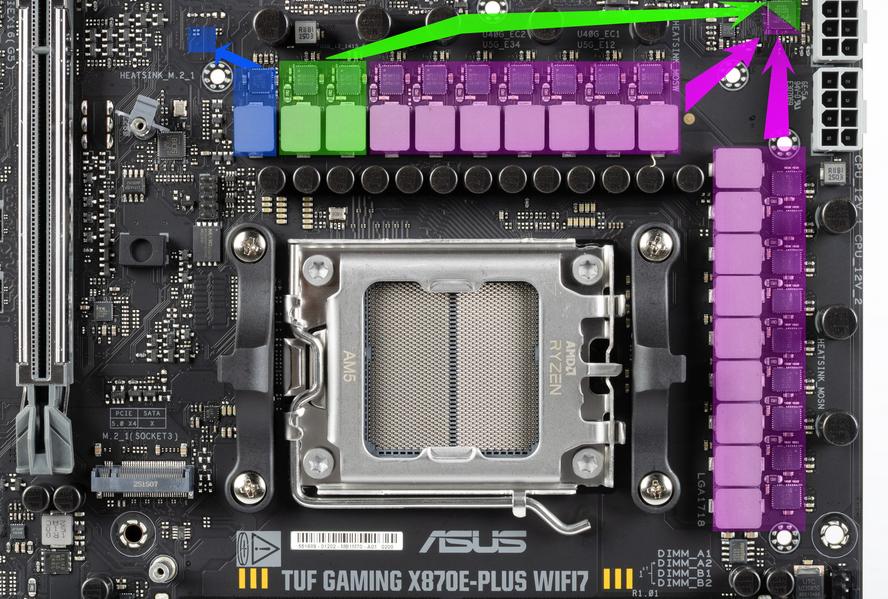

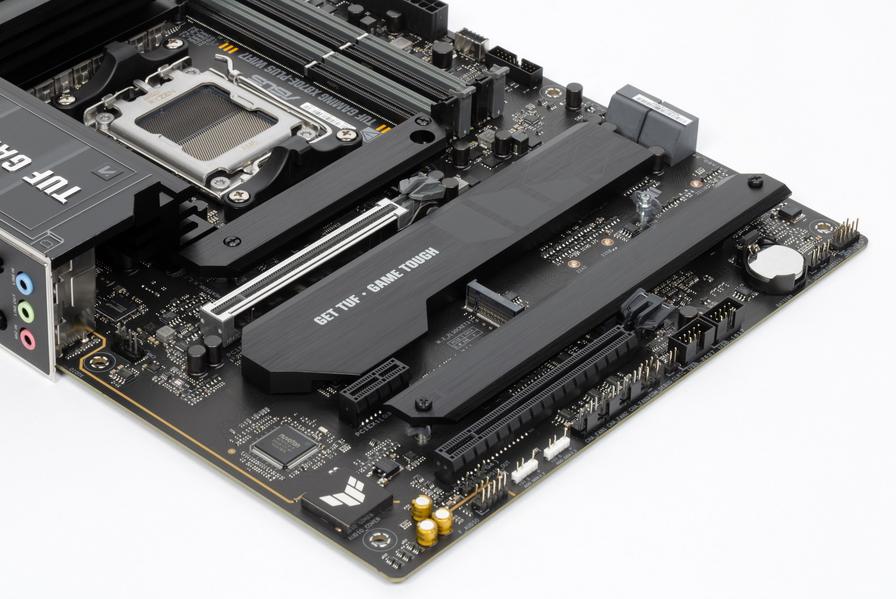

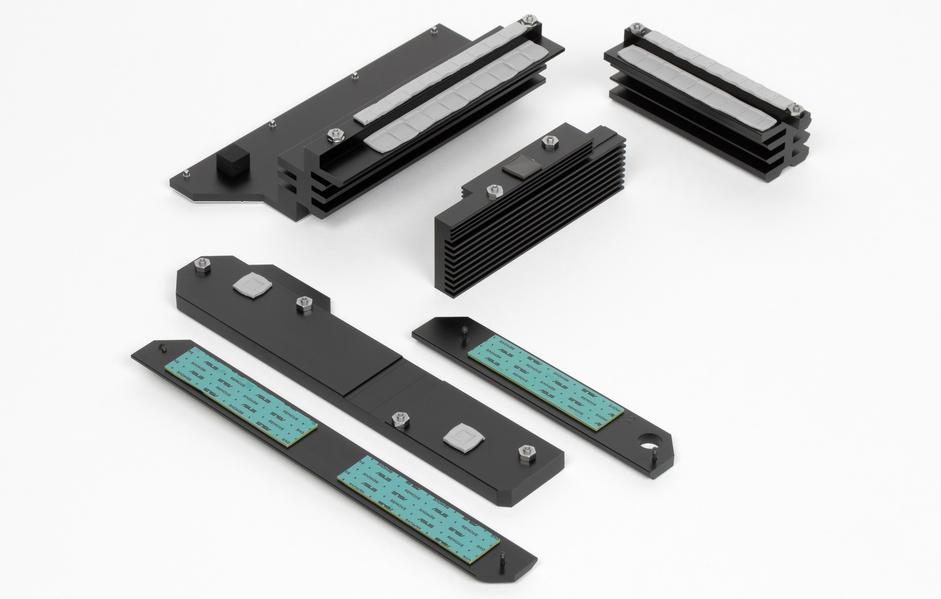

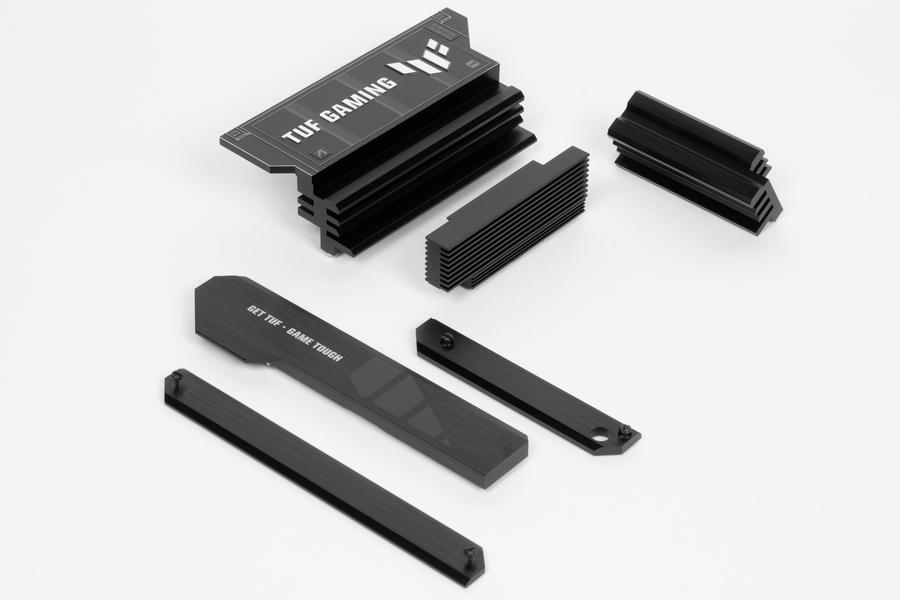

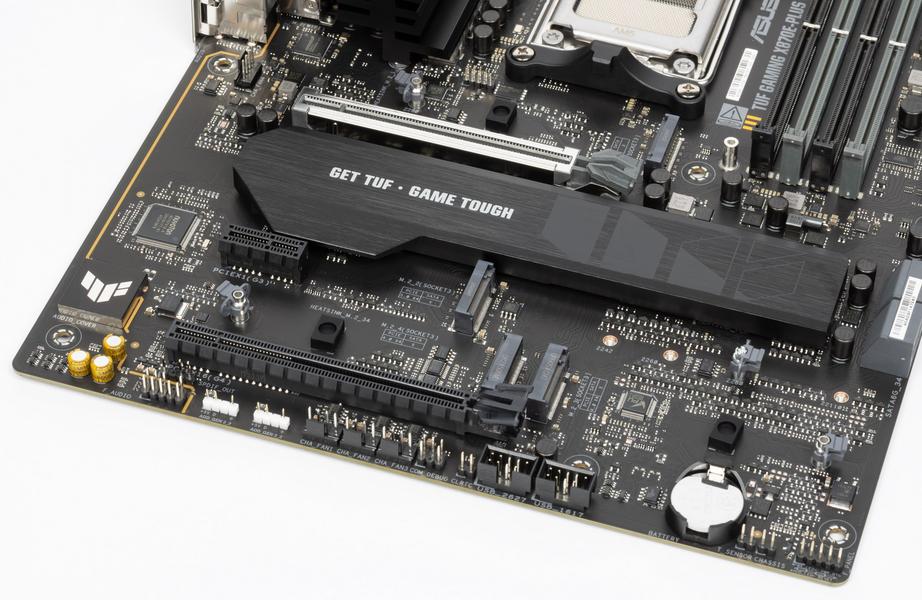

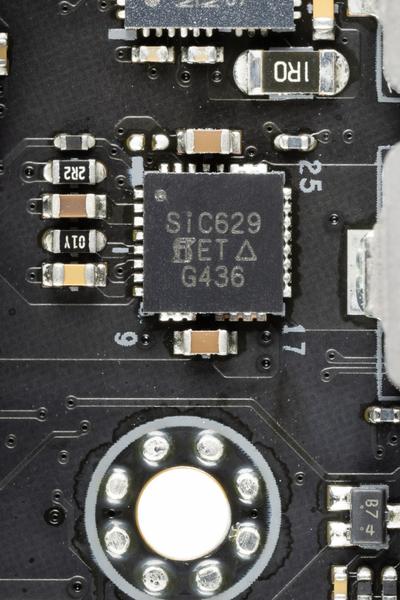

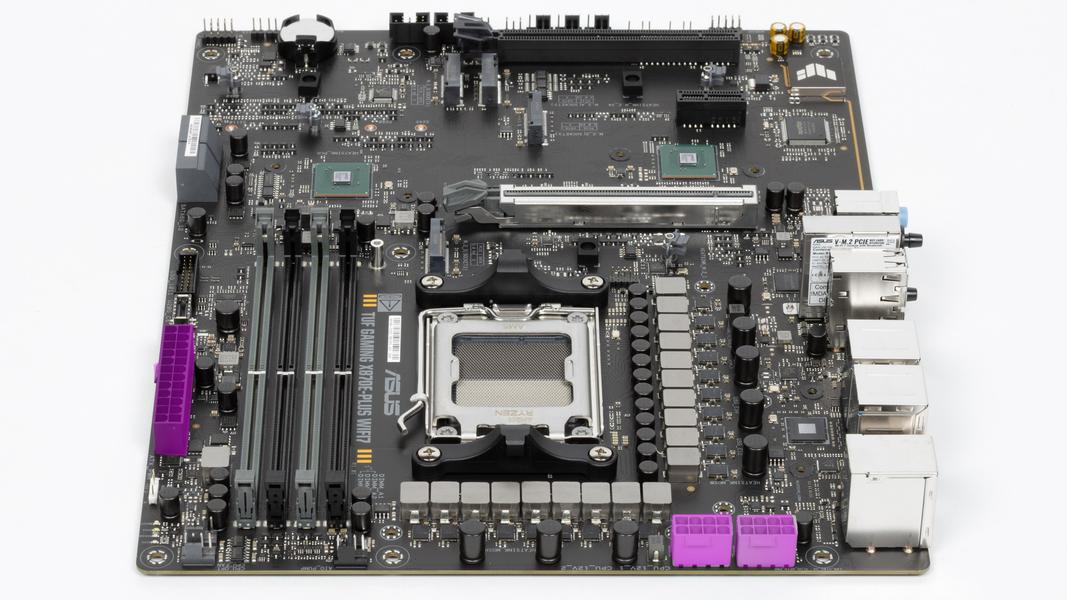

Система питания выполнена по схеме 16+2+1. Используются высокоэффективные транзисторные сборки MP86670 (80 А) и ШИМ-контроллер Digi+ ASP2206. Охлаждение реализовано в виде отдельных радиаторов для VRM, чипсета и накопителей M.2.

Работоспособность и выводы

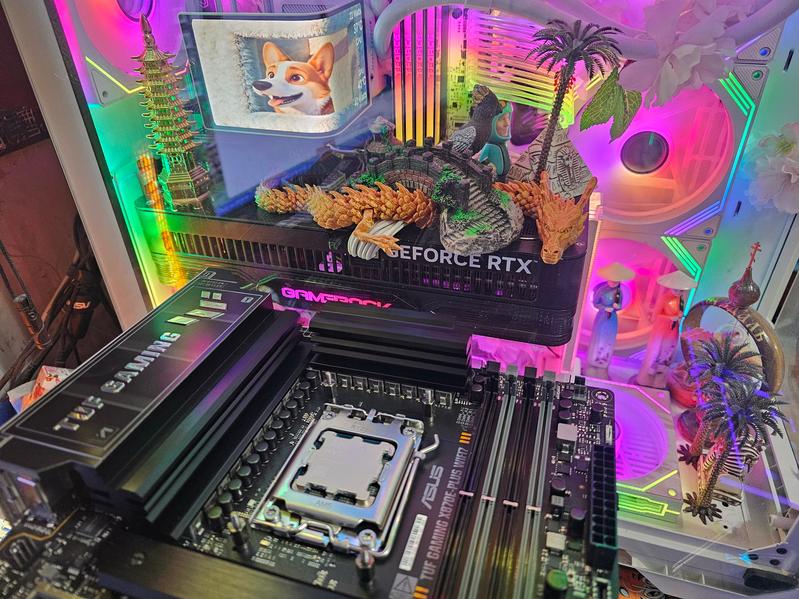

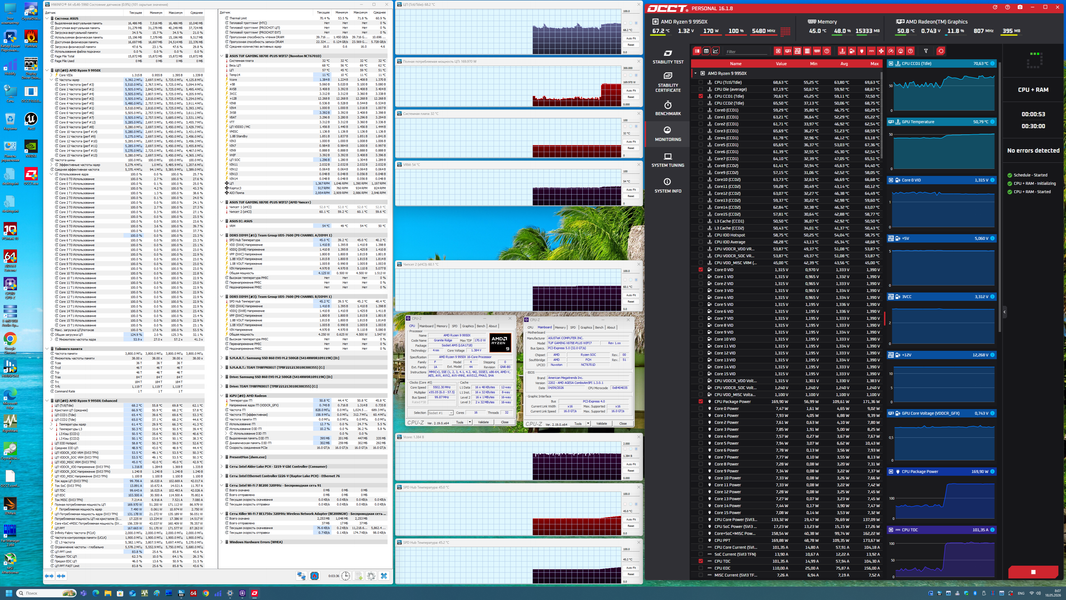

Тестирование в режиме по умолчанию показало стабильную работу процессора с авторазгоном до 5,3–5,5 ГГц. Использование нейросетевых алгоритмов в BIOS позволяет дополнительно оптимизировать производительность системы.

Asus TUF Gaming X870E-Plus WiFi — это надежная основа для современного ПК, сочетающая возможности новейшего чипсета, поддержку USB4 и продуманную систему охлаждения, что делает ее отличным выбором за 33 тысячи рублей.
