До появления диагностических POST-кодов на семисегментных индикаторах и светодиодных индикаторов на материнских платах, пользователи использовали другие методы устранения неполадок при загрузке ПК. Одним из самых распространенных способов был спикер, который издавал звуковые сигналы в случае успеха или определенные коды при аппаратных сбоях. Вторым, менее массовым, но эффективным инструментом был последовательный мониторинг, предоставлявший прямой доступ к данным прошивки в консольном окне другого компьютера.
Почему COM-порты все еще присутствуют на платах
Несмотря на то что физические порты исчезли с панелей ввода-вывода (I/O), аппаратная реализация последовательной передачи данных по-прежнему существует. На большинстве современных материнских плат, включая модели вроде X870 или Z170, в нижней части текстолита присутствует 10-контактный разъем COM-порта. Он управляется микросхемой Super I/O, содержащей контроллер UART, который преобразует байты данных в последовательность электрических импульсов.
Для использования этого порта требуется специальный модуль, состоящий из разъема DB9 и ленточного кабеля, подключаемого к корпусу. После этого через нуль-модемный кабель или USB-переходник систему можно соединить со вторым компьютером, используя терминальную программу, например PuTTY, для чтения потока данных.
Ограничения современных реализаций на потребительском рынке
Хотя аппаратная возможность подключения сохраняется, сегодня этот инструмент практически бесполезен для рядового пользователя. В современных потребительских материнских платах COM-порт служит лишь для передачи данных операционной системе, но не транслирует сообщения прошивки до загрузки ОС. Для получения отладочных данных в процессе первичной загрузки требуется функция Serial Port Console Redirection, которая отсутствует на большинстве потребительских платформ.

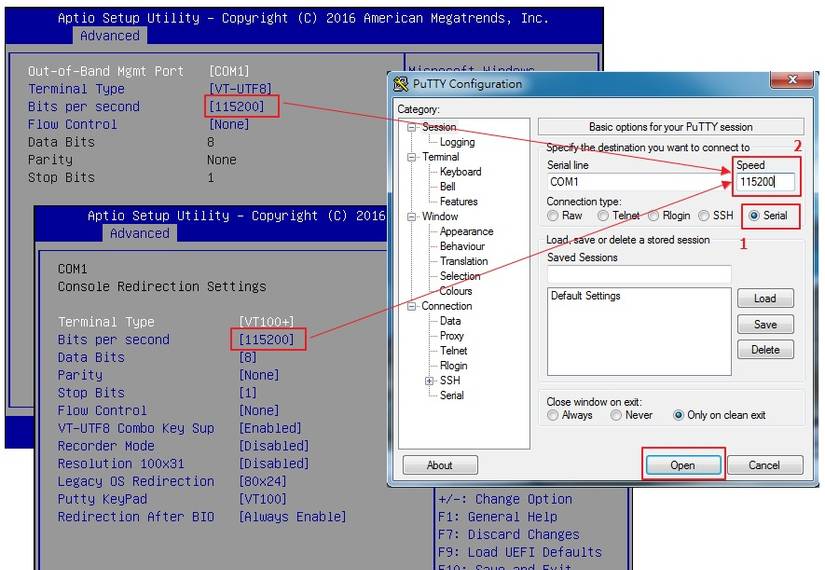

В корпоративном и сетевом оборудовании, где эта функция поддерживается, настройка проста: достаточно включить соответствующий переключатель в BIOS и выбрать скорость передачи данных (baud rate). В результате пользователь получает не абстрактные статус-коды, а понятный текстовый лог процесса загрузки, который может сохраняться даже после инициализации операционной системы.
Почему диагностические светодиоды не всегда решают проблему

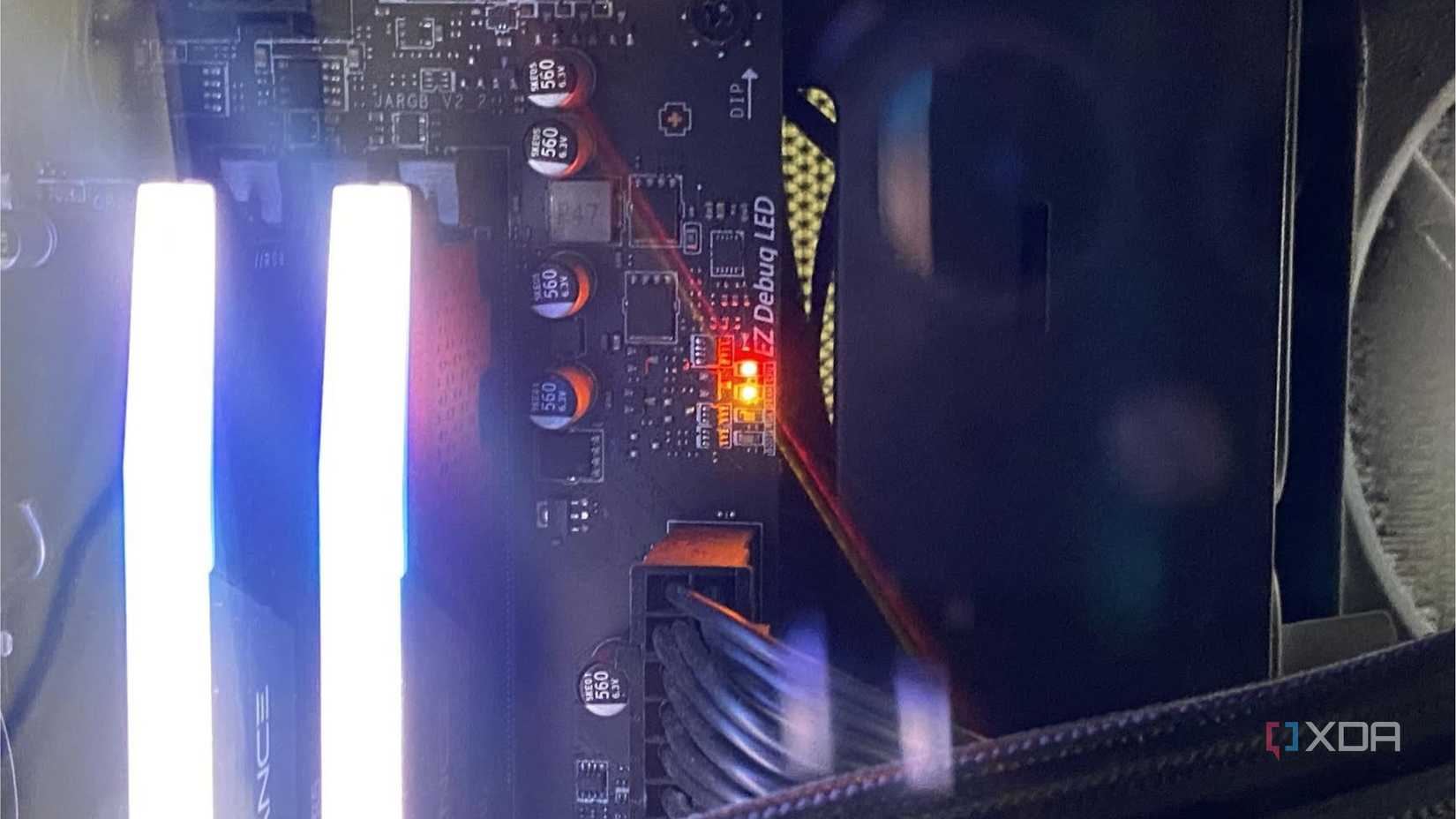

Сегодня большинство производителей интегрируют на платы отладочные светодиоды (Debug LED) или семисегментные индикаторы, что значительно упрощает диагностику для большинства пользователей. Индикаторы состояния процессора, оперативной памяти, видеокарты и загрузочного устройства позволяют быстро выявить типовые неисправности.

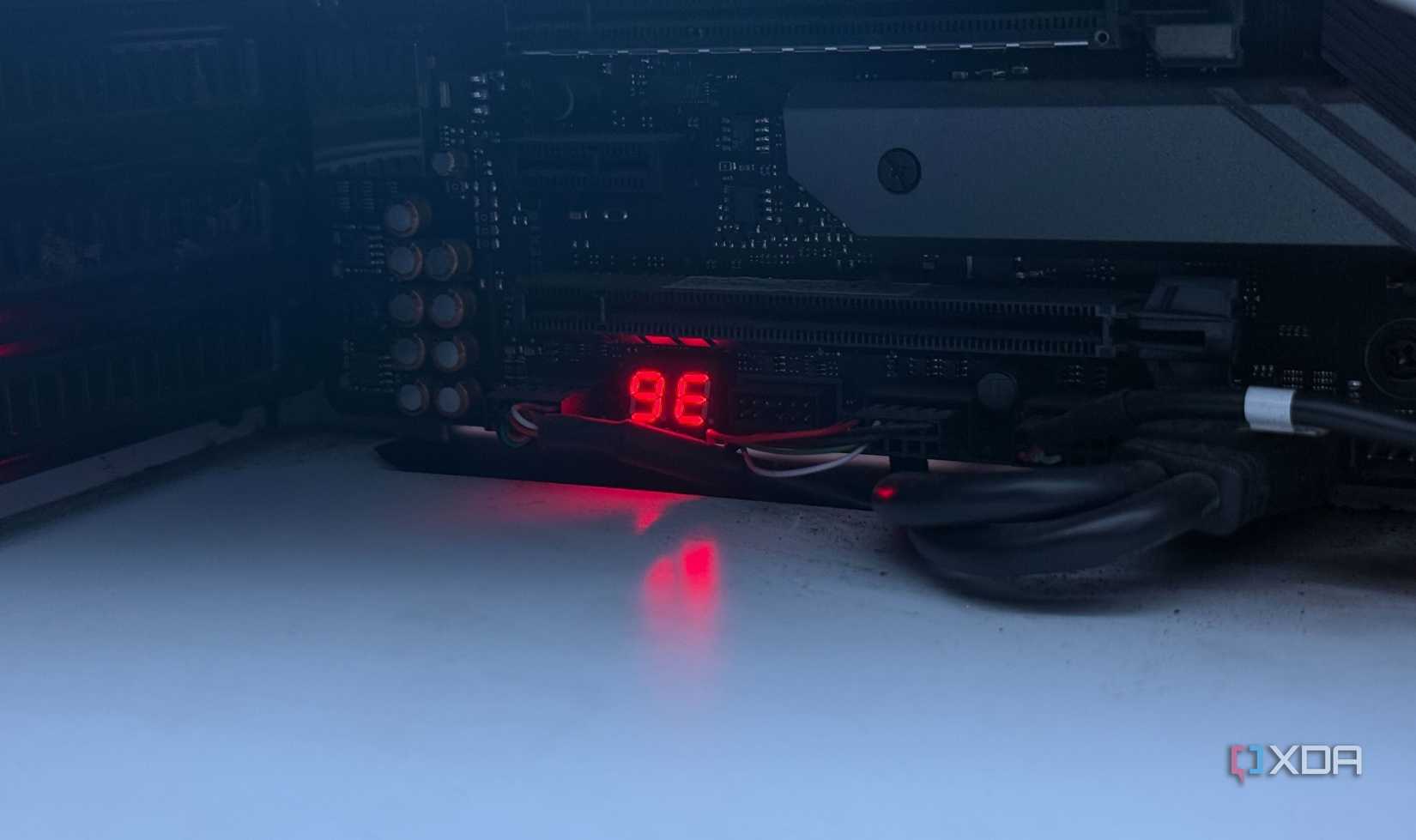

Однако существуют ситуации, когда данных возможностей недостаточно. Семисегментные POST-коды часто ограничены: в случае редких ошибок пользователь может увидеть код «reserved» или значение, не описанное в руководстве пользователя. В таких ситуациях, когда стандартная диагностика оставляет больше вопросов, чем ответов, возможность получить точное описание проблемы в текстовом формате через последовательный интерфейс была бы незаменимой. Энтузиасты подчеркивают, что возвращение поддержки полноценного последовательного мониторинга в прошивки потребительских плат помогло бы эффективнее решать нестандартные проблемы загрузки, не доводя дело до обращения в службу поддержки.
Почему COM-порты — это настоящий «привет из прошлого»
Технология последовательной передачи данных (UART) значительно старше большинства компонентов, установленных в вашем современном компьютере. Несмотря на стремительное развитие индустрии, аппаратная часть, отвечающая за этот интерфейс, успешно пережила все технологические переходы. Микросхема Super I/O на вашей материнской плате продолжает выполнять набор классических функций, среди которых ключевое место занимает UART — схема, преобразующая байты в последовательность электрических импульсов, необходимых для работы последовательного соединения.
Особенности работы с COM-заголовком
Важно понимать, что наличие 10-контактного разъема на системной плате — это лишь половина дела. Сам по себе этот заголовок не выведен на заднюю панель корпуса, что делает его недоступным для стандартных периферийных устройств без использования дополнительного оборудования. Чтобы оживить этот порт, пользователю необходим отдельный модуль: DB9-разъем, соединенный шлейфом с материнской платой и закрепленный на задней панели корпуса. Только после этого появляется возможность организовать физическое соединение с другим ПК, используя нуль-модемный кабель или USB-адаптер для связи с терминальной программой вроде PuTTY.
Реальные преимущества текстового логирования
В отличие от современных семисегментных индикаторов, которые отображают лишь краткий буквенно-цифровой код, функция Serial Port Console Redirection выдает полноценный текстовый лог. Это позволяет видеть не только статус инициализации, но и детализированный ход процесса, который в ряде реализаций сохраняется даже после того, как операционная система уже начала загрузку. Такая прозрачность системы бесценна при поиске «плавающих» неисправностей, когда стандартные методы диагностики бессильны.
Почему диагностические светодиоды — это не всегда решение
Хотя наличие светодиодов (CPU, DRAM, VGA, Boot device) и семисегментных индикаторов действительно упрощает жизнь большинству пользователей, они охватывают только типичные сценарии сбоев. Однако аппаратная часть современных плат вполне способна на большее. Существование «краевых случаев» (edge cases), когда POST-коды оказываются бесполезными или зарезервированными, превращает простую диагностику в долгий процесс общения с техподдержкой. Для энтузиастов, которые хотят понимать суть происходящего «под капотом» своего ПК, возможность полноценного последовательного мониторинга остается важным и, к сожалению, несправедливо забытым инструментом, который мог бы избавить от необходимости вскрывать корпус или оформлять заявки на ремонт при возникновении нетипичных ошибок при загрузке системы.
