Многие пользователи при сборке ПК исходят из того, что все имеющиеся на материнской плате слоты M.2 можно свободно использовать для расширения хранилища. Производители часто рекламируют общее количество разъемов, однако они не всегда работают параллельно без ограничений. Поскольку слоты M.2 используют линии PCIe для обмена данными с процессором или чипсетом, их количество ограничено. Установка накопителя в дополнительный разъем может привести к конфликту ресурсов.
Влияние на пропускную способность графического процессора
Первое, что стоит проверить перед установкой SSD, — не разделяет ли выбранный слот линии PCIe с графической картой. Видеокарта обычно получает 16 линий PCIe напрямую от процессора. На многих современных материнских платах, включая платформы AM5 и LGA1851, установка NVMe-накопителя в определенный дополнительный слот M.2 приводит к перераспределению линий: видеокарта переключается с режима x16 на x8, отдавая половину пропускной способности накопителю.
Примером такой ситуации является материнская плата MSI MPG X870E Carbon Wi-Fi. При установке второго NVMe-накопителя в разъем M2_2 видеокарта RTX 4090 вынужденно работает в режиме x8. Чтобы избежать подобных сюрпризов, необходимо внимательно изучать спецификации материнской платы. Важная информация о разделении линий и последствиях использования конкретных слотов обычно приводится в примечаниях к характеристикам в документации.
Ограничения USB4, SATA и дополнительных слотов PCIe
Компромиссы не ограничиваются потерей скорости видеокарты. Заполнение одного разъема M.2 может привести к отключению портов SATA, снижению пропускной способности USB4 или невозможности использовать другие слоты PCIe. Конфигурация ограничений зависит от конкретной модели платы.
Например, на материнской плате MSI MAG X870E Tomahawk разъем M2_2 разделяет пропускную способность с двумя портами USB4 на задней панели ввода-вывода. В результате накопитель, установленный в этот слот, будет работать в режиме x2 вместо x4, если пользователь не выставит приоритеты в настройках BIOS. На других устройствах выбор определенного слота M.2 может приводить к полному отключению пары портов SATA или деактивации второго или третьего слота PCIe, что делает невозможным установку карт расширения.
Насколько критичны подобные компромиссы
Хотя снижение режима работы видеокарты с x16 до x8 может показаться серьезной проблемой, на практике разница в производительности невелика. Согласно данным экспертов, например, из Gamers Nexus, разница в быстродействии между PCIe 5.0 x16 и PCIe 3.0 x16 составляет всего 1–4%. Даже для мощных решений уровня RTX 5090 работа в режиме x8 на плате с поддержкой PCIe 5.0 обеспечивает достаточную пропускную способность, сопоставимую с PCIe 4.0 x16.
То же самое касается отключения портов SATA или снижения скорости накопителя до режима x2: для игровых задач даже возможностей SSD стандарта Gen 3 более чем достаточно. Тем не менее, наиболее рациональным подходом остается выбор материнской платы, которая не заставляет идти на компромиссы при установке накопителей, или приобретение одного емкого SSD для основного слота вместо заполнения всех доступных разъемов. Изучение технической документации до покупки компонентов помогает избежать ограничений и непредвиденных технических нюансов в будущем.
Почему производители не предупреждают об этом открыто?

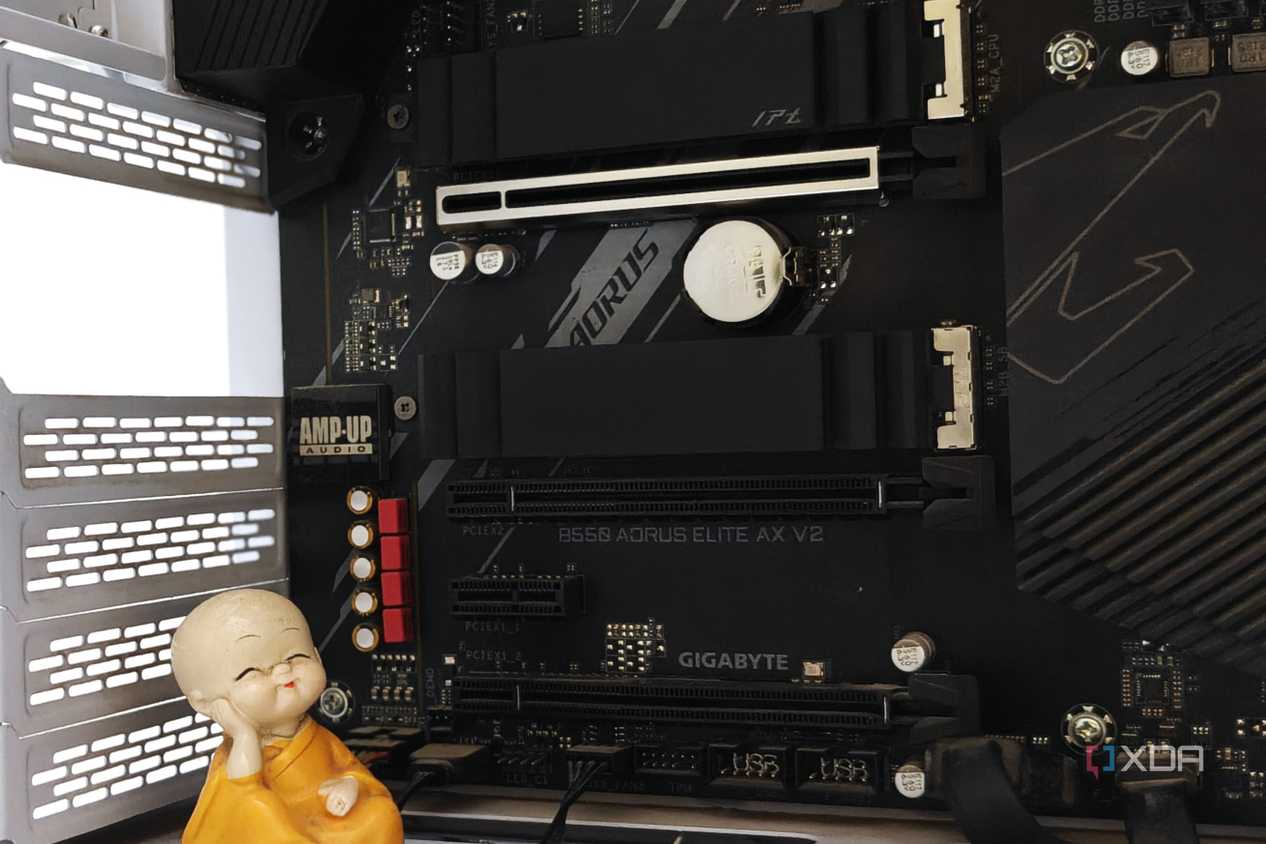

Зачастую, глядя на материнскую плату с тремя или четырьмя слотами M.2, легко предположить, что все они равнозначны. Визуально под радиаторами они выглядят идентично, и у пользователя не возникает сомнений в том, какой именно разъем выбрать для установки второго накопителя. Однако производители проектируют платы, исходя из ограниченного количества доступных линий PCIe, которые можно выделить процессору или чипсету. Ситуация, когда «лишний» слот M.2 начинает конфликтовать с остальным железом, — это не баг, а конструктивная особенность, с которой многим приходится сталкиваться уже после сборки ПК.
На что еще стоит обратить внимание в документации
Крайне важно не просто бегло просмотреть спецификации, а уделить особое внимание сноскам, которые обычно печатаются мелким шрифтом рядом с описанием слотов PCIe и M.2. Именно там скрывается информация о том, как именно распределяется пропускная способность при заполнении разъемов.
Если вы планируете использовать систему с большим количеством периферии, помните, что компромиссы могут быть самыми неожиданными. Например:
- Отключение SATA-портов: Установка накопителя в определенный слот M.2 может привести к тому, что вы просто лишитесь возможности подключить пару HDD или SSD, использующих интерфейс SATA.
- Блокировка слотов расширения: Некоторые платы при активации дополнительного NVMe физически отключают второй или третий слот PCIe, что делает невозможной установку звуковых карт, карт захвата или адаптеров высокоскоростной сети.

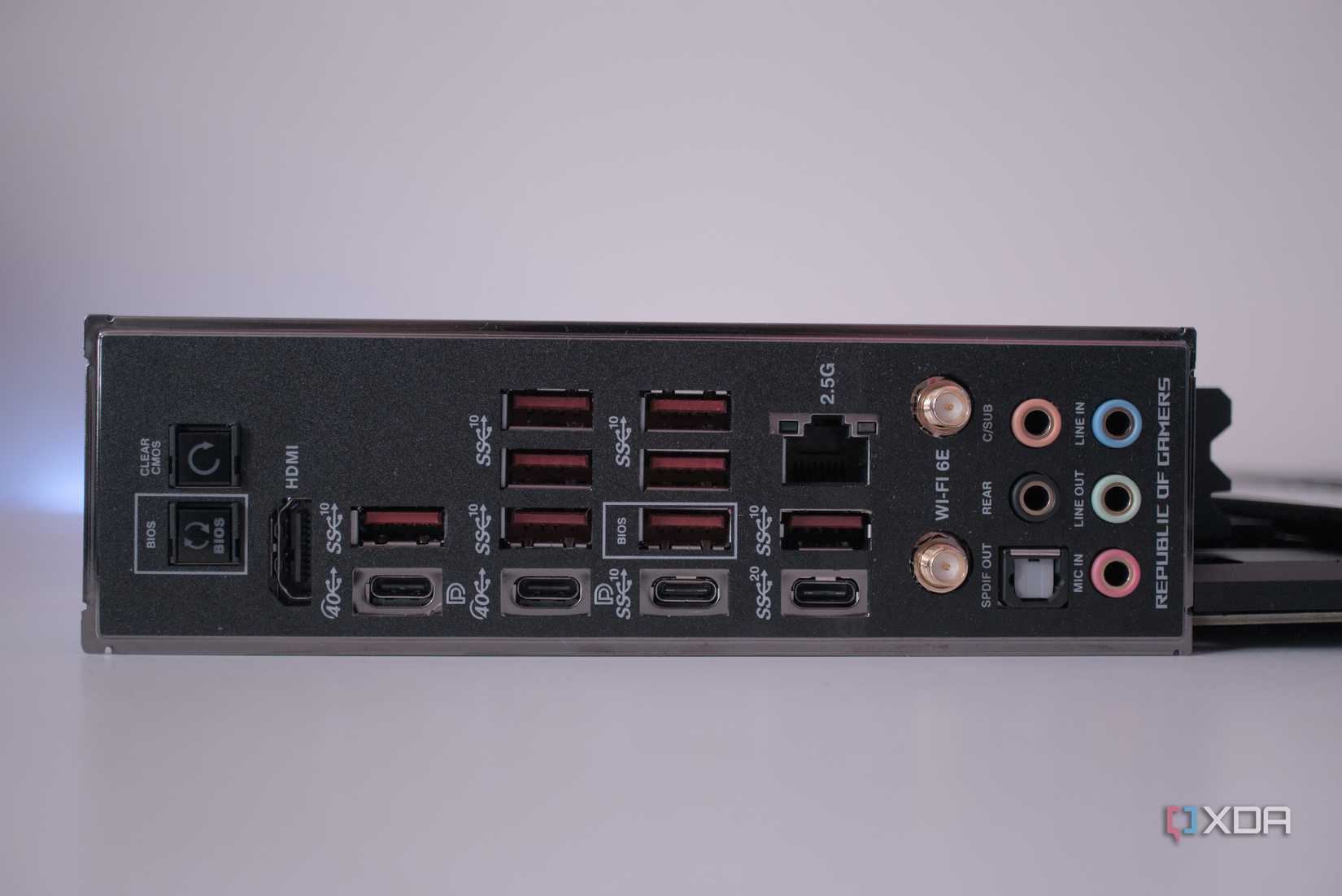

- Конфликт с USB4: Как показывает опыт работы с MSI MAG X870E Tomahawk, пропускная способность может делиться не только между дисками и видеокартой, но и между шиной передачи данных высокоскоростных портов USB4 на задней панели. Это чревато тем, что ваш SSD будет ограничен режимом x2, что не позволит ему достичь заявленных скоростей, если только вы не настроите приоритеты слотов в BIOS вручную.
Стоит ли бояться этих ограничений?
Хотя перспектива снижения скорости видеокарты с режима x16 до x8 может вызвать тревогу, важно сохранять трезвый взгляд на вещи. Даже топовая видеокарта уровня RTX 5090 при работе в режиме x8 на платформе PCIe 5.0 получает пропускную способность, эквивалентную PCIe 4.0 x16, что является стандартом для большинства современных систем. Исследования показывают, что реальная потеря производительности в играх составляет всего от 1 до 4%, что практически незаметно при повседневной эксплуатации.
Однако вопрос принципиален: зачем соглашаться на подобные ограничения, если их можно избежать? Если бы вы знали об этих особенностях до покупки, вы могли бы выбрать материнскую плату с другой схемой разводки линий или просто приобрести один SSD большей емкости, не заполняя все имеющиеся разъемы M.2. Главное правило — знать о возможных «ценах», которые придется заплатить за каждый дополнительный накопитель, еще до того, как вы совершите покупку и столкнетесь с неприятными сюрпризами при сборке.
