Многие пользователи стремятся аккуратно проложить кабели в доме, выбирая плоские Ethernet-проводники для скрытой укладки под коврами или вдоль плинтусов. Однако такая эстетичность нередко оборачивается труднодиагностируемыми сетевыми сбоями. Как показал личный опыт, подобные проблемы часто остаются незаметными для глаза, скрываясь внутри оболочки кабеля, которая подвергается изгибам и деформации.
Почему плоские кабели подвержены повреждениям
Стандарт TIA-568 устанавливает строгие требования к радиусу изгиба кабелей типа «витая пара». Для стандартного кабеля Cat6 этот показатель составляет примерно один дюйм. При прокладке в домашних условиях это правило часто игнорируется: кабель защемляют за мебелью, резко сгибают у дверных проемов или передавливают скобами. Медные проводники внутри, испытывая постоянное механическое напряжение, со временем получают усталостные повреждения и разрывы, хотя внешняя изоляция может выглядеть целой.
Конструкция плоских кабелей делает их особенно уязвимыми. В отличие от круглых аналогов, где пары надежно сгруппированы, в плоских вариантах они расположены параллельно в виде ленты. Проводники в таких изделиях часто имеют сечение 32 AWG или меньше, тогда как стандартные кабели Cat5e или Cat6 используют жилы 23 или 24 AWG. В плоских кабелях меньше меди и защитной изоляции, что делает их склонными к образованию жестких заломов при сгибании, которые критически быстро приводят к повреждению внутренней структуры.
Симптомы сетевых ошибок и диагностика
Одной из главных сложностей является то, что физический разрыв жилы часто имитирует программную неисправность. Современные стандарты передачи данных, такие как Gigabit Ethernet и 2.5GBASE-T, используют для работы все четыре пары проводов. Если одна из них повреждена, сетевые контроллеры могут предпринять попытку снизить скорость передачи данных до 100 Мбит/с. Это приводит к замедлению работы NAS, прерываниям в потоковом вещании и длительному выполнению резервного копирования.
В таких случаях пользователи часто начинают искать причину в драйверах, настройках роутера или работе самого сетевого оборудования. Ситуация осложняется, если повреждение носит интермиттирующий характер: например, при изменении температуры или перемещении кабеля соединение может периодически обрываться или терять пакеты из-за ошибок контрольной суммы. В подобных сценариях диагностика затруднена, так как сетевое соединение формально остается активным, создавая иллюзию работоспособности.
Важно помнить, что даже при замене кабеля на новый, прокладка его через тот же «проблемный» участок с резкими изгибами лишь отсрочит повторный выход системы из строя. Ремонт поврежденного плоского кабеля из-за его конструктивных особенностей практически невозможен. Если в домашней сети наблюдаются регулярные падения скорости или нестабильное соединение, рекомендуется уделить внимание проверке целостности физических линий, прежде чем приступать к глубокой отладке программной среды или замене компонентов оборудования.
Почему важна «витая пара» и стандарт TIA-568
Многие недооценивают значение самого названия «витая пара». Внутри каждого Ethernet-кабеля находятся четыре пары тонких медных проводников — всего восемь жил. Их скручивание — это не производственная особенность, а критически важная функция, предназначенная для подавления электромагнитных помех и перекрестных наводок. Номинальная производительность кабеля напрямую зависит от целостности этого скручивания.
Стандарт TIA-568 устанавливает минимальный радиус изгиба для неэкранированной витой пары: он должен составлять не менее четырех диаметров самого кабеля. Это правило применяется как к стационарным линиям, так и к обычным патч-кордам. Игнорирование этого норматива при прокладке за столами, вокруг дверных рам или под скобами приводит к тому, что медь внутри достигает предела своей прочности. В результате возникают усталостные микротрещины, которые невозможно заметить снаружи, но которые фатально влияют на качество сигнала.
Категория кабеля — не панацея
Важно понимать, что категория кабеля (Cat5e, Cat6 или Cat6a) вторична по отношению к его целостности. Стандарт 2.5GBASE-T изначально проектировался для работы с кабелями Cat5e на дистанциях до 100 метров, поэтому в большинстве домашних условий сама по себе маркировка категории не является «бутылочным горлышком». Кабель стандарта Cat6a с поврежденным проводником всегда будет работать хуже, чем исправный Cat5e, поэтому замена кабеля на более дорогой без устранения физических дефектов прокладки не даст результата.
Механизм «speed downshift» и ложные симптомы
Особое коварство поврежденного кабеля заключается в том, что симптомы часто маскируются под проблемы с ПО. Старый стандарт 100BASE-TX для передачи данных использует всего две пары жил, в то время как Gigabit Ethernet и 2.5GBASE-T задействуют все четыре. Если одна из жил, нужных для высокоскоростного соединения, разорвана, сетевые контроллеры (PHY) фиксируют ошибку тренировки линка.
В этот момент многие устройства активируют функцию, известную как speed downshift (понижение скорости): после ряда неудачных попыток установить соединение на высокой скорости, линк автоматически откатывается до 100 Мбит/с. Это создает ложное ощущение, что сетевое оборудование исправно, а проблема кроется в драйверах или настройках ОС. На практике это оборачивается мучительно медленной работой NAS, «заиканием» стриминга и вечным резервным копированием.
В случае с «плавающими» дефектами ситуация еще сложнее: трещина в меди может смыкаться и размыкаться при нагреве кабеля или изменении его положения. Поврежденные кадры при этом не проходят проверку контрольной суммы и отбрасываются, что вызывает:
- пакетные потери (packet loss);
- резкие скачки задержки (latency spikes);
- постоянные разрывы соединений с попытками пересогласования.
В таких условиях сетевые компоненты постоянно «переобучаются», что делает диагностику крайне утомительной, так как каждый симптом указывает на разные проблемы, имеющие один общий корень — плохой изгиб кабеля.

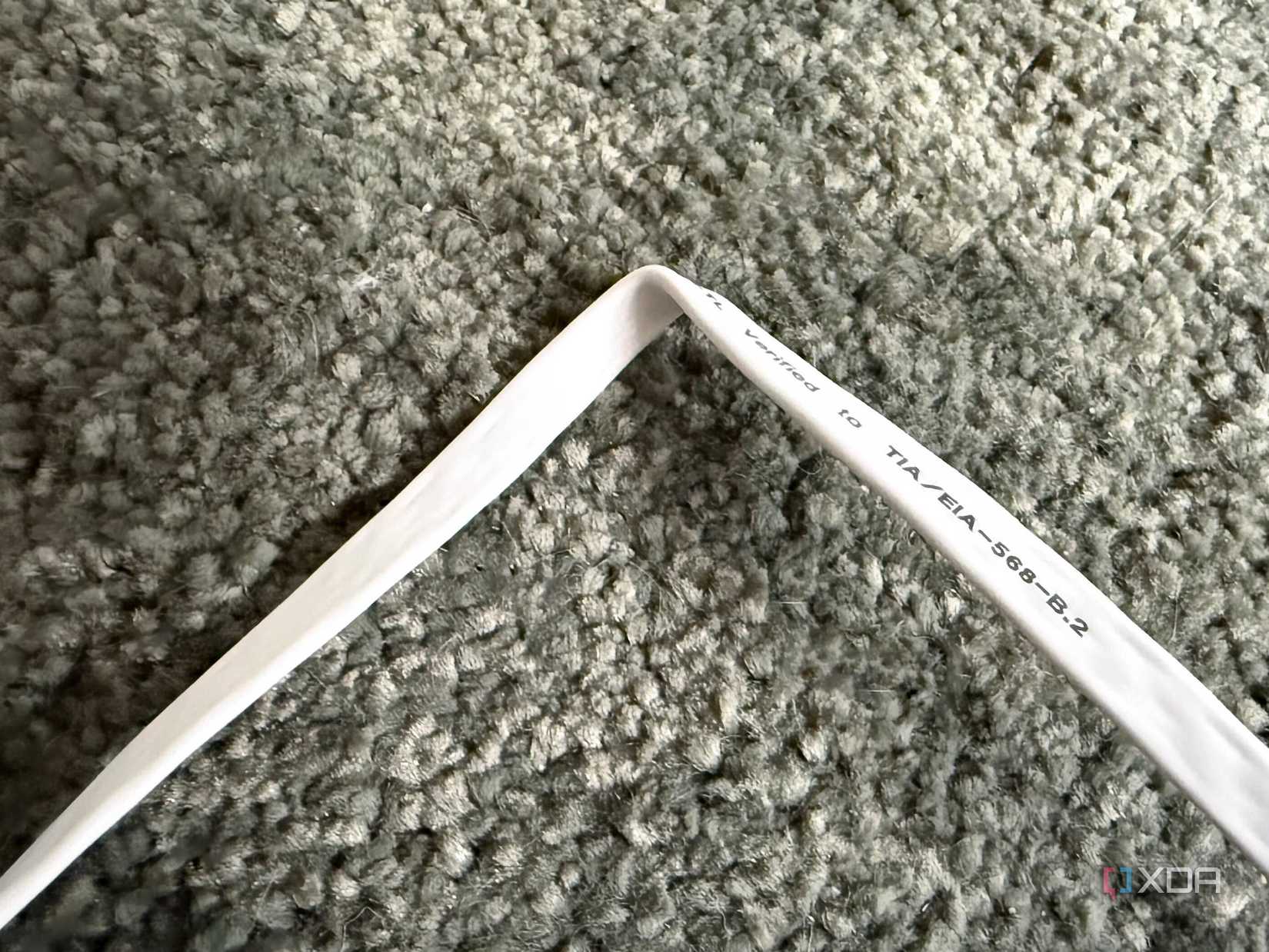

Почему плоский кабель — худший выбор
Плоские кабели лишены «подушки безопасности». В круглых кабелях пары защищены общей оболочкой и сопротивляются чрезмерному изгибу — вы физически чувствуете сопротивление материала, когда пытаетесь согнуть их слишком сильно. Плоский кабель, напротив, складывается ровно по линии, создавая идеальные условия для усталости металла. Примером может служить кабель, проложенный под дверью: каждое её закрытие передавливает жилы, превращая их в хрупкий материал. В отличие от стандартных моделей, ремонт таких кабелей практически невозможен из-за монолитной структуры пластиковой оболочки, в которую впаяны проводники.
