Зачем использовать мониторинг питания для видеокарты 12V-2×6

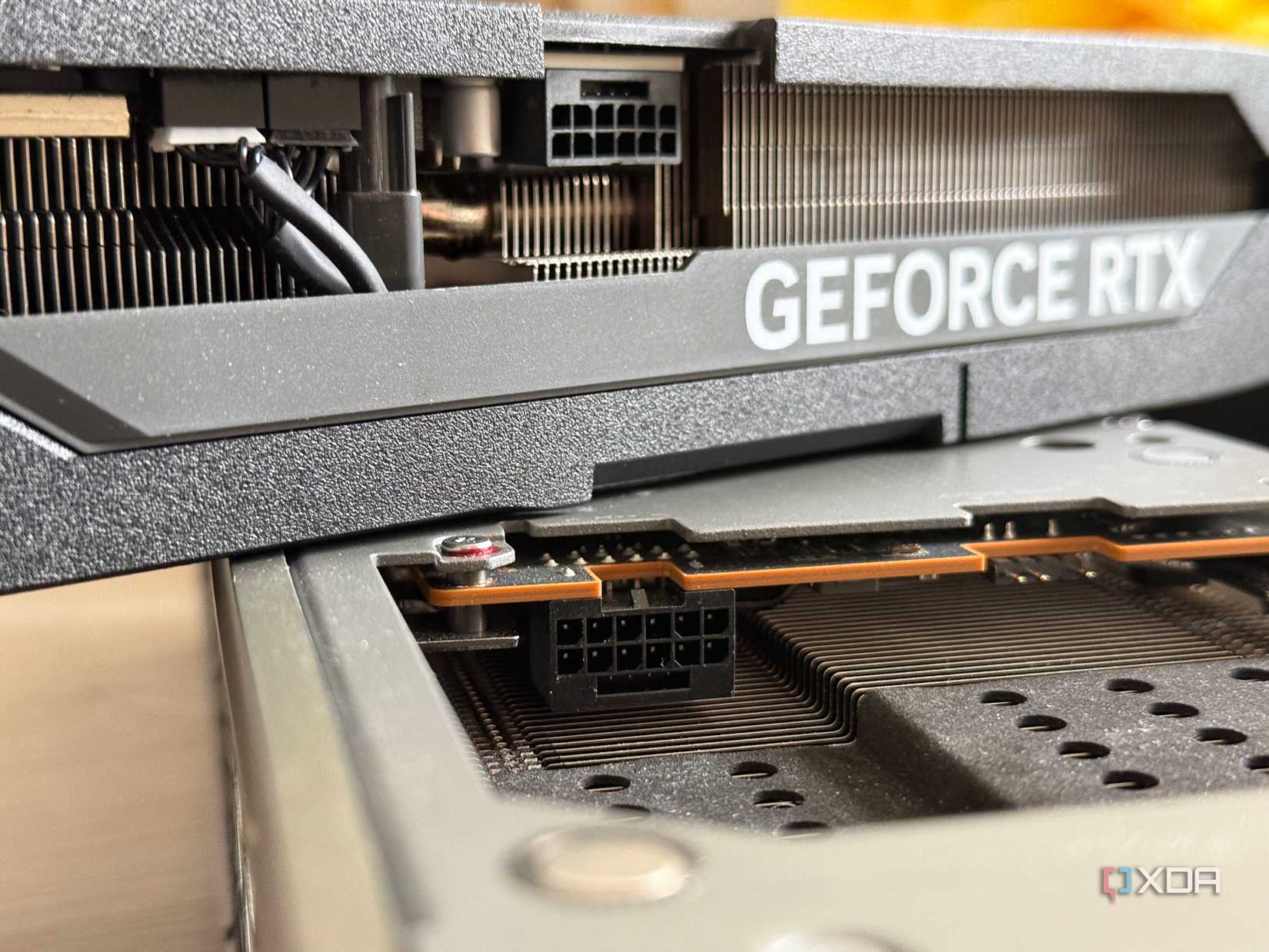

Вопрос надежности коннекторов питания 12VHPWR и 12V-2×6 остается актуальным для многих пользователей мощных графических ускорителей. После того как один из владельцев MSI RTX 5080 Shadow 3X OC заметил необычный нагрев разъема питания во время обслуживания системы, возникла необходимость в поиске инструментов для контроля состояния кабелей. В качестве решения был выбран адаптер Thermal Grizzly WireView Pro II стоимостью 140 долларов.

Возможности мониторинга и контроля питания GPU

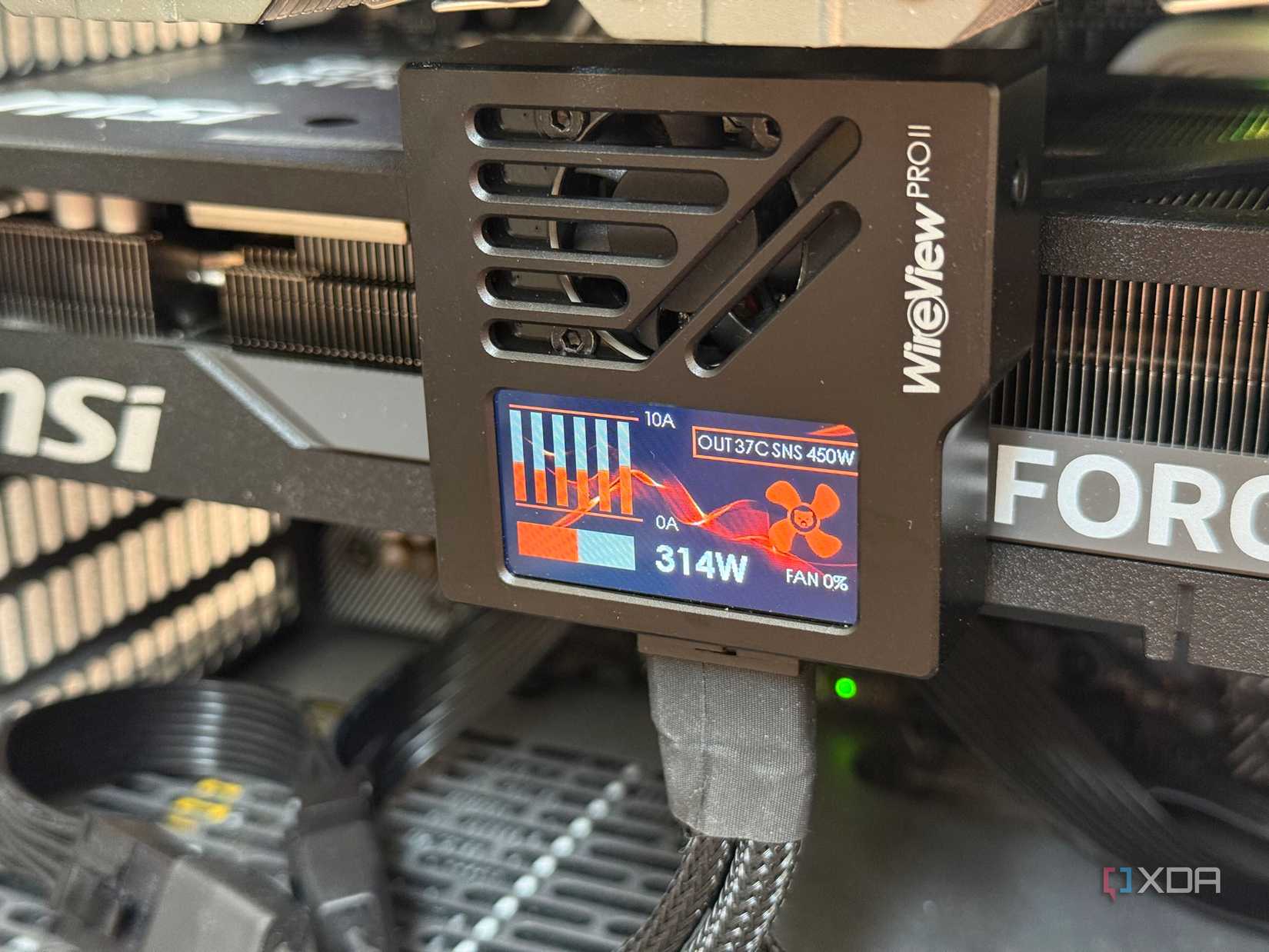

Устройство WireView Pro II представляет собой промежуточный адаптер, который устанавливается между блоком питания и разъемом видеокарты. Он оснащен TFT-IPS дисплеем, встроенным вентилятором и разъемами для подключения дополнительных датчиков температуры. Устройство в реальном времени измеряет параметры тока на каждом из шести контактов 12V, а также отслеживает общее напряжение, потребляемую мощность и температуру самого разъема.

При тестировании в игре Kingdom Come: Deliverance II в разрешении 4K потребление мощности через 16-контактный разъем составило 321 Вт. При такой нагрузке показатели силы тока на каждый контакт находились в пределах 4,5 А, а максимальная зафиксированная температура составила 41–50°C. Эти значения находятся в пределах нормы, учитывая, что аварийный порог срабатывания сигнализации устройства составляет 80°C.

WireView Pro II также позволяет настроить систему защиты: если показатели тока превышают 10 А на пин или общая мощность выходит за пределы 600 Вт в течение более чем 10 секунд, срабатывает звуковой сигнал. Кроме того, в комплект входит Y-разветвитель, который подключается к контактам кнопки включения материнской платы, что дает возможность автоматически выключить компьютер при возникновении критических показателей.

Проблемы стандартов 12VHPWR и 12V-2×6

Коннекторы стандарта 12V-2×6 рассчитаны на передачу до 600 Вт, при этом каждый из шести контактов должен выдерживать нагрузку 9,2 А. Коэффициент запаса прочности составляет около 1,1, что значительно ниже показателя 1,7 у классических 8-контактных разъемов PCIe. Основная проблема заключается в контактном сопротивлении, которое может меняться при износе или частом переподключении кабеля.

При неравномерном сопротивлении контактов ток перераспределяется, вызывая чрезмерный нагрев одних пинов и дополнительную нагрузку на соседние. В отличие от некоторых серверных решений, Founders Edition RTX 4090 и 5090 считывают все шесть линий как единый вход, не выполняя индивидуальную балансировку нагрузки. В то же время, более старая модель EVGA 3090 Ti использовала три шунтирующих резистора, что позволяло контролировать распределение тока между фазами питания.

Активная балансировка нагрузки как альтернативный подход

Помимо реактивного мониторинга, существуют проактивные решения, такие как Aqua Computer Ampinel. Это устройство также устанавливается в разрыв питания, но вместо простого оповещения оно использует MOSFET-транзисторы для регулировки падения напряжения на конкретных линиях. Это позволяет принудительно перенаправлять ток с перегруженных линий на менее нагруженные.

Однако, как отмечает пользователь, оба этих метода являются вспомогательными. Балансировка не устраняет проблему ограниченного запаса прочности самого разъема и не снимает риски, связанные с физической деградацией контактов. Тем не менее, для пользователей флагманских решений, работающих на пределе своих мощностей, использование подобных контроллеров служит дополнительной страховкой для дорогостоящего оборудования.

Почему 12V-2×6 нуждается в «няньке»

Репутация стандартов 12VHPWR и 12V-2×6 далека от идеальной. Хотя формально разъем спроектирован для передачи мощности до 600 Вт, спецификации требуют, чтобы каждый из шести силовых контактов выдерживал лишь 9,2 А. В условиях полной нагрузки запас прочности составляет всего 1,1 — это критически мало по сравнению с коэффициентом 1,7 у традиционных 8-контактных разъемов PCIe. В реальности, помимо теоретических расчетов, существует множество переменных, влияющих на стабильность работы, и ключевая из них — контактное сопротивление.

Сопротивление неизбежно присутствует в любом разъеме, однако оно варьируется от пина к пину и неизбежно возрастает по мере физического износа контактов при частых подключениях и отключениях. Поскольку шесть проводов соединены параллельно, распределение тока между ними происходит в зависимости от того, какое сопротивление оказывает каждый конкретный путь. Когда один из контактов начинает деградировать, его доля тока перераспределяется на соседние пины. В результате «плохой» контакт начинает сильнее нагреваться сам, а соседние линии, принимающие на себя избыток нагрузки, также растут в температуре, поскольку тепловыделение увеличивается пропорционально квадрату силы тока. Учитывая малые допуски разъема, система фактически лишена возможности компенсировать этот процесс.

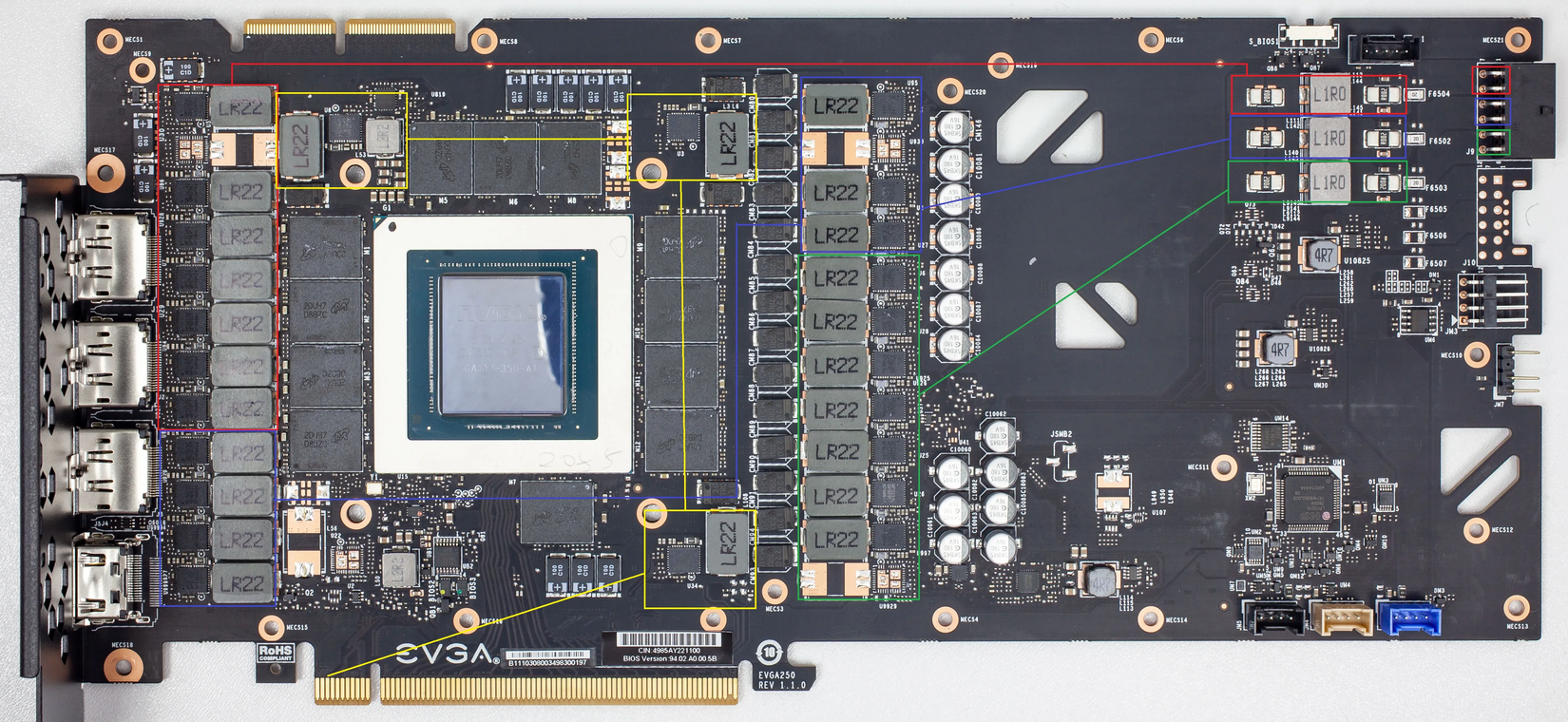

В отличие от решений, где реализована балансировка, NVIDIA в моделях Founders Edition RTX 4090 и 5090 рассматривает все шесть контактов как единый вход. Для сравнения: RTX 3090 Ti ранее использовала три шунтирующих резистора, что позволяло видеокарте видеть и частично балансировать нагрузку между группами контактов. При потреблении 575 Вт RTX 5090 пропускает через каждый пин в среднем около 8 А, даже если всё работает в штатном режиме. Владельцы RTX 5080 находятся в ином положении: номинал в 360 Вт означает нагрузку примерно в 5 А на контакт. Тем не менее, даже при штатном использовании диагностика и мониторинг дают необходимое чувство спокойствия.

Стоит отметить, что стандарт 12V-2×6 действительно решил одну из опасных проблем предыдущих поколений за счет укороченных сигнальных контактов (sense pins). Это гарантирует, что если штекер вставлен не до конца, питание попросту не будет подаваться. Однако это никак не защищает от ситуации, когда кабель вставлен полностью, но один из контактов уже начал деградировать — именно для выявления таких скрытых угроз и предназначен поканальный мониторинг.

Активное распределение: от реакции к управлению

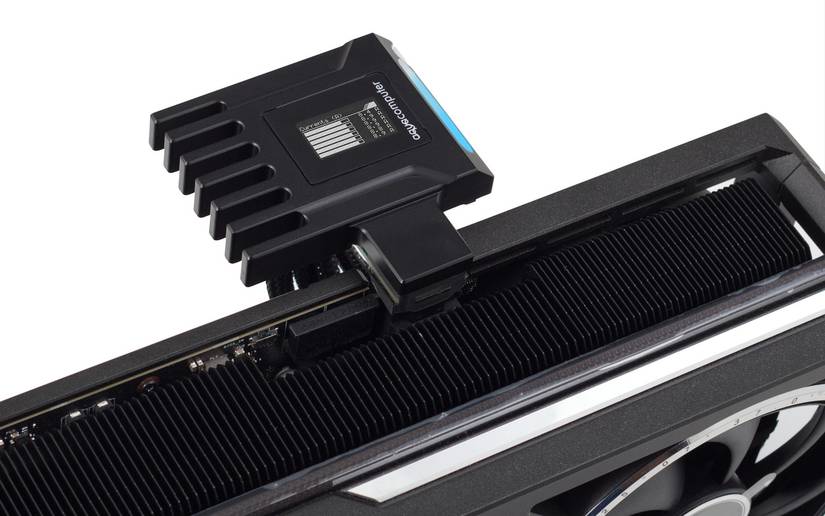

WireView Pro II работает реактивно: он собирает данные с разъема и при достижении пороговых значений предпринимает действия, например, посылает сигнал на отключение системы. Однако подход, реализованный в устройстве Ampinel от Aqua Computer, является более проактивным. Вместо того чтобы просто ждать критического перегрева, оно использует последовательные MOSFET-транзисторы. Когда устройство фиксирует перегрузку на одной из линий, оно искусственно увеличивает падение напряжения на ней, тем самым «подталкивая» ток на остальные, менее нагруженные контакты.

Несмотря на технологичность, важно понимать: балансировка — это лишь «пластырь», а не решение проблемы фундаментально слабых разъемов. Сам по себе разъем остается слабым звеном, и ответственность за это лежит на проектировщиках спецификаций. Более того, балансировка не добавляет разъему физической пропускной способности. Видеокарта всё равно забирает тот объем тока, который ей необходим для работы. Если балансировщик перенаправляет ток с деградирующего контакта, процесс его разрушения не останавливается — он просто маскируется до тех пор, пока износ не станет критическим. Тем не менее, оба метода — и реактивный мониторинг, и активная балансировка — являются рабочими способами продлить жизнь дорогостоящему «железу», особенно если вы используете флагманские GPU, работающие на пределе своих мощностей.

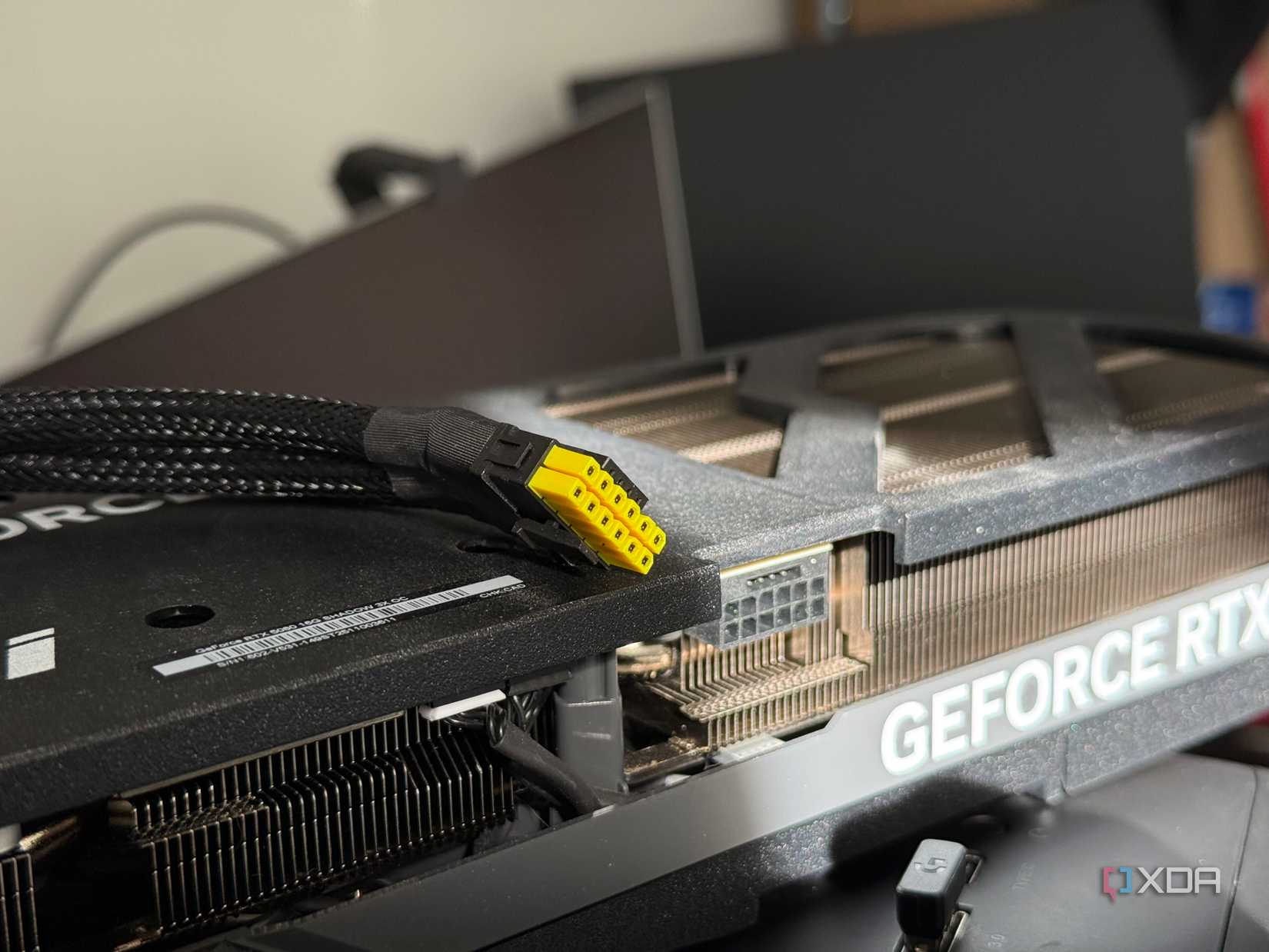

WireView Pro II дополнительно отображает, какой лимит мощности транслирует кабель через свои сигнальные выводы. При использовании комплектного тройного адаптера на 8 контактов устройство сигнализирует о поддержке 450 Вт, что полностью соответствует спецификациям NVIDIA для RTX 5080. Важно подчеркнуть, что WireView Pro II отслеживает только мощность, проходящую через 16-контактный разъем: та часть энергии, которую видеокарта забирает напрямую из слота PCIe, остается за рамками измерений этого прибора.
