Владельцы одноплатных компьютеров Raspberry Pi нередко сталкиваются с проблемой хрупкости защелок на интерфейсах CSI, DSI и MIPI. Эти разъемы предназначены для подключения высокоскоростных устройств, таких как камеры и дисплейные модули, и требуют предельной осторожности при обращении с гибкими шлейфами. Случайное повреждение фиксатора часто вынуждает пользователей прибегать к временным решениям, например, фиксации кабеля с помощью тонкого скотча или пластиковых вставок.
Почему разъемы Raspberry Pi 5 требуют особой осторожности
На модели Raspberry Pi 5 инженеры заменили стандартные интерфейсы на два универсальных разъема MIPI. Они обладают более компактными размерами, что сделало механизм фиксации еще более уязвимым к механическим воздействиям. Сложность заключается в необходимости равномерного усилия при открытии защелки для установки шлейфа. Как показала практика, при неосторожном движении защелка легко ломается, что может вывести из строя весь разъем.
Для создателя проекта необходимость восстановления работоспособности возникла при попытке подключить две камеры для сервера видеонаблюдения Frigate. После того как один из фиксаторов был поврежден, а поиск заводской запчасти оказался невозможным ввиду удаленного местоположения, единственным вариантом стал самостоятельный ремонт с помощью аддитивных технологий.
Процесс 3D-печати функциональной детали
Поиск готовой 3D-модели на платформе Printables позволил найти решение для узла MIPI. При подготовке файла к печати был сделан выбор в пользу филамента PETG, так как он обладает большей термостойкостью по сравнению с PLA. Это критически важно, учитывая, что Raspberry Pi 5 в процессе работы нагревается, что при использовании некачественных материалов могло бы привести к деформации детали.
Настройка параметров печати
Для достижения высокой точности геометрии миниатюрной защелки были выполнены следующие действия:
- Настройка параметров линейного и углового отклонения для сохранения мельчайших деталей модели.

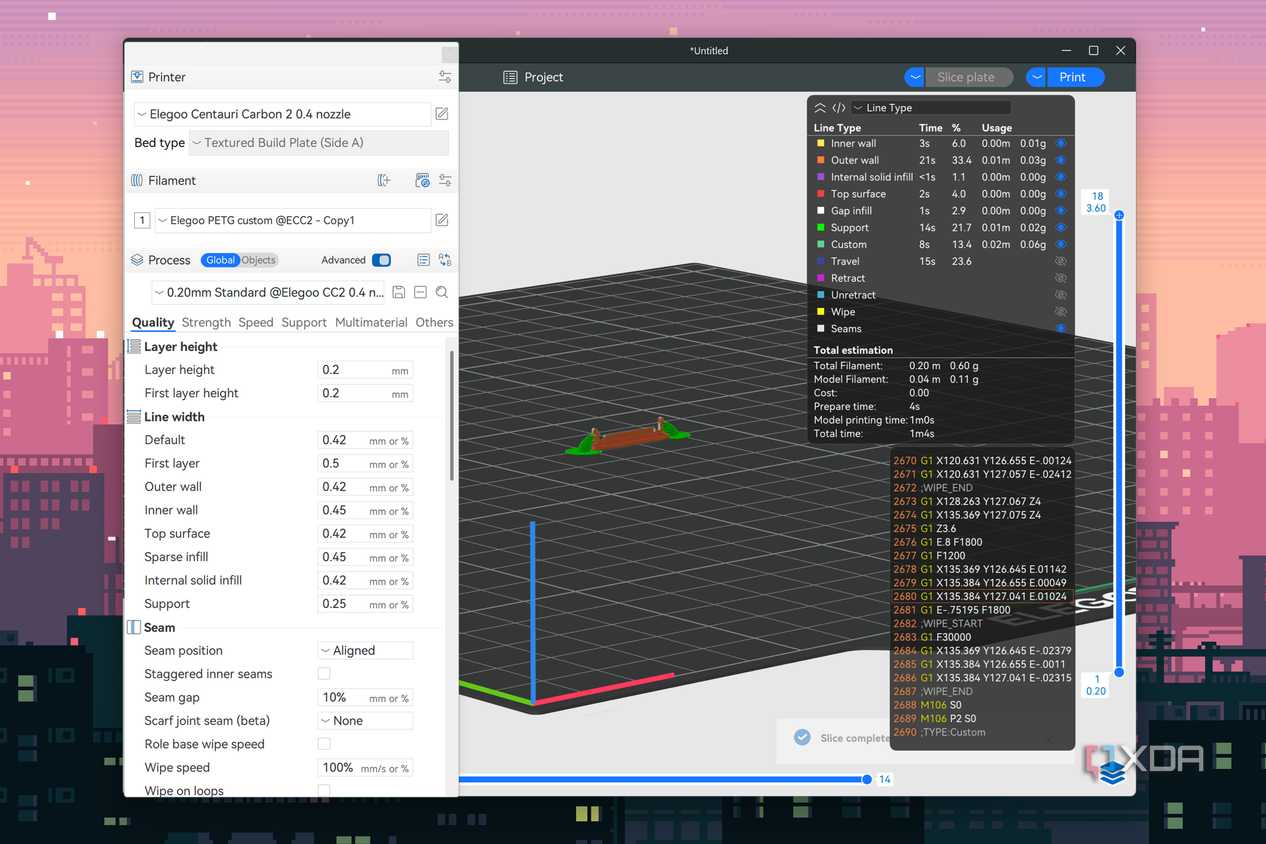

- Использование профиля печати, оптимизированного под PETG.
- Добавление поддерживающих конструкций (tree supports) с обеих сторон детали.

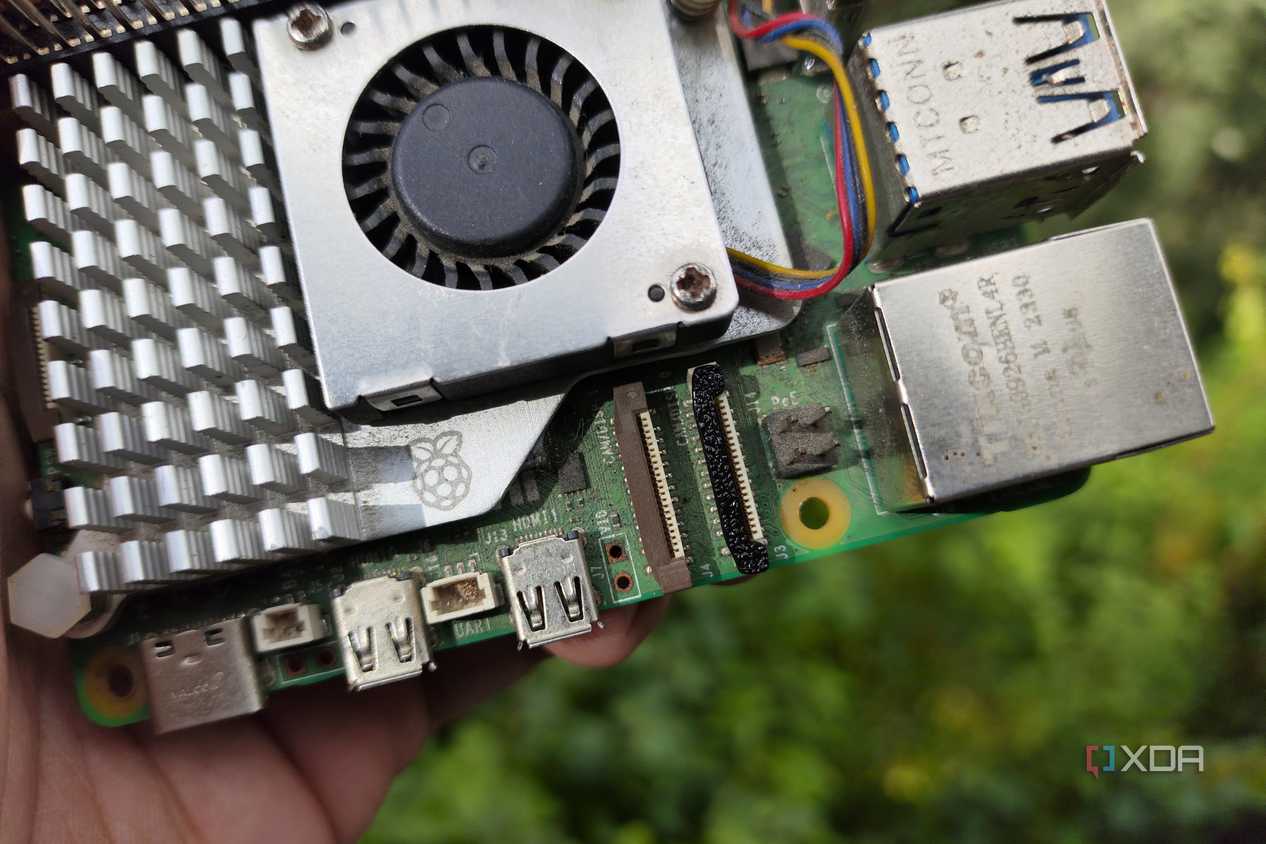

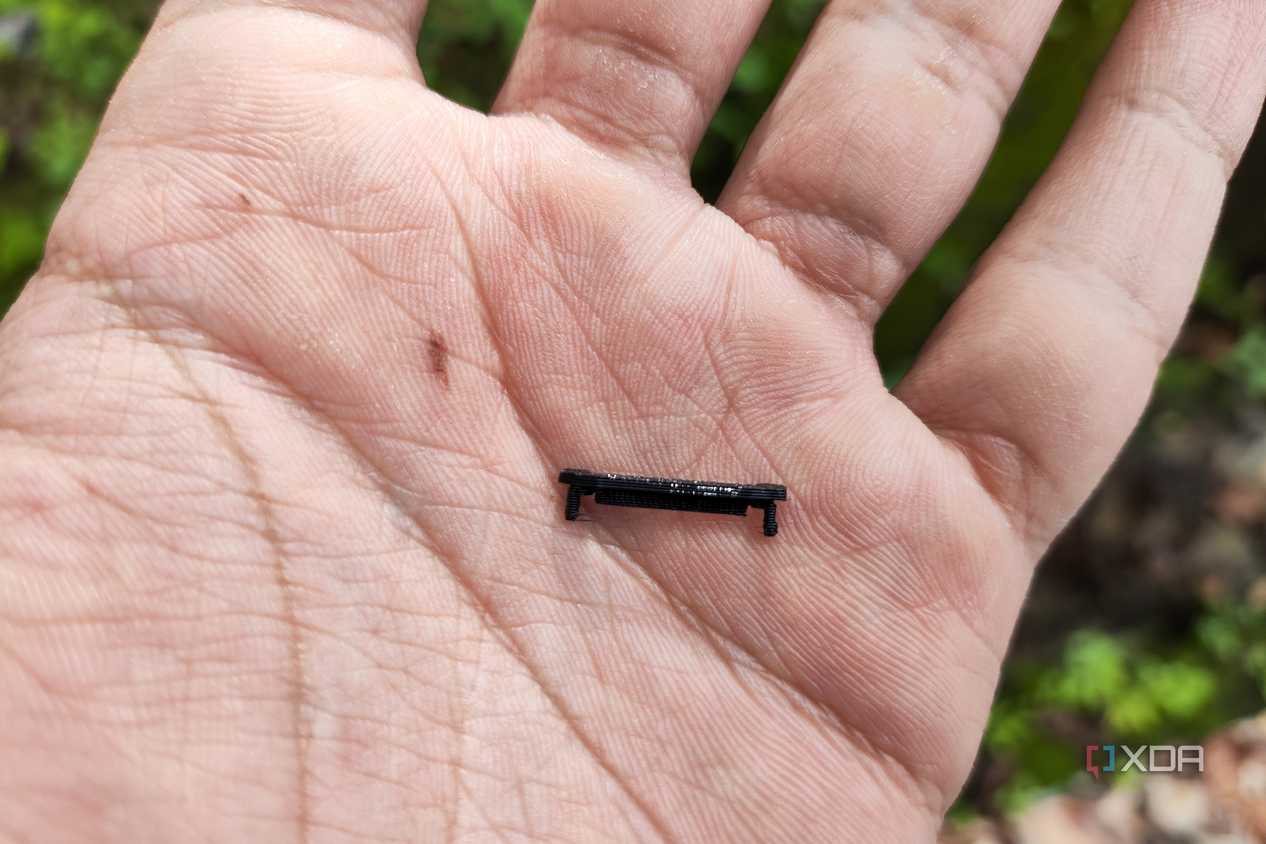

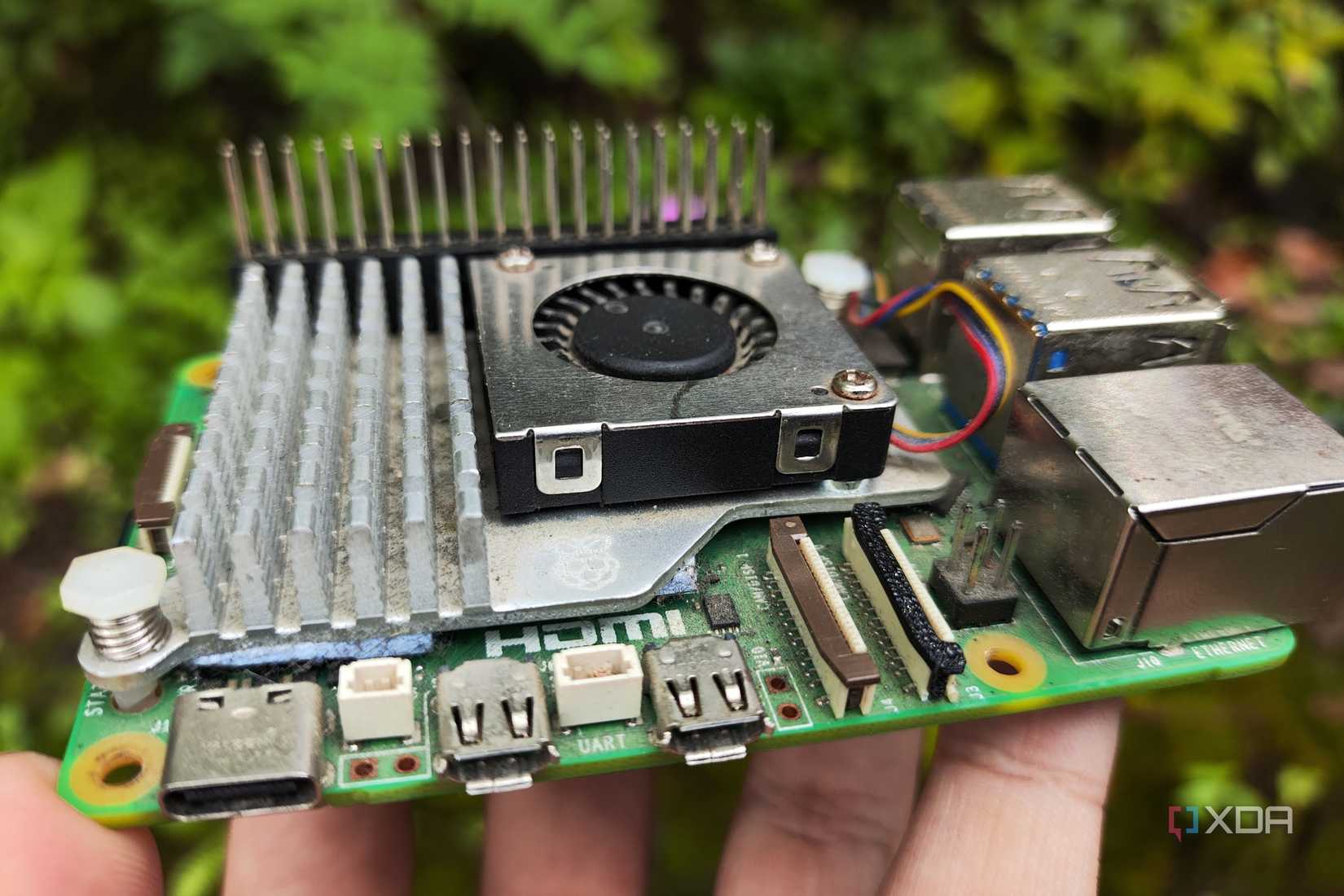

Весь процесс печати занял около двух минут. Несмотря на использование стандартного сопла диаметром 0,4 мм, деталь получилась функциональной. Возникшие незначительные дефекты в виде нитей пластика внутри изделия были устранены с помощью термофена. После установки самодельный фиксатор идеально подошел к разъему Raspberry Pi 5, обеспечив надежное удержание шлейфа камеры, что было подтверждено корректным обнаружением устройства системой.
Перспективы использования 3D-печати для проектов на Raspberry Pi
Успешный опыт изготовления защелки показал, что домашний 3D-принтер позволяет эффективно решать задачи обслуживания одноплатных компьютеров. В планах автора разработка кастомного корпуса, способного одновременно разместить две камеры и официальный комплект Raspberry Pi AI Kit. Также рассматривается создание портативной консоли для эмуляции игр эпохи PS1 и PS2, а также печать специализированных органайзеров для хранения microSD-карт.
Особенности проектирования и эксплуатационные нюансы
Важно понимать, что разъемы DSI и CSI исторически были «ахиллесовой пятой» одноплатных компьютеров Raspberry Pi. Если интерфейс DSI (Display Serial Interface) отвечает за передачу потока пиксельных данных на дисплейный модуль, то разъем CSI (Camera Serial Interface) обеспечивает трансляцию видеопотока с камеры непосредственно на процессор SBC. Защелки на этих портах удерживают тонкие шлейфы, однако любое неаккуратное движение или попытка «втиснуть» кабель без должной фиксации приводят к отлому пластиковых элементов. На Raspberry Pi 5 ситуация стала еще сложнее: отказ от крупных классических разъемов в пользу двух компактных портов MIPI сделал фиксаторы физически меньше, а значит — значительно более хрупкими.
Личный опыт автора показывает, что даже при частичной поломке разъема можно долгое время обходиться USB-периферией, игнорируя проблему, если потребность в двух камерах одновременно не стоит остро. Однако переход на комплексные системы, такие как Frigate-сервер, делает наличие двух исправных MIPI-интерфейсов обязательным условием для полноценного использования вычислительных мощностей платы.
Технические подробности процесса печати
Хотя STL-файлы для старых моделей Raspberry Pi найти достаточно легко, поиск подходящей модели защелки для портов MIPI на «пятерке» потребовал времени. После того как нужный проект был найден на Printables и импортирован в слайсер, потребовалась специфическая подготовка, чтобы миниатюрная деталь сохранила свои геометрические свойства:
- Выбор материала: PETG был выбран не только из-за прочности, но и из-за теплового режима работы Raspberry Pi 5. Обычный PLA при нагреве платы во время интенсивных вычислений неизбежно деформируется, что сделало бы защелку бесполезной.

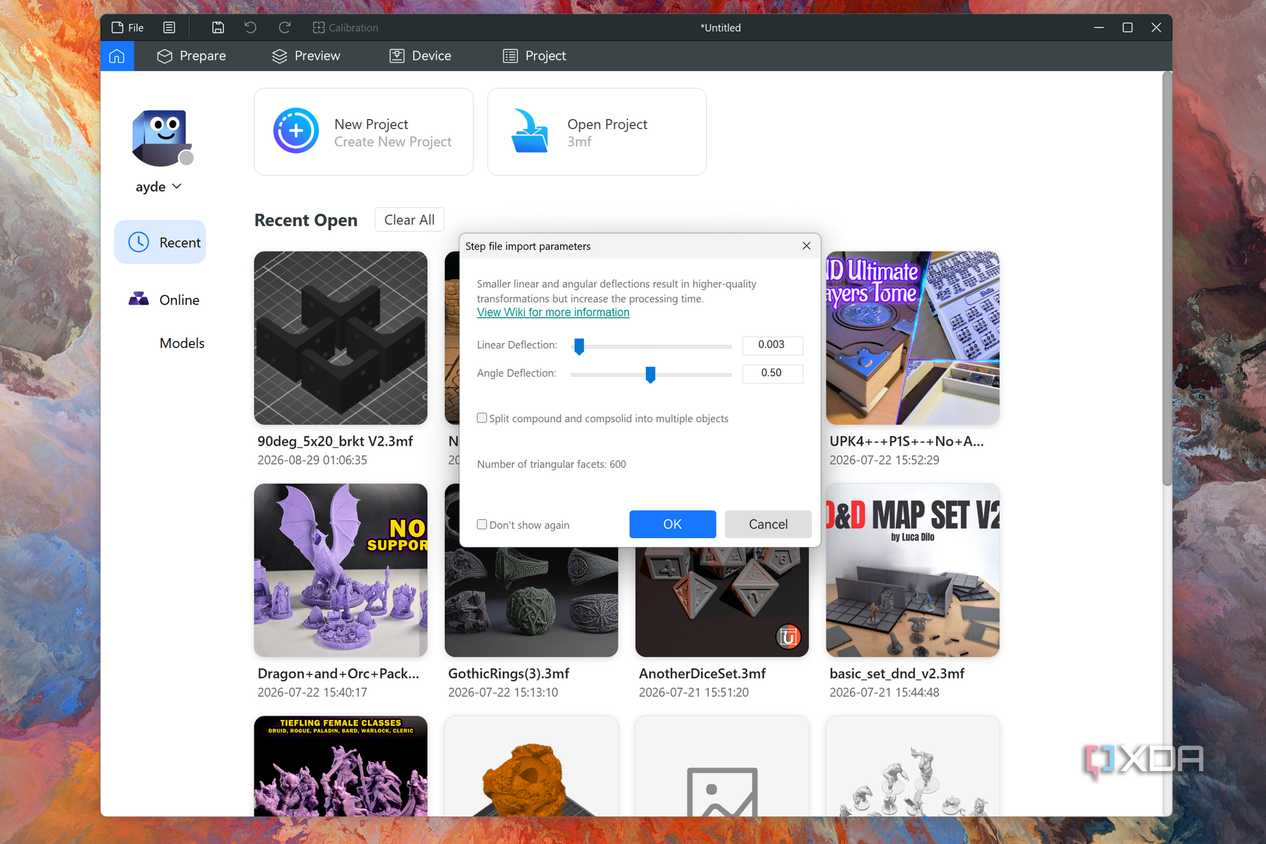

- Сохранение точности: Тонкая настройка параметров линейного и углового отклонения позволила слайсеру корректно интерпретировать мельчайшие детали модели, несмотря на её малый физический размер.
- Использование поддержек: Добавление «древовидных» (tree) поддержек по обеим сторонам детали обеспечило правильное формирование выступов, которые зацепляются за края разъема на плате.

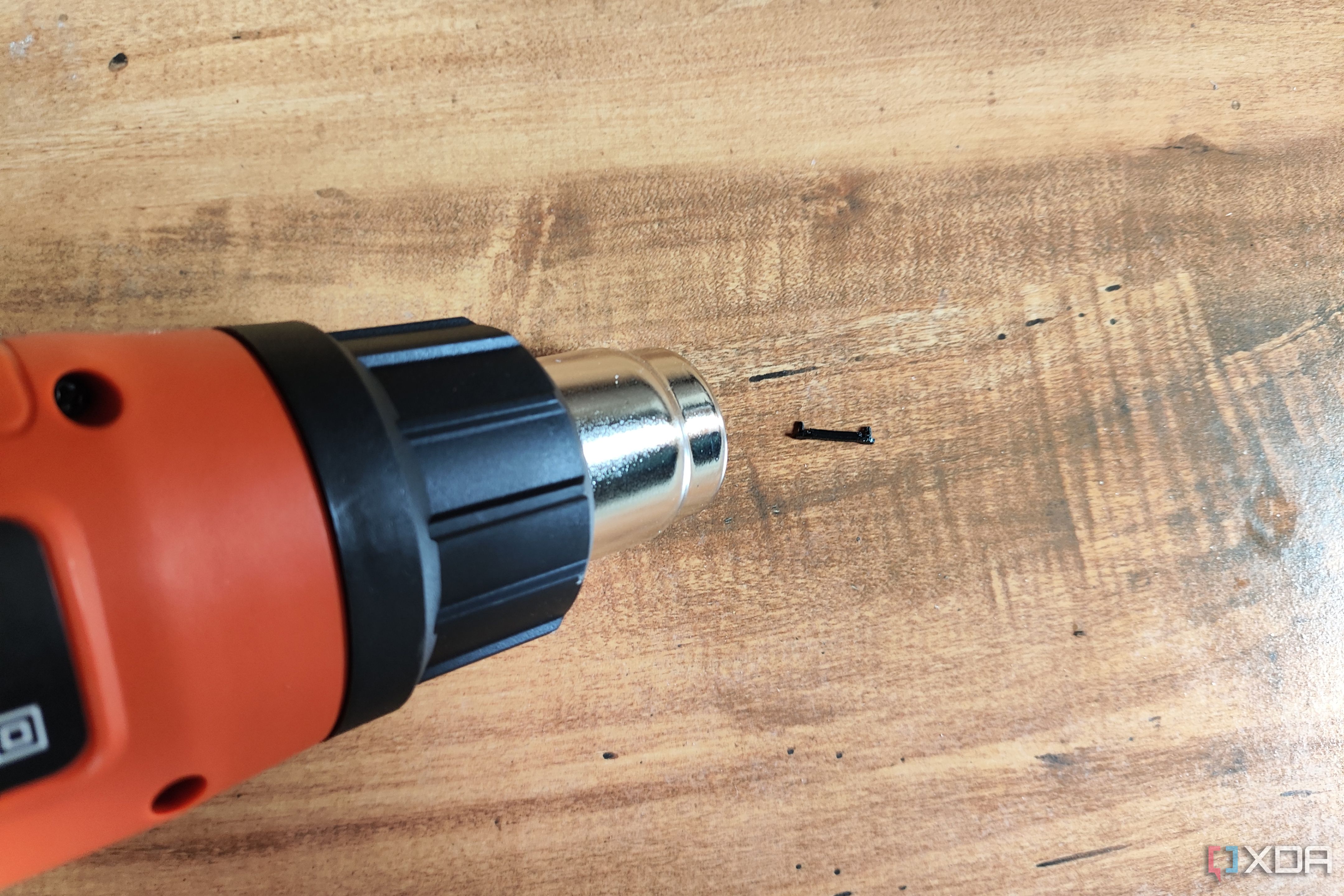

Интересно отметить, что даже при использовании стандартного сопла диаметром 0,4 мм (которое обычно считается слишком грубым для столь мелких деталей) печать заняла всего около двух минут. Небольшое «волосение» (stringing), возникшее внутри модели, является типичным побочным эффектом работы с PETG, однако оно было полностью устранено быстрой обработкой строительным феном. Успешная установка детали подтвердила работоспособность подхода: после подключения шлейфа камеры система Raspberry Pi мгновенно распознала модуль после загрузки необходимых пакетов драйверов.
Экосистема DIY-решений для одноплатников
Печать защелки стала лишь первым шагом в расширении возможностей текущей домашней лаборатории. Ограничения существующих корпусов, таких как PiTower, которые не предусматривают удобного размещения нескольких модулей CSI, подталкивают к созданию собственных решений. В планах — проектирование кастомного кейса с улучшенной эргономикой, который сможет вместить:
- Две широкоугольные камеры для системы видеонаблюдения.
- Официальный модуль Raspberry Pi AI Kit для реализации задач машинного обучения.
- Компактный форм-фактор, учитывающий теплоотвод для всех установленных компонентов.
Помимо серверных задач, 3D-принтер значительно упрощает организацию рабочего пространства. Помимо упомянутых портативных эмуляторов для запуска игровых библиотек PS1 и PS2, автор активно использует аддитивные технологии для хранения комплектующих. Специализированный PETG-лоток для microSD-карт — это простой пример того, как печать функциональных мелочей избавляет от хаоса в «железных» аксессуарах, накопленных за годы экспериментов с микрокомпьютерами.
