Любой сборщик ПК знает о важности качественного блока питания для защиты дорогостоящих компонентов. Однако устройство самих кабелей, идущих от БП к материнской плате, остается менее очевидным аспектом. Используемая цветовая маркировка проводов была установлена еще до рождения многих современных пользователей, и с тех пор она практически не менялась, выполняя роль критически важной системы безопасности и диагностики.
Исторические корни стандарта ATX

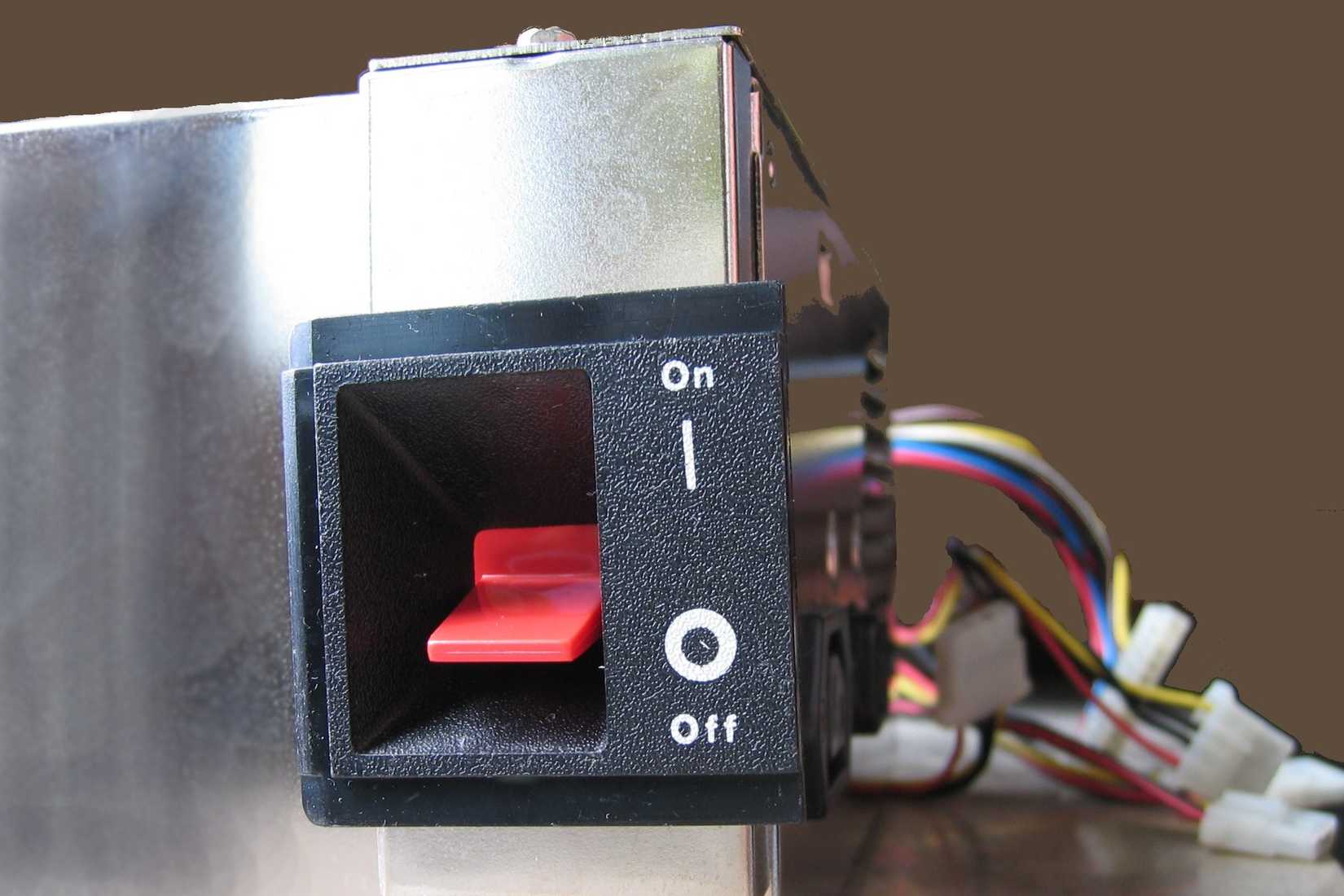

Современный стандарт ATX (Advanced Technology Extended), представленный компанией Intel в 1995 году, стал развитием более раннего стандарта AT (Advanced Technology), разработанного IBM в 1984 году. Старая система была крайне небезопасной: в случае неправильного подключения разъемов БП к материнской плате происходило моментальное короткое замыкание, выводящее оборудование из строя. Кроме того, жесткие кабели, подсоединенные к массивному тумблеру на корпусе, создавали дополнительные риски.
Внедрение ATX позволило сохранить традиционные цвета — черный, красный, желтый и синий, но дополнило их новыми проводами: оранжевым, фиолетовым, зеленым и серым. Появление оранжевого цвета было связано с необходимостью подачи напряжения 3,3 В для современных процессоров и оперативной памяти. Фиолетовый провод обеспечил питание в режиме ожидания, отсутствовавшее в ранних стандартах. Зеленый провод позволил программно управлять включением и выключением БП через материнскую плату, а серый стал сигналом того, что все уровни напряжения стабильны и система может начать загрузку процессора. Даже древние разъемы Molex использовали аналогичную логику: желтый для +12 В, красный для +5 В и черный для «земли».
Практическая значимость цветовой маркировки
Хотя большинство пользователей никогда не сталкиваются с необходимостью разбираться в распиновке кабелей внутри корпуса, цветовой стандарт остается незаменимым инструментом для технических специалистов и энтузиастов. С переходом на модульные гибкие кабели рядовые пользователи могут не задумываться об их внутреннем устройстве, однако при диагностике неисправностей с помощью мультиметра или переделке БП под лабораторный источник питания знание цветов становится критическим.
Цветовой код позволяет безопасно идентифицировать назначение каждого проводника. Стабильность этого стандарта обусловлена отсутствием изменений в фундаментальной электронной архитектуре ПК: базовые напряжения остаются прежними на протяжении десятилетий. Кроме того, сохранение сложившейся системы предотвращает необходимость масштабного переобучения персонала, переписывания технической документации и риска ошибок при кастомной оплетке кабелей.
Исключения из общепринятых правил
Несмотря на то что отраслевая инерция поддерживает единообразие, стандарт не является строго принудительным для всех производителей. Известны примеры, когда такие компании, как Dell, использовали блоки питания с нестандартной цветовой маркировкой разъемов ATX. Это делает замену БП в подобных системах на стандартные модели сторонних производителей потенциально опасной операцией. Тем не менее, за 30 лет сложившаяся система доказала свою эффективность, обеспечивая стандартизацию, безопасность и упрощая эксплуатацию оборудования для миллионов пользователей.
Почему стандарт не меняется?
Важно понимать, что цветовая маркировка проводов БП — это не просто дань традиции, а продуманная система безопасности. Поскольку базовая электронная архитектура персональных компьютеров за последние 30 лет не претерпела фундаментальных изменений, физических причин для внедрения нового цветового кода попросту не существует. Индустриальная инерция здесь выступает гарантом стабильности: изменение стандарта потребовало бы колоссальных затрат на переобучение специалистов, корректировку всей технической документации к компонентам и повторное обучение пользователей, что неминуемо привело бы к всплеску ошибок при самостоятельной сборке или кастомизации системы (например, при создании оплетки кабелей). В данном случае сохранение статус-кво — это не только мера безопасности, но и способ избежать бессмысленных расходов.
Исторический контекст и преемственность
Стандарт ATX не возник на пустом месте; он опирается на десятилетия накопленного опыта. Даже легендарные разъемы Molex использовали ту же базовую логику цветового кодирования: желтый для линии +12 В, красный для +5 В и черный для «земли». Это позволило разработчикам стандарта ATX создать систему, которая воспринимается интуитивно понятной для тех, кто привык работать с оборудованием прошлых поколений. 30-летняя константа в цветовых схемах позволяет «выживать» старым навыкам диагностики, превращая ремонт и обслуживание техники в предсказуемый процесс, где цвет провода несет в себе исчерпывающую информацию о его назначении.
Риски нестандартных решений
Хотя сложившаяся конвенция соблюдается почти повсеместно, важно помнить, что она не является строго принудительным законом для всех производителей. Случаи с использованием проприетарных блоков питания, как, например, у некоторых систем Dell, наглядно показывают, что бывает, когда компания отходит от общепринятых норм. Использование нестандартных назначений контактов на разъемах ATX в таких ПК делает попытку замены БП на стандартную модель от стороннего производителя крайне опасной авантюрой, способной привести к выходу из строя всей системы питания. Несмотря на подобные исключения, общепринятая за три десятилетия система остается главным столпом безопасности, благодаря которому современные ПК остаются ремонтопригодными и предсказуемыми устройствами.
