Каждый раз, когда ваша материнская плата считывает показатели датчиков температуры или частоту вращения вентиляторов, эта задача выполняется не основным процессором, а специализированным чипом, история которого началась еще в 1980-х годах. Компонент, известный как Super I/O, на протяжении десятилетий эволюционировал вместе с компьютерным «железом», адаптируясь к новым требованиям современных систем.
Как Super I/O объединил контроллеры на системной плате
Около сорока лет назад для подключения таких базовых устройств, как последовательные (serial) и параллельные (parallel) порты, а также контроллеры дисководов, требовалось устанавливать дополнительные карты расширения через шину ISA. Однако в конце 1980-х и начале 1990-х годов, по мере снижения производственных затрат, производители начали интегрировать эти функции в единую микросхему, которую распаивали непосредственно на системной плате. Так появился чип Super I/O.
Со временем большая часть функций, ради которых этот чип создавался, стала неактуальной. Флоппи-дисководы ушли в прошлое, принтеры перешли на USB-интерфейсы, а место клавиатур и мышей с разъемами PS/2 заняли современные периферийные устройства. Казалось бы, компонент, предназначенный для объединения устаревших портов, должен был исчезнуть, однако он успешно адаптировался к новым реалиям.
Новые задачи чипа: мониторинг и управление системой

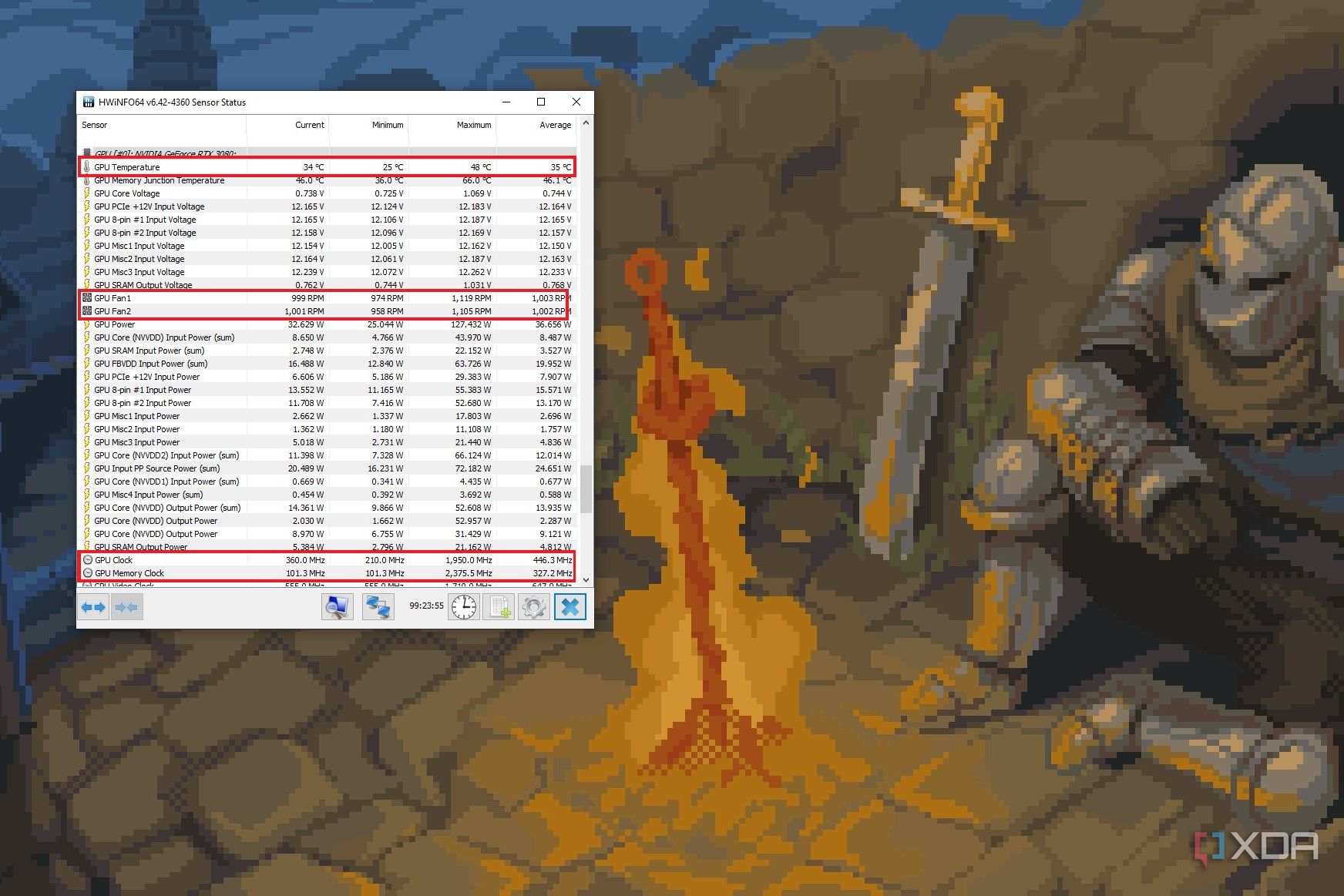

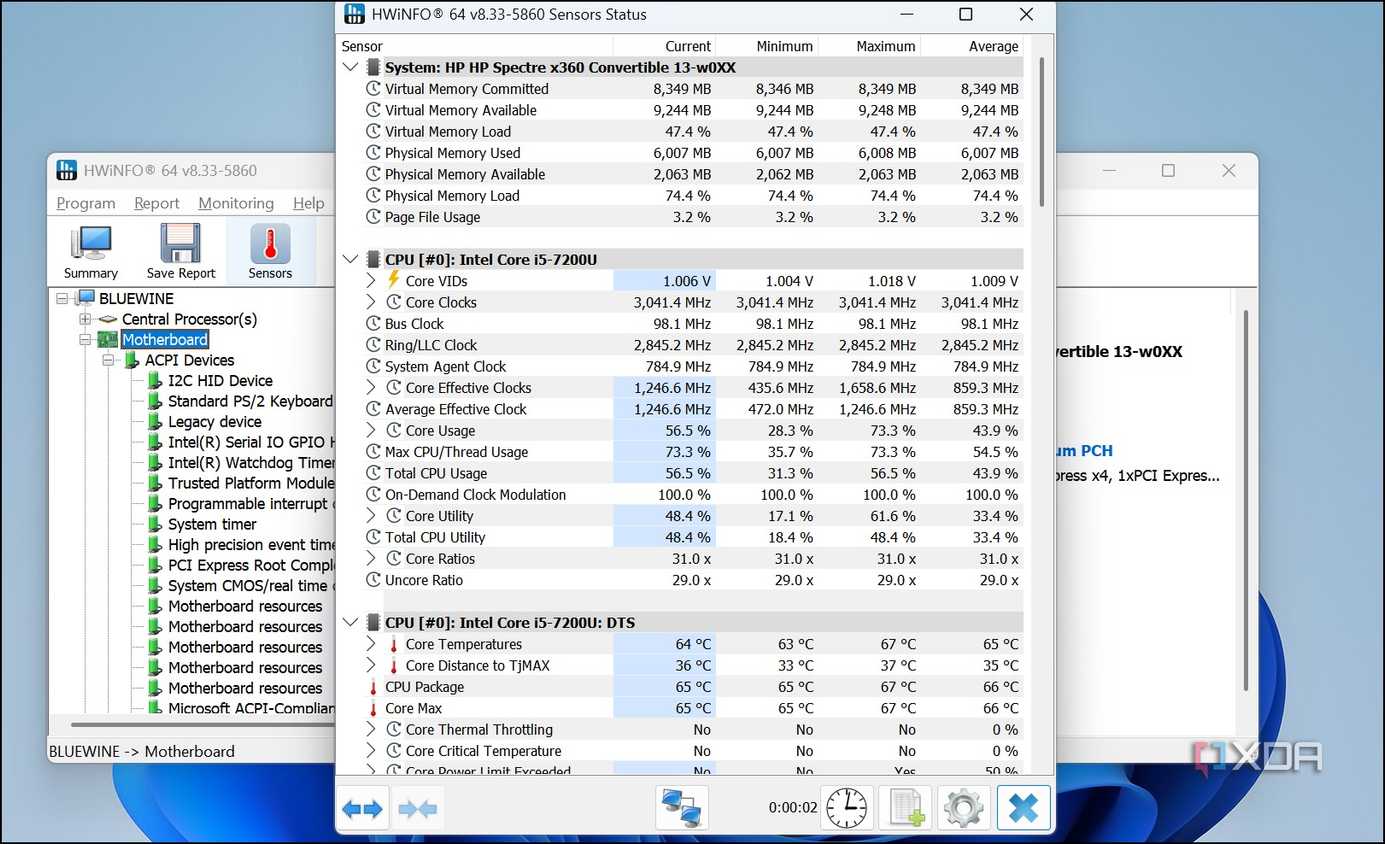

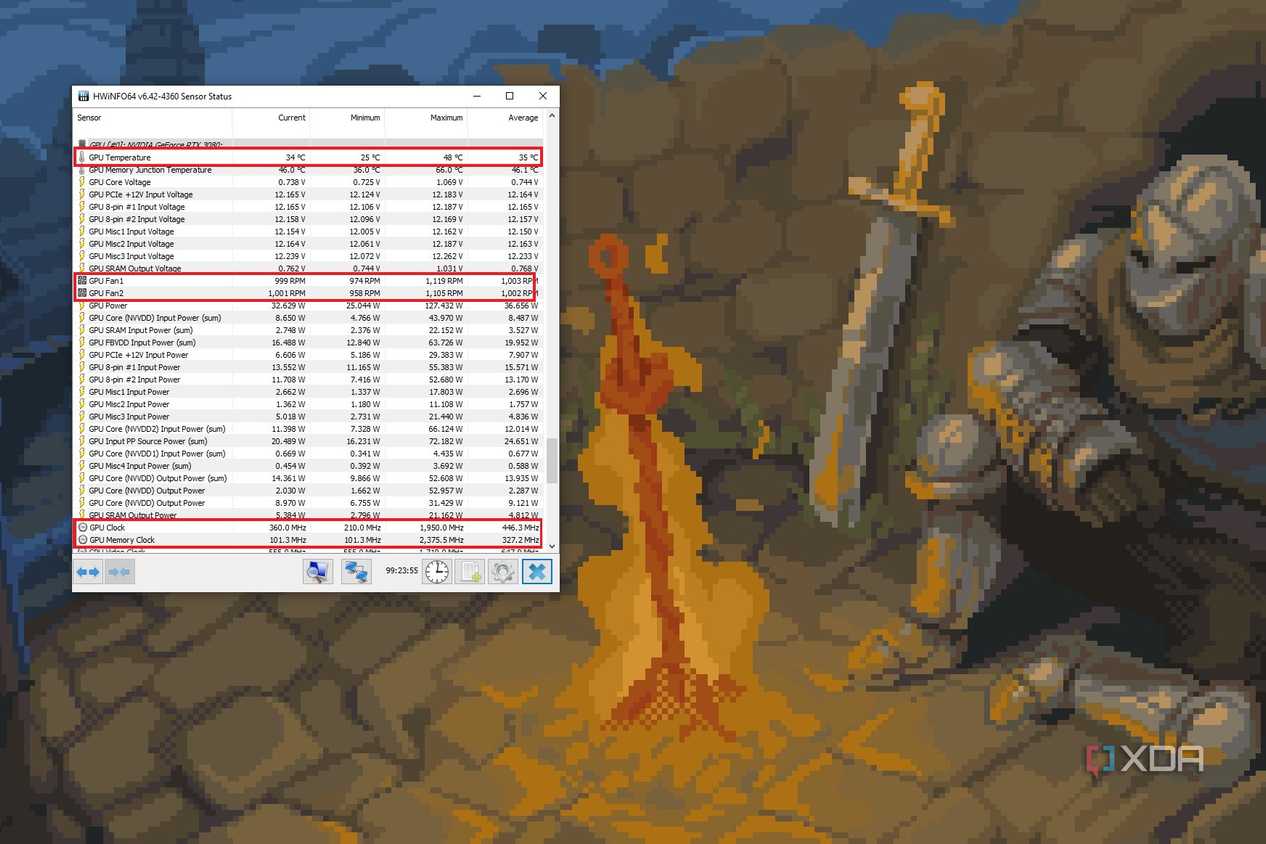

В процессе эволюции Super I/O взял на себя роль, которая со временем стала важнее исходной. Сегодня эти чипы отвечают за важнейшие задачи: мониторинг состояния оборудования и управление питанием. Именно этот контроллер обеспечивает связь с датчиками температуры, отслеживает напряжение, скорость вращения вентиляторов и даже контролирует вскрытие корпуса (chassis intrusion detection).
На протяжении многих лет менялись способы передачи данных: от шины ISA архитектура перешла к интерфейсам PCI и, наконец, к компактной и недорогой шине LPC (Low Pin Count). При этом функциональные обязанности чипа остались неизменными. Обычный пользователь может легко обнаружить его на материнской плате: как правило, это квадратная или прямоугольная микросхема с маркировкой ITE или Nuvoton, расположенная недалеко от слотов PCIe.
Разнообразие форм-факторов в современных ПК
Хотя Super I/O чаще всего представлен в виде отдельного дискретного чипа, он не всегда является обособленным компонентом. На некоторых современных материнских платах его функции интегрированы непосредственно в основной чипсет. В серверных системах часть управленческих задач берет на себя контроллер BMC (Baseboard Management Controller), но даже там зачастую находится место для компактного Super I/O.
В ноутбуках аналогичные функции выполняет встроенный контроллер (embedded controller). Поскольку мониторинг температуры и управление системой охлаждения являются базовыми требованиями для любого современного компьютера, технология Super I/O, вероятно, сохранится в той или иной форме в обозримом будущем.
Стоит отметить, что Super I/O — далеко не единственный «ветеран» на современной плате. Несмотря на общую бесполезность для массового пользователя, на многих устройствах до сих пор встречаются разъемы PS/2 или последовательные заголовки. Эти решения сохраняются для специфических нужд энтузиастов и технических специалистов, которым критически важна низкая задержка или возможность проведения диагностики.
Эволюция технологий передачи данных
За десятилетия существования архитектуры Super I/O изменились не только функциональные обязанности чипа, но и способы его взаимодействия с остальными компонентами ПК. Если на начальном этапе своей истории чип обменивался данными через шину ISA, то с развитием компьютерных технологий он перешел на интерфейс PCI, а затем — на стандарт LPC (Low Pin Count). Выбор в пользу LPC был обусловлен его простотой и низкой стоимостью реализации, что позволило сохранить жизнеспособность устаревшей по своей сути архитектуры в эпоху высокоскоростных соединений.
Где искать чип Super I/O на вашей плате
Для рядового пользователя Super I/O — это невзрачный прямоугольный или квадратный компонент, который чаще всего располагается вблизи слотов PCIe. Чтобы идентифицировать его на своей материнской плате, достаточно поискать микросхему с характерной маркировкой производителей, таких как ITE или Nuvoton. Именно эти компании на сегодняшний день являются основными поставщиками подобных контроллеров для большинства потребительских систем.
Наследие в эпоху современных интерфейсов
Интересно, что Super I/O не является единственным «архаичным» элементом на современной материнской плате. Несмотря на то что большинство пользователей давно перешли на USB, разъемы PS/2 и внутренние последовательные заголовки (serial headers) всё еще находят свое место на печатных платах. Хотя для большинства современных задач они кажутся бесполезными, наличие этих портов оправдано для энтузиастов и сервисных инженеров. Для профессионалов в сфере ремонта или настройки ПК такие интерфейсы остаются незаменимым инструментом для диагностики оборудования и решения специфических задач, где критически важна низкая задержка сигнала.
