Долгое время изучение сетевых технологий сводилось к заучиванию терминов и определений: маски подсети, различия между TCP и UDP, нюансы OSPF и статической маршрутизации. Однако даже умение объяснить эти понятия на доске не гарантировало понимания того, как именно маршрутизатор обрабатывает данные в таблице маршрутизации при получении пакета. Ситуация изменилась с началом использования Cisco Packet Tracer — бесплатного инструмента симуляции и визуализации сетей от Cisco Networking Academy.
Возможности визуализации и симуляции сетей

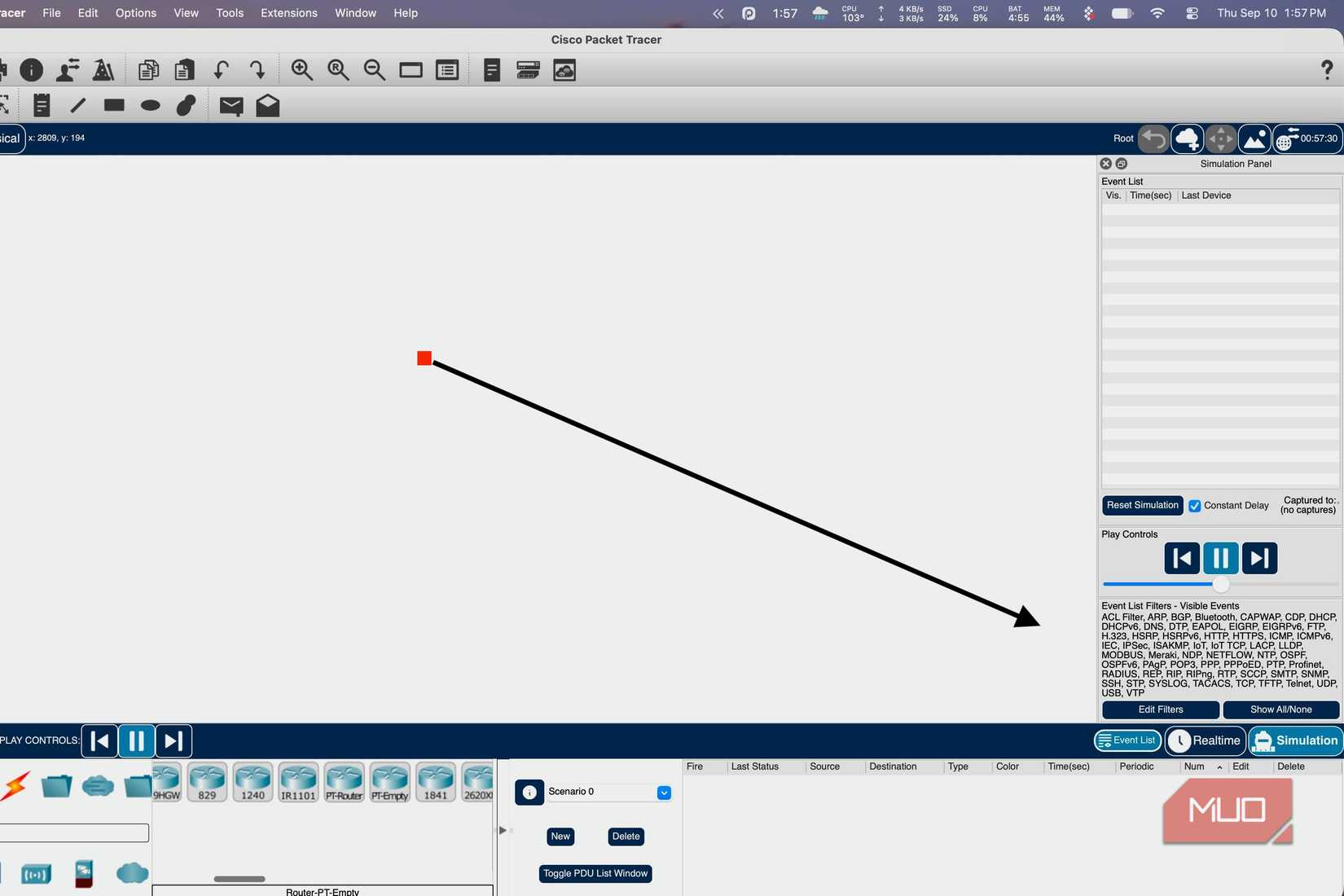

Packet Tracer позволяет проектировать топологии сети, просто перетаскивая устройства на рабочую область и соединяя их виртуальными кабелями. Программа исключает необходимость в физическом оборудовании, позволяя экспериментировать с Cisco-маршрутизаторами, коммутаторами, серверами и пользовательскими ПК. Кроме того, в ПО включены компоненты для IoT: умные лампы, датчики и термостаты, что позволяет моделировать логику взаимодействия устройств умного дома.

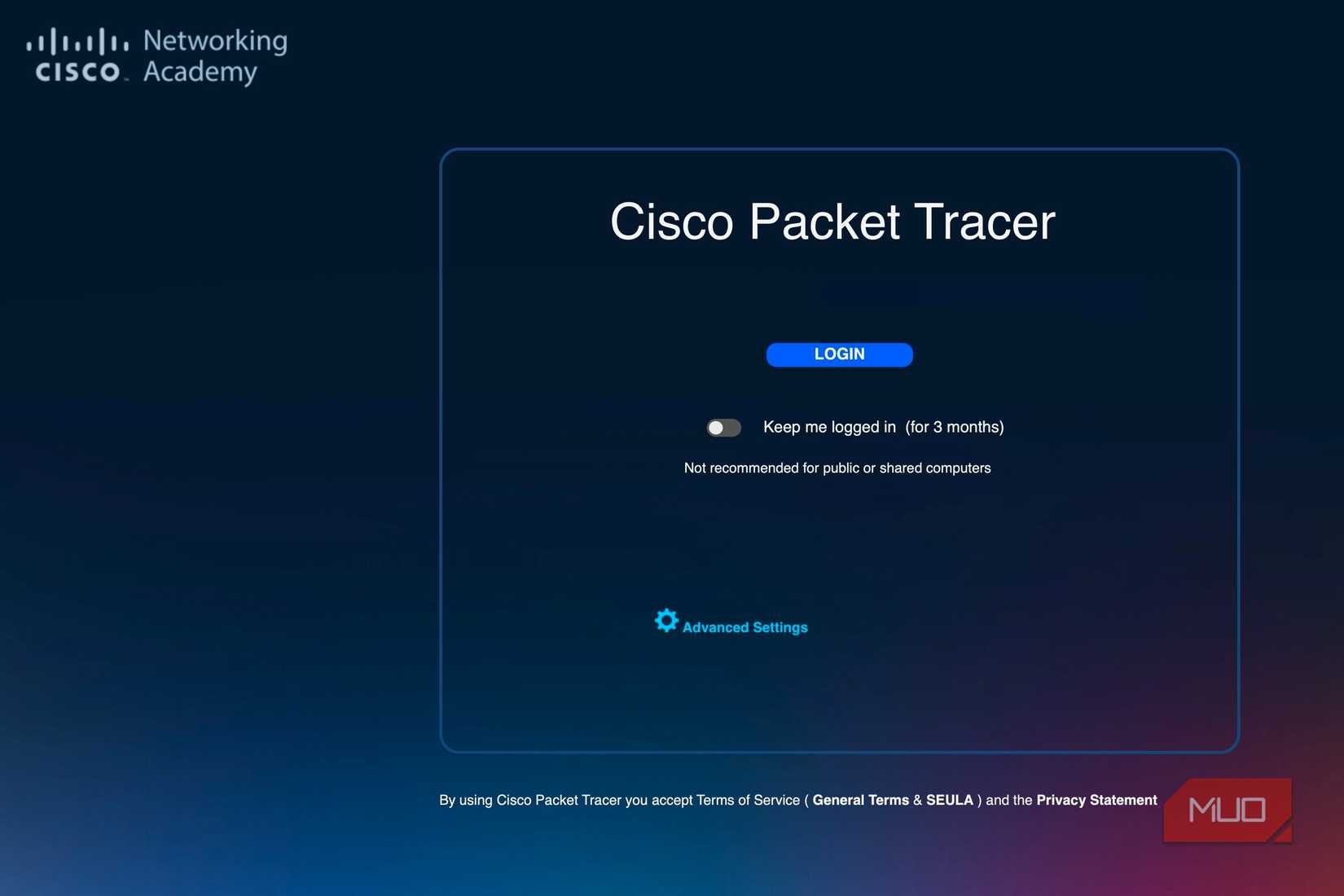

ПО доступно бесплатно после регистрации аккаунта в Cisco Networking Academy и работает на Windows, macOS и Linux. После настройки связей между устройствами пользователь может наблюдать за перемещением трафика в двух режимах:
- Режим реального времени: конфигурации применяются мгновенно, имитируя работу настоящей сети.
- Режим симуляции: позволяет отслеживать путь конкретного пакета, например, команды ping, шаг за шагом.

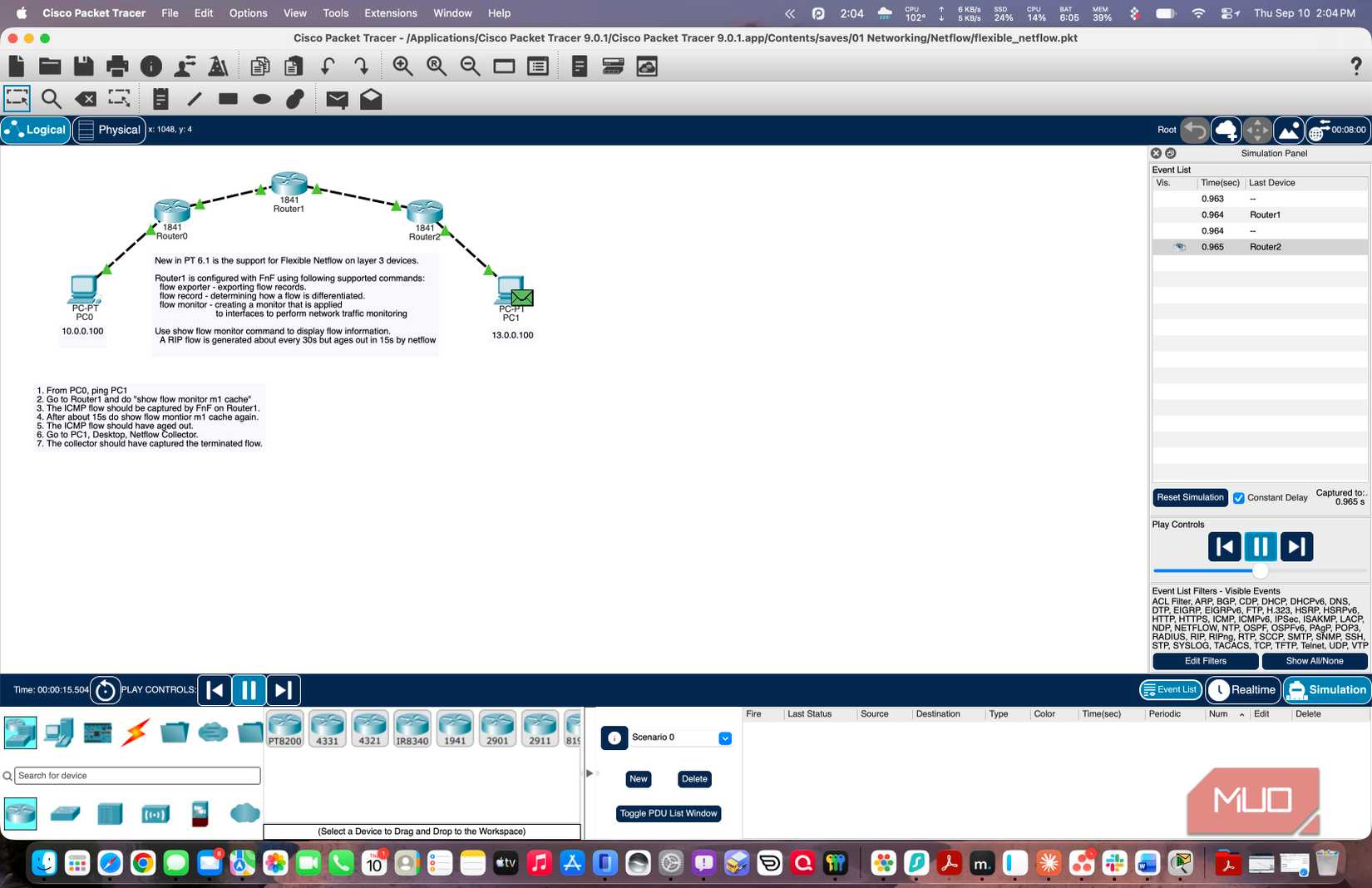

Именно режим симуляции дает глубокое понимание процессов. Пользователь видит, как пакет покидает ПК, проходит через коммутатор, достигает маршрутизатора и где именно «погибает» из-за ошибки в таблице маршрутизации. Наблюдение за каждым этапом прохождения данных позволяет понять, какой протокол обрабатывает пакет и почему происходит тот или иной сбой.
Преимущества работы через интерфейс командной строки
Хотя программа предлагает графические меню для быстрой настройки устройств, они менее эффективны для обучения. Настоящий прогресс начинается при использовании интерфейса командной строки (CLI), имитирующего Cisco IOS. Ввод команд вручную для настройки интерфейсов, создания VLAN или статических маршрутов заставляет разобраться в смысле каждого действия, а не полагаться на автоматические меню. Это критически важно, так как именно навыки работы в CLI проверяются на профессиональных сертификациях вроде CCNA.
Ограничения симулятора и подготовка к практике
Важно понимать, что Packet Tracer — это именно симулятор, а не эмулятор реального оборудования. Это накладывает определенные ограничения:
- Некоторые команды Cisco IOS ведут себя иначе, чем на реальных устройствах.
- Поддержка продвинутых протоколов, таких как BGP или MPLS, реализована лишь частично.
- Программа не моделирует нагрузку на процессор или память и не позволяет интегрировать стороннее оборудование.
Специалисты не рекомендуют полагаться на конфигурации из Packet Tracer для развертывания в реальных производственных сетях. Для таких задач лучше использовать эмуляторы, такие как GNS3 или EVE-NG. Тем не менее, для отработки основ, проверки топологии и доведения навыков ввода команд до автоматизма симулятор остается оптимальным инструментом. При построении сложных лабораторных работ рекомендуется начинать с малого: с двух маршрутизаторов и одной статической маршрутизации, постепенно усложняя архитектуру и ведя записи изменений, чтобы наглядно фиксировать причины возникающих ошибок.
Почему режим симуляции — лучший учитель
Книги по сетевым технологиям обычно излагают устройство таблиц маршрутизации по одной и той же схеме: краткий синтаксис, типовая диаграмма и переход к следующей главе. При этом они не дают наглядного представления о том, что происходит в недрах маршрутизатора, когда он сталкивается с «нелюбимым» маршрутом. В режиме симуляции Packet Tracer каждый «прыжок» (hop) пакета сопровождает детальная информация: вы видите, какой именно протокол отвечает за конкретный шаг и почему было принято то или иное решение.
Автор статьи вспоминает одну из первых лабораторных работ, где из-за опечатки в маршруте по умолчанию (default route) тестовый пинг обрывался за два шага до цели. Именно эта возможность визуально «проследить смерть пакета» избавляет от необходимости заучивать теорию — вы один раз видите ошибку своими глазами и запоминаете её навсегда.
Практическое применение для IoT и домашней автоматизации
Поддержка IoT-компонентов в Packet Tracer выходит за рамки простых датчиков. Она позволяет реализовать полноценный сценарий «умного дома», объединив беспроводной маршрутизатор, домашний шлюз (home gateway) и периферийные устройства. Вы можете написать простую логику, которая будет триггерить одно устройство на основе состояния другого. Хотя симулятор не способен воспроизвести все «причуды» и специфические баги реального оборудования, создание даже упрощенной модели дома дает понимание того, как именно эти устройства обмениваются данными внутри сети. Это значительно упрощает диагностику, когда в реальном умном доме что-то внезапно перестает работать без видимых причин.
Советы по организации «песочницы»
Для тех, кто только начинает знакомство с Packet Tracer, критически важно следовать принципу «от простого к сложному». Не стоит сразу пытаться собрать сеть из десятка устройств — одна лишь коммутация кабелей займет всё ваше учебное время. Оптимальный старт:
- Два маршрутизатора и одна связь между ними.
- Настройка статической маршрутизации.
- Проверка связи через ping до тех пор, пока пакет не начнет успешно достигать цели.
- Последовательное добавление коммутатора, а затем и второй подсети.
Отдельный совет — привыкнуть вести записи всех своих действий в текстовом файле. Записывайте, что именно вы изменили и к какому результату это привело. Это кажется избыточным на ранних этапах, но когда вы столкнетесь с двумя почти идентичными маршрутами, отличающимися лишь одним битом (например, маской /30 на неверном интерфейсе), такие записи станут единственным способом понять, что вы не совершаете одну и ту же ошибку дважды.
Пределы возможностей симулятора
Важно помнить о фундаментальной разнице: Packet Tracer — это именно симулятор, а не эмулятор железа. Он не моделирует характеристики производительности, такие как поведение устройства при реальной нагрузке на центральный процессор или нехватке оперативной памяти. Из-за этого конфигурации, которые корректно работают в симуляторе, могут вести себя непредсказуемо в продакшене. Если вы опираетесь на реализацию BGP в Packet Tracer, вы рискуете пропустить сложные «пограничные» случаи (edge cases), которые не заложены в логику программы. В таких ситуациях профессионалы всегда советуют тестировать настройки либо на настоящем «железе», либо в более продвинутых средах вроде GNS3 или EVE-NG.
В конечном итоге, Packet Tracer — это бесплатный инструмент для того, чтобы ошибаться. Если вы что-то сломали в виртуальной топологии, вы не теряете ничего, кроме пары часов свободного времени, зато приобретаете понимание, которое невозможно получить при сухом чтении документации.
