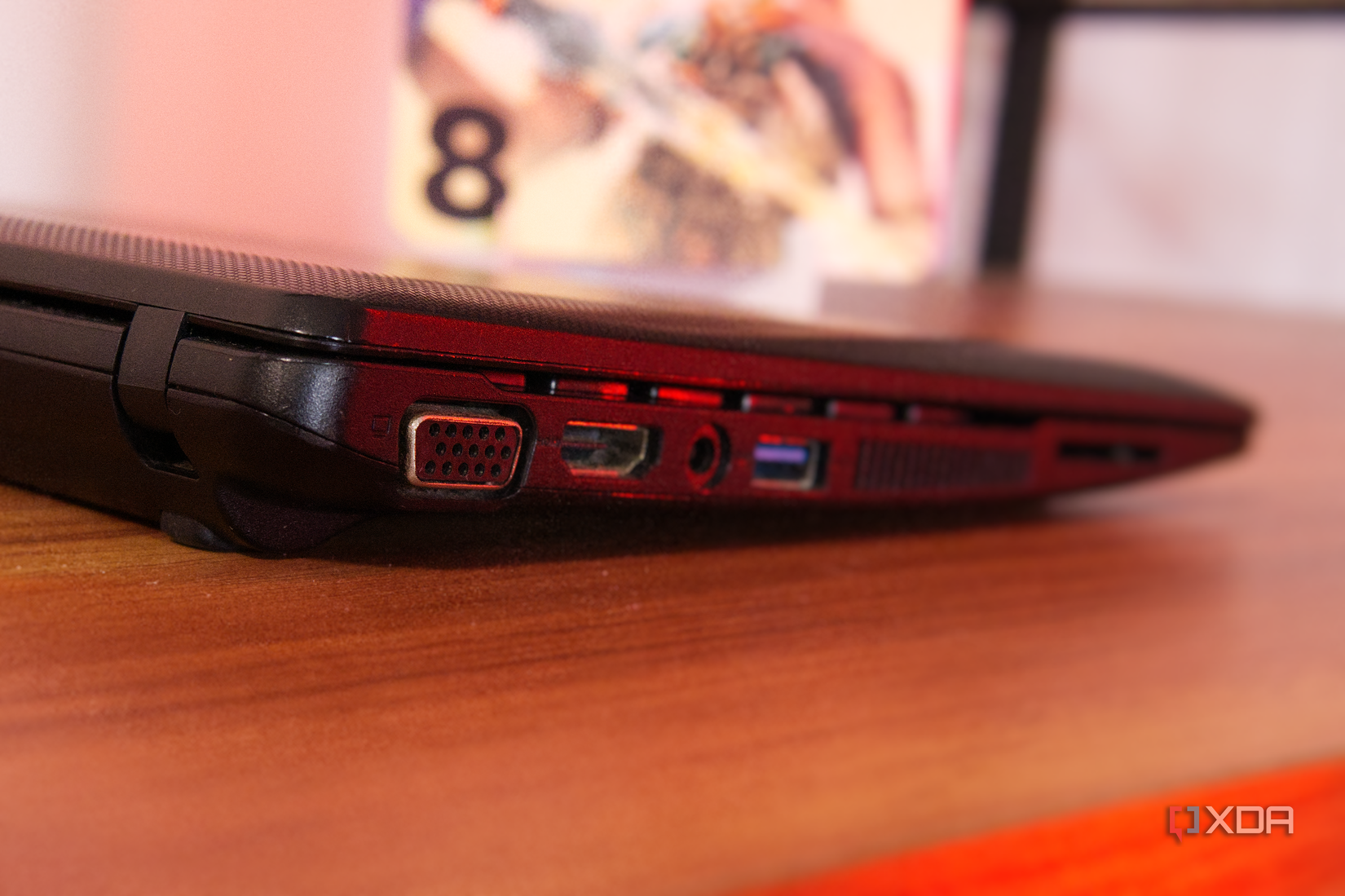

Разъем VGA, представленный компанией IBM в 1987 году вместе с линейкой компьютеров PS/2, по праву считается одним из долгожителей компьютерной индустрии. Несмотря на то что первоначальный графический стандарт, давший имя этому порту, давно устарел, сам 15-контактный разъем оставался востребованным на протяжении почти сорока лет. Его выживаемость объясняется не столько техническим совершенством, сколько простотой интеграции и повсеместной распространенностью, сделавшей его практически незаменимым в эпоху становления ПК.
Эволюция стандарта и причины популярности
До появления VGA компания IBM использовала адаптеры CGA и EGA, которые передавали цифровые сигналы через 9-контактные разъемы, что сильно ограничивало доступную палитру цветов. Переход на аналоговый RGB-сигнал стал революционным решением: видеокарта начала передавать сигналы с переменным напряжением, что позволило выбирать цвета из палитры в 262 144 оттенка. Хотя PS/2 задумывался как инструмент для сохранения контроля IBM над рынком, стандарт VGA вышел из-под влияния корпорации — производители клонов массово внедрили его, сделав стандартом для всей индустрии.
Аналоговая природа VGA идеально подходила для электронно-лучевых трубок (ЭЛТ). В отличие от современных ЖК-панелей, ЭЛТ-мониторы не имеют фиксированной сетки пикселей. Электронный луч просто сканирует экран с частотой, заданной синхросигналами, поэтому при повышении разрешения до 800×600 и выше видеокарте не требовалось менять кабель. 15 контактов разъема VGA вполне справлялись с задачами того времени.
Адаптация к новым требованиям
Индустрия успешно продлевала жизнь VGA, добавляя новые возможности вместо полной замены разъема. В конце 1980-х годов была основана ассоциация VESA, которая стандартизировала режимы высокого разрешения. Позднее, в середине 1990-х, технология Display Data Channel позволила использовать некоторые контакты разъема как шину данных, что дало мониторам возможность сообщать видеокарте о поддерживаемых разрешениях и частотах обновления. Контакт №9, изначально неиспользуемый, был перепрофилирован для питания 5В, что добавило функции plug-and-play.
С появлением DVI в 1999 году VGA получил еще одну отсрочку. Поскольку разъем DVI-I поддерживал передачу как цифровых, так и аналоговых сигналов, использование дешевых пассивных адаптеров позволило производителям видеокарт сохранять обратную совместимость с VGA в течение многих лет. Это привело к тому, что разъем стал стандартом для офисов, образовательных учреждений и проекционного оборудования.
Переход к цифре и наследие в корпоративном секторе
Судьба VGA была предопределена с распространением ЖК-панелей. Цифровым дисплеям с фиксированной сеткой пикселей требовалась прямая передача данных, тогда как VGA заставлял видеокарту выполнять двойное преобразование: из «цифры» в «аналог» и обратно на мониторе. Это часто приводило к искажениям, потере четкости текста или мерцанию изображения. Появление более совершенных интерфейсов DVI, HDMI и DisplayPort стало логичным финалом эпохи.

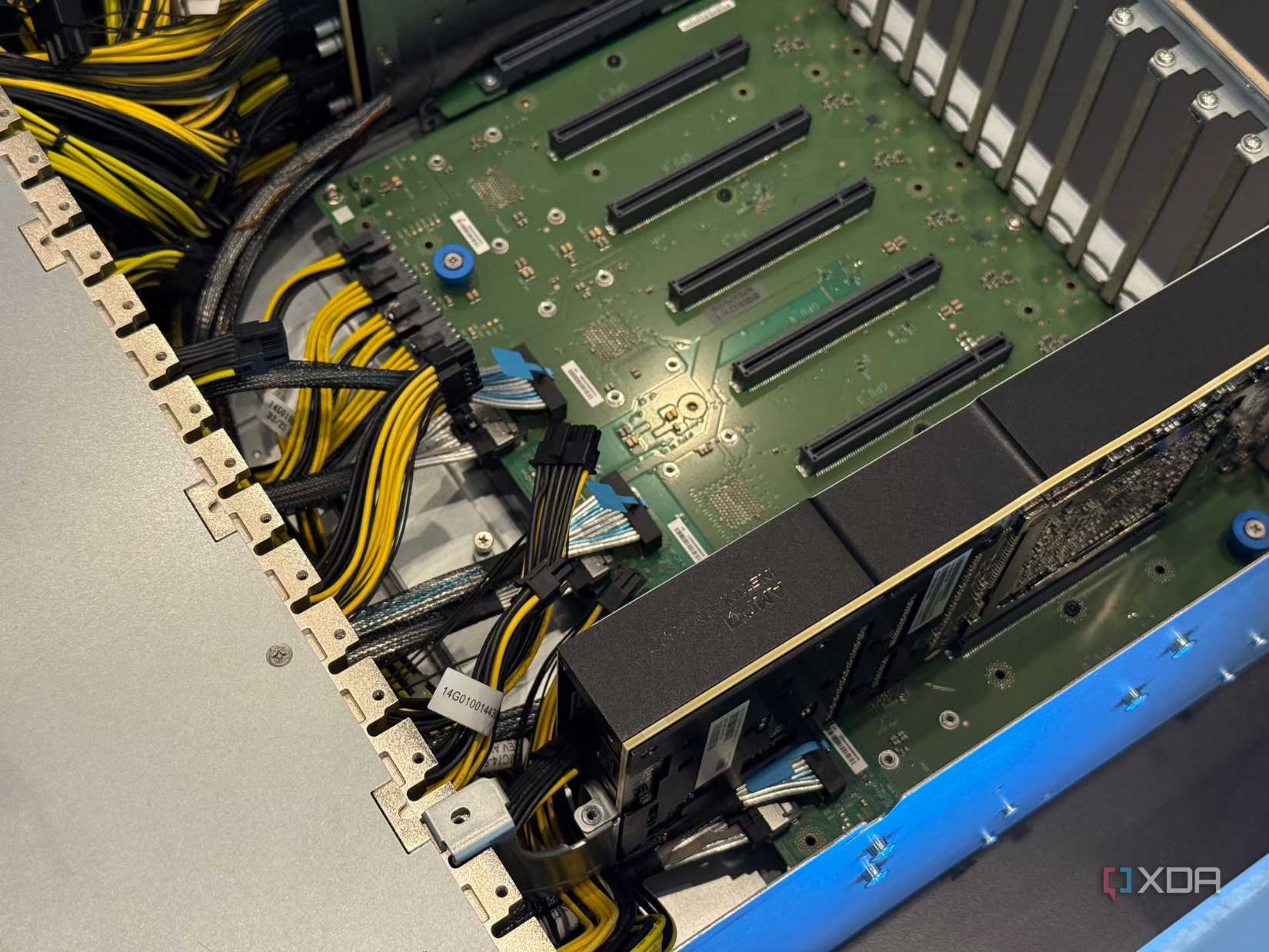

В декабре 2010 года компании Intel и AMD анонсировали планы по полному отказу от поддержки VGA в своих процессорах и чипсетах к 2015 году. Однако даже сегодня разъем не исчез полностью. Он сохраняет присутствие в корпоративном сегменте и на серверных платах, где часто устанавливаются контроллеры управления ASPEED, обеспечивающие вывод VGA для удобства системных администраторов при локальном обслуживании серверов. В промышленном секторе и KVM-переключателях порт продолжает эксплуатироваться по тем же причинам, в то время как в потребительском сегменте его роль окончательно перешла к HDMI и DisplayPort.
Технические особенности VGA: почему это была революция
Внедрение VGA в 1987 году стало качественным скачком по сравнению с предшественниками. Адаптеры CGA и EGA использовали дискретные значения «включено/выключено» для каждого цветового канала, что крайне ограничивало возможности цветопередачи. Переход на аналоговый RGB позволил видеокарте оперировать переменным напряжением, что обеспечило доступ к огромной палитре из 262 144 цветов. В стандартном режиме 320×200 точек система могла отображать до 256 цветов одновременно, что для того времени было выдающимся показателем.
Важно отметить, что стандарт VGA вышел из-под контроля IBM практически мгновенно. Если предыдущие разработки компании, такие как 8514/A и XGA, оставались локальными решениями, то VGA стал последним графическим стандартом IBM, за которым последовала вся индустрия «IBM-совместимых» ПК. Гибкость архитектуры позволила стандарту пережить даже те машины, для которых он изначально создавался.
Адаптация и недостатки ЖК-эпохи
Жизнеспособность разъема во многом поддерживалась усилиями ассоциации VESA. Помимо стандартизации BIOS-расширений для работы с высокими разрешениями, важную роль сыграли доработки на аппаратном уровне. Когда мониторы перестали быть «глупыми» приемниками сигнала, технология Display Data Channel (DDC) позволила реализовать полноценный обмен данными между дисплеем и видеокартой, что сделало VGA удобнее в использовании.
Однако с приходом плоских ЖК-панелей стали очевидны фундаментальные изъяны технологии. В отличие от ЭЛТ, где поток данных синхронизировался с движением электронного луча, ЖК-матрицы имеют фиксированную сетку пикселей. При подключении через VGA видеокарта преобразовывала цифровой сигнал в аналоговый, а монитор был вынужден совершать обратную процедуру — определять границы каждого пикселя в непрерывном сигнале. Если этот процесс происходил неидеально, пользователь сталкивался с «мыльным» текстом, дрожанием или легким смещением изображения. Именно поэтому мониторы той эпохи были оснащены кнопками «Auto-adjust» (автоматическая настройка), которые многим пользователям приходилось нажимать регулярно, чтобы подстроить фазу сигнала под конкретное разрешение.
Путь к закату и современное состояние
Появление DVI в 1999 году не уничтожило VGA, а, наоборот, парадоксальным образом продлило ему жизнь. Благодаря спецификации DVI-I, передававшей аналоговые данные, производители видеокарт могли комплектовать устройства простыми пассивными переходниками. Это позволило сохранить «VGA-парк» в офисах и учебных заведениях даже при переходе на новые видеокарты.
Решающий удар был нанесен с развитием HDMI 1.0, добавившего передачу аудиопотока, и внедрением DisplayPort. Когда в декабре 2010 года гиганты индустрии, включая Intel и AMD, объявили о планах полного отказа от VGA к 2015 году, это стало официальным признанием того, что эра аналоговой передачи данных завершилась. Сегодня, несмотря на вытеснение с потребительского рынка, разъем остается важным инструментом в инфраструктурных проектах. Он широко представлен в серверном оборудовании, промышленных дисплеях и KVM-переключателях, где его простота и проверенная десятилетиями надежность все еще востребованы администраторами для оперативного доступа к устройствам без необходимости в сложных цифровых конвертерах.
