Вердикт и особенности Gigabyte Gaming 1000GM PG5
Блок питания Gigabyte Gaming 1000GM PG5, произведенный OEM-компанией HEC, демонстрирует эффективность уровня Platinum, что превышает заявленный на упаковке сертификат Gold. Устройство обладает средними для своего класса электрическими характеристиками, оснащено исключительно японскими конденсаторами и обеспечивает хороший баланс между уровнем шума и рабочими температурами.
Система защиты T-Guard обеспечивает владельцам мощных видеокарт дополнительную уверенность, отслеживая перегрев разъема 12V-2×6 и при необходимости отключая питание. Несмотря на то что при высоких нагрузках и нагреве блок становится шумным, десятилетняя гарантия и цена в 170 долларов делают его рациональным выбором.
Преимущества и недостатки
- Плюсы: эффективность уровня Platinum, защита разъема T-Guard, использование только японских конденсаторов, оптимальное соотношение шума и температуры, тихая работа при типичных нагрузках, 135-мм вентилятор с гидродинамическим подшипником, нативный разъем 12V-2×6, полностью модульная система кабелей, гарантия 10 лет.
- Минусы: высокий уровень шума при нагреве, заниженный рейтинг на маркировке Gold, скудная комплектация.
О компании Gigabyte и позиционировании модели
Компания Gigabyte Technology, основанная в Тайбэе в 1986 году, является одним из крупнейших в мире производителей материнских плат и видеокарт, а бренд AORUS прочно закрепился на рынке оборудования для энтузиастов. Выпуск блоков питания — сравнительно недавняя и скромная часть бизнеса Gigabyte. Компания не производит их самостоятельно, а заказывает разработку платформ у сторонних OEM-поставщиков, выпуская продукцию под сериями UD, P-series и AORUS.
Gaming 1000GM PG5 — новейшая попытка Gigabyte занять верхний сегмент массового рынка. Данная модель мощностью 1000 Вт является духовным преемником популярного устройства UD1000GM PG5. Блок питания соответствует стандартам ATX 3.1 и PCIe 5.1, оснащен нативным разъемом 12V-2×6 и 135-мм вентилятором. Важно отметить, что производитель заявляет использование 100% японских конденсаторов. Несмотря на наличие сертификатов Platinum от CLEAResult (80 PLUS) и Cybenetics, устройство продвигается с логотипами 80 PLUS Gold. Модель также доступна в белом цвете под названием 1000GM PG5 ICE.
Комплектация и дизайн

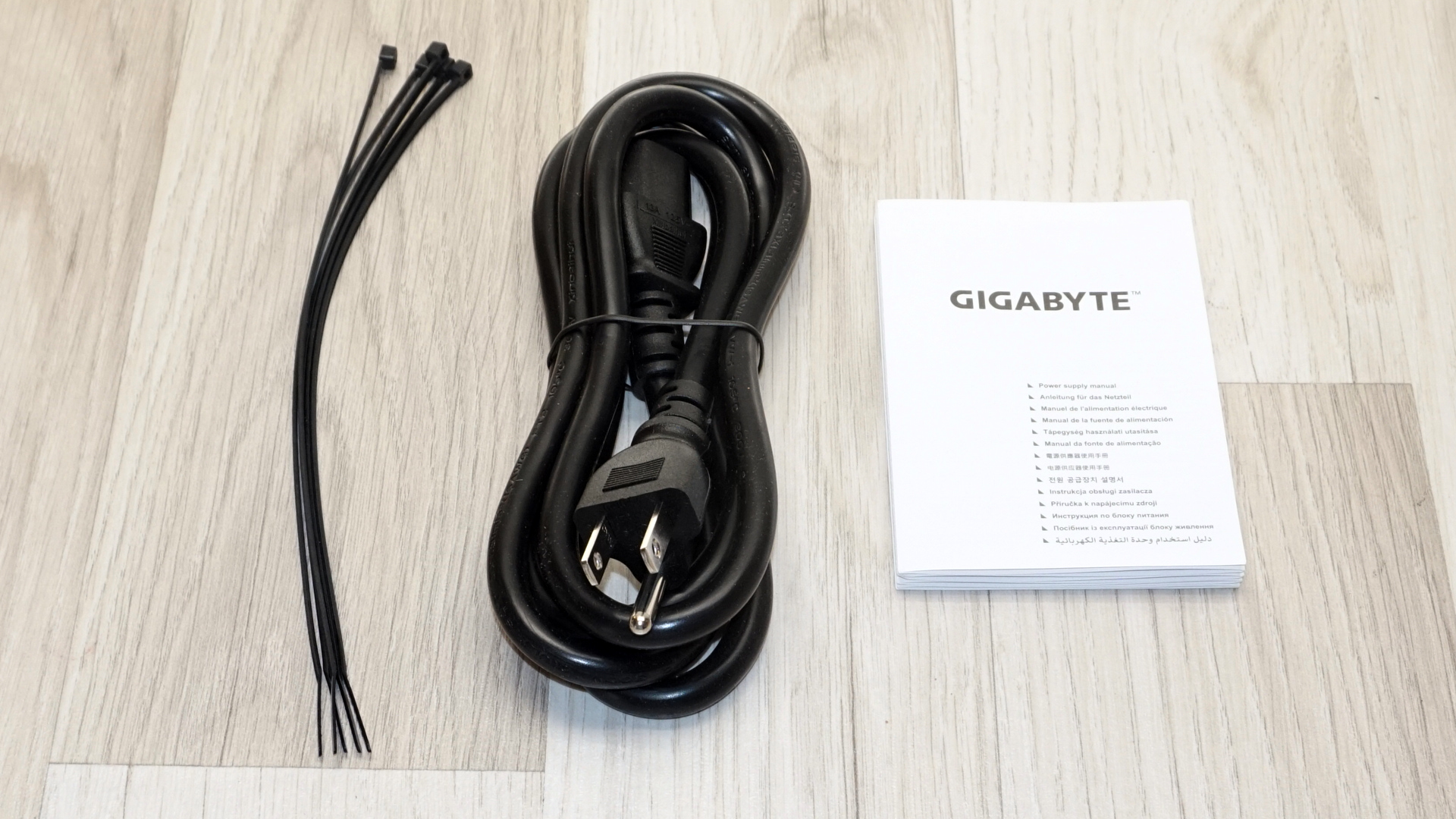

Gaming 1000GM PG5 поставляется в черно-оранжевой коробке. Комплектация устройства весьма скромна: помимо самого блока питания в ней присутствуют только кабель питания переменного тока, четыре черных кабельных стяжки и мультиязычное руководство пользователя. В комплекте отсутствуют ленты-липучки, гребенки для кабелей и даже крепежные винты, что для модели за 170 долларов является признаком излишней экономии.
Конструкция кабелей и внешний вид

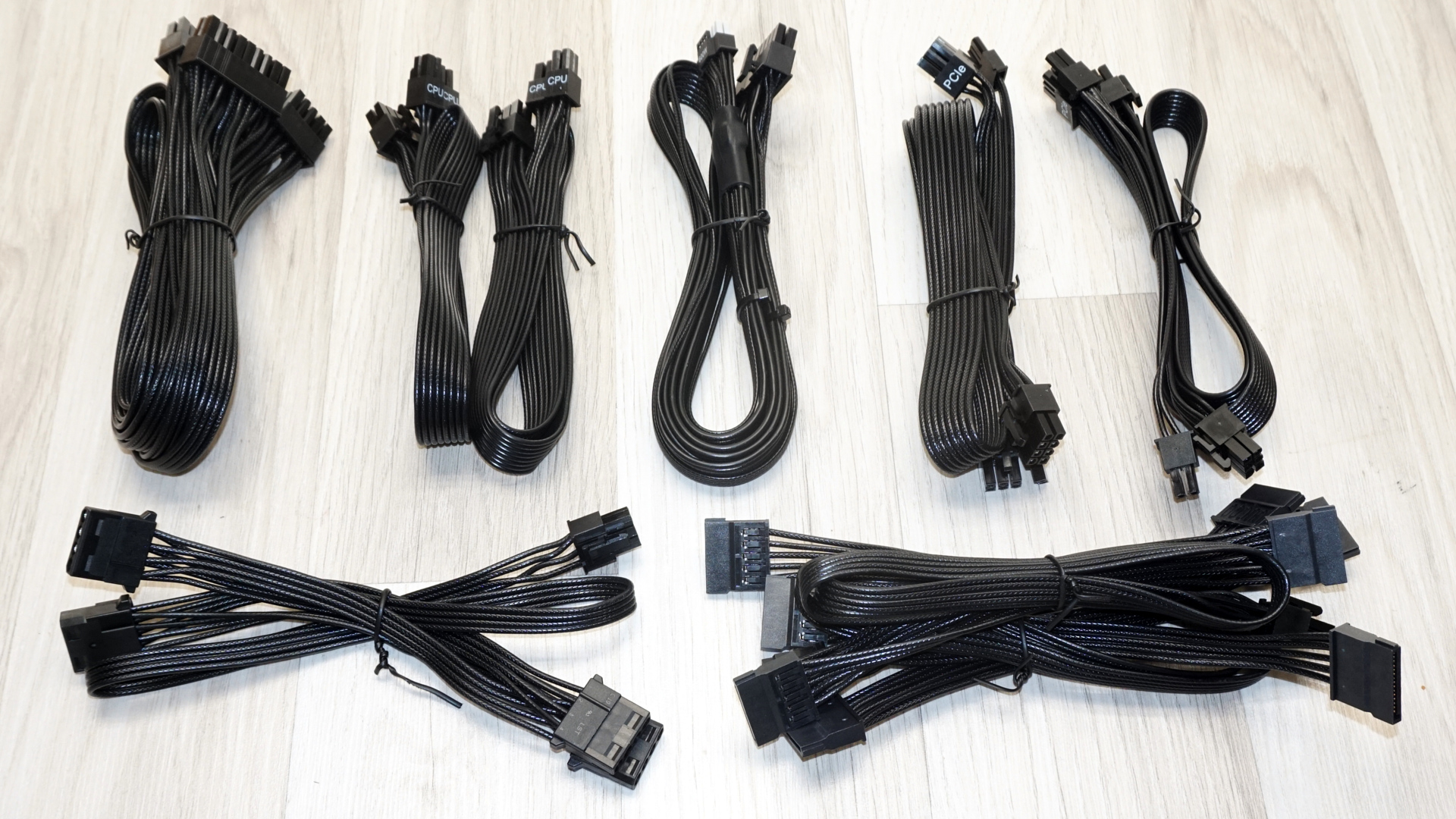

Все кабели являются модульными, включая основной 24-контактный ATX. Gigabyte использует черные плоские кабели с тиснением, где каждый провод изолирован индивидуально, но объединен в общую ленту, что облегчает укладку. Нативный кабель 12V-2×6 мощностью 600 Вт снабжен двухцветным разъемом: передняя часть выполнена в светло-сером цвете, чтобы было проще заметить неполное подключение.
Габариты блока составляют 150 x 150 x 86 мм. Длина в 150 мм позволяет устанавливать его практически в любой корпус формата ATX, хотя в очень компактных сборках может потребоваться дополнительное пространство для модульных кабелей. Дизайн корпуса проработан детальнее, чем у большинства аналогов в этом ценовом сегменте: верхняя часть окрашена в темно-металлический «оружейный» серый цвет, а нижняя панель и торцы — в матовый черный.
Дизайн и особенности конструкции

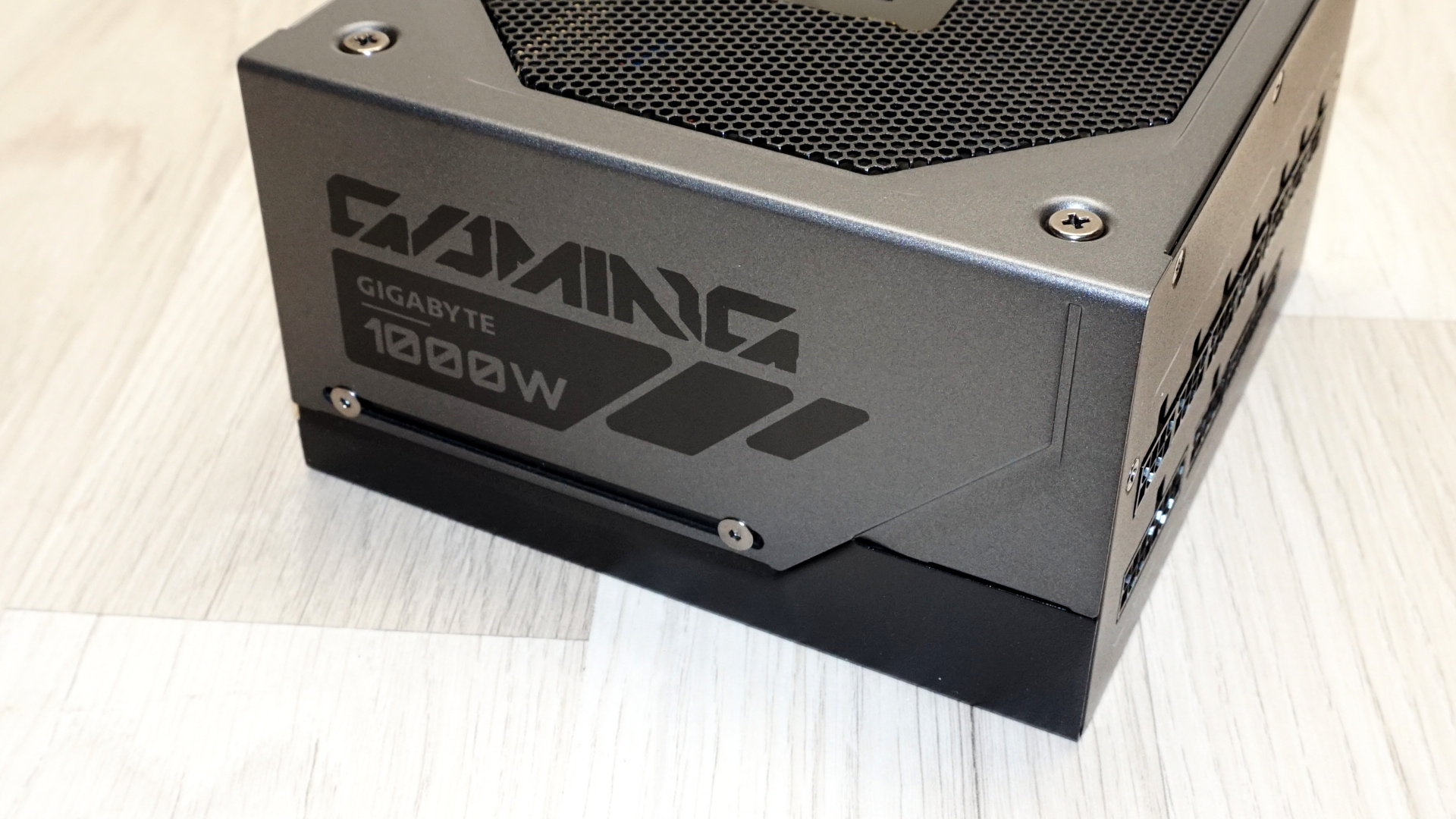

На боковых гранях блока питания размещены крупные рельефные логотипы «GAMING» и Gigabyte, а также указание номинальной мощности. Решетка вентилятора выполнена в форме перфорированного восьмиугольника с логотипом Gaming в центре, по углам которого расположены четыре открытых винта. Наклейка со спецификациями находится на стороне, противоположной вентилятору. Задняя панель почти полностью перфорирована сотовым узором, на ней расположены лишь выключатель питания и разъем переменного тока. Примечательно, что отдельного переключателя для управления полупассивным режимом вентилятора не предусмотрено — он активен постоянно.

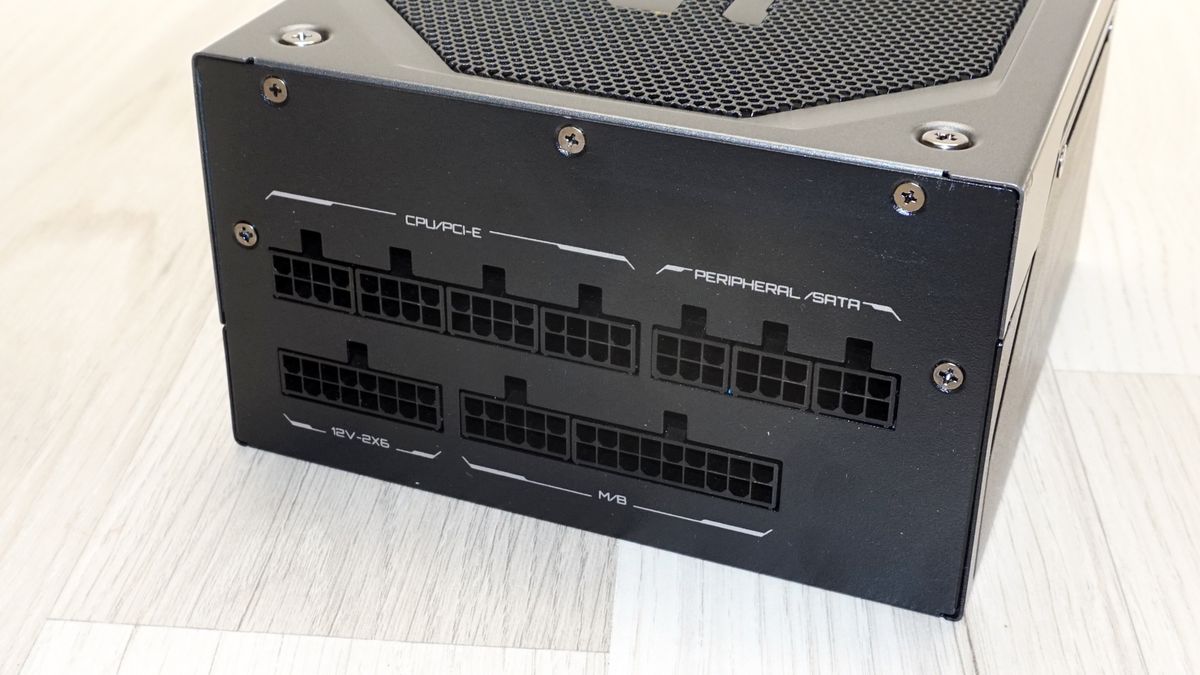

Модульная панель на передней стороне организована четко и снабжена понятной маркировкой. Здесь находятся четыре разъема для кабелей CPU и PCIe, три разъема для периферии и SATA, основной 24-контактный разъем для материнской платы, а также отдельно выделенный в нижнем левом углу разъем для нестандартного кабеля 12V-2×6.
Система защиты T-Guard
Ключевым нововведением по сравнению с моделью UD1000GM PG5 стала система T-Guard — функция, на которую Gigabyte делает основной маркетинговый упор. По заявлению производителя, прецизионные термисторы в режиме реального времени отслеживают температуру коннектора 12V-2×6. При обнаружении аномального нагрева система отключает питание видеокарты, при этом остальная часть ПК продолжает работу. Если процессор оснащен интегрированной графикой и монитор подключен к материнской плате, пользователь может сохранить данные перед выключением. Для восстановления подачи питания на видеокарту потребуется перезагрузка.
Модель UD1000GM PG5 не имела подобных решений и опиралась исключительно на стандартные функции защиты, которые бесполезны при локальном перегреве коннектора, так как ток распределяется по множеству контактов, и общее потребление не достигает лимита OCP. Прямой температурный мониторинг направлен на борьбу с основной причиной плавления разъемов, с которой сталкивались владельцы мощных видеокарт в последние годы. Сама концепция выглядит надежной и работоспособной, если только рост температуры не происходит слишком резко, а датчик успевает среагировать своевременно.
Внутреннее устройство

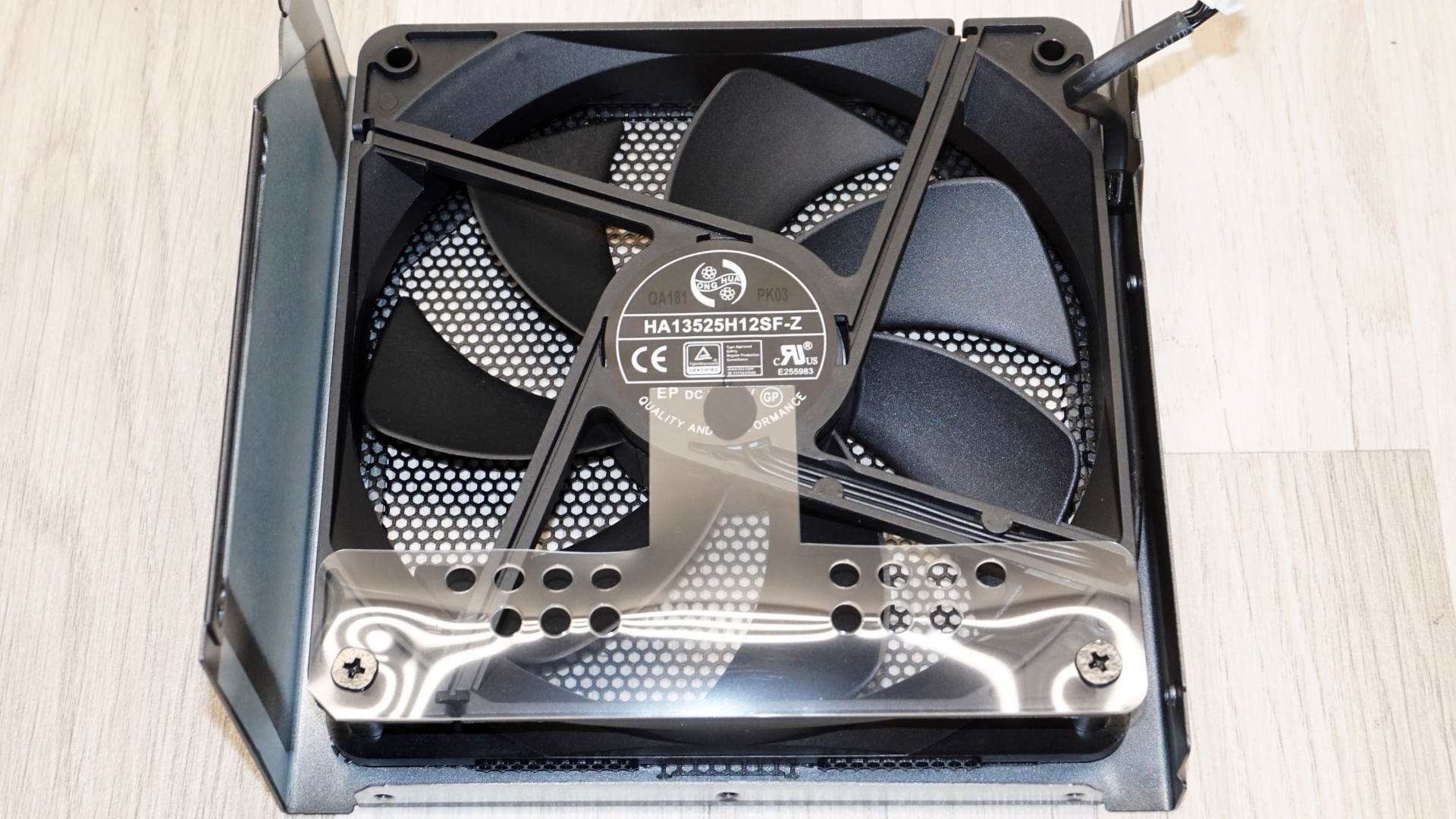

За охлаждение отвечает 135-мм вентилятор Hong Hua HA13525H12SF-Z на гидродинамическом подшипнике (FDB) с силой тока 0,50 А. Эти вентиляторы отличаются надежностью и должны прослужить в течение десятилетнего гарантийного срока. Использование 135-мм модели позволяет достичь высокой эффективности обдува при меньших оборотах по сравнению со 120-мм вентиляторами, что снижает уровень шума; вероятно, именно поэтому корпус блока увеличен до 150 мм. Прозрачная пластиковая пластина под вентилятором направляет поток воздуха на радиаторы.

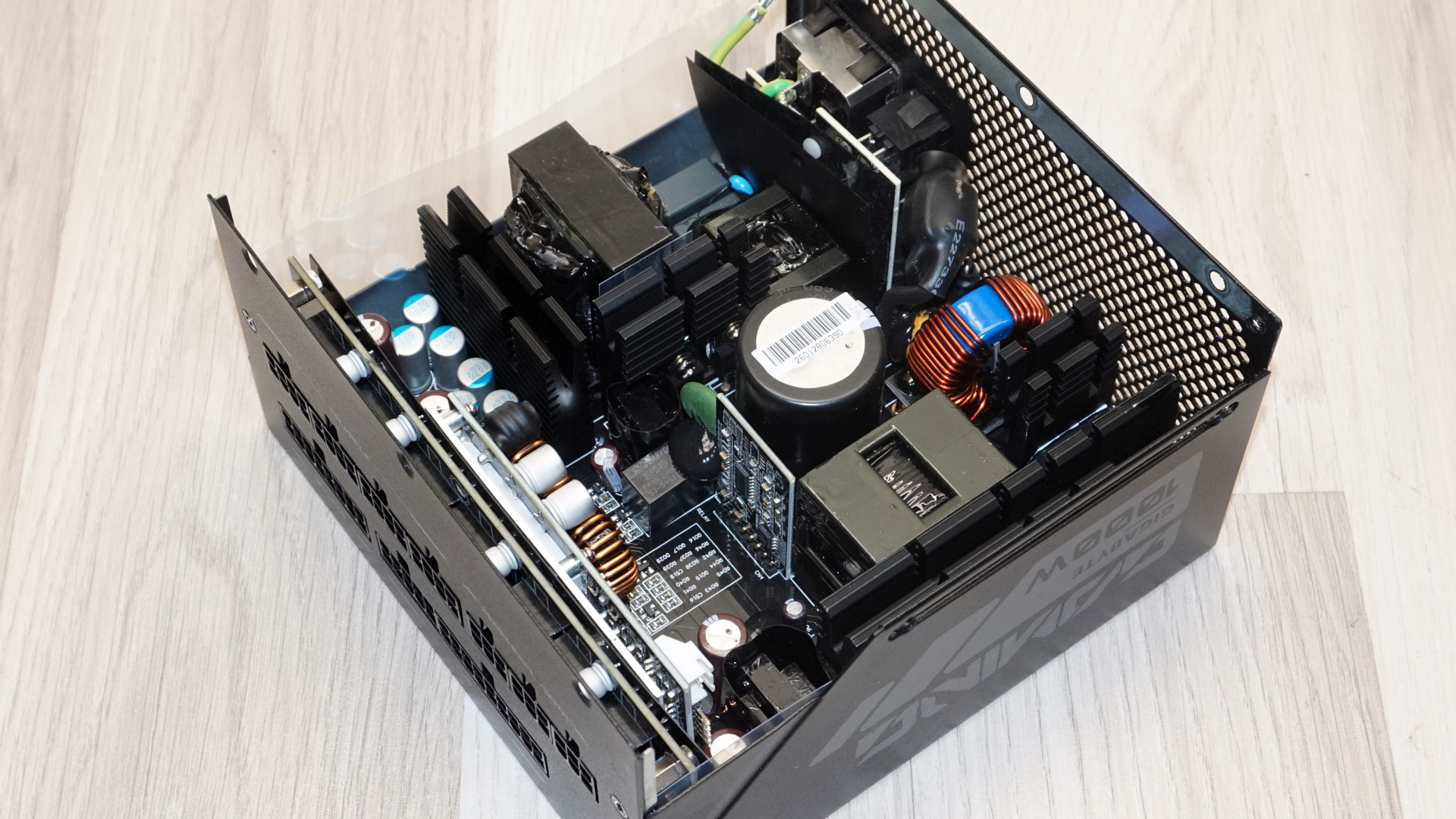

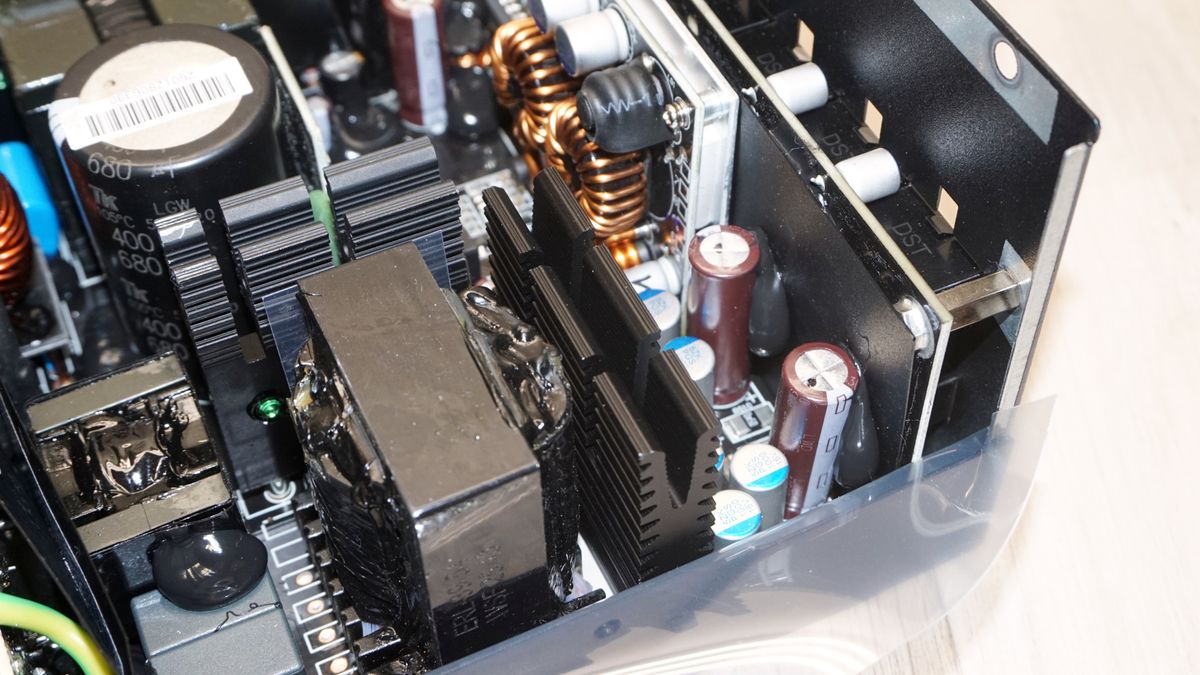

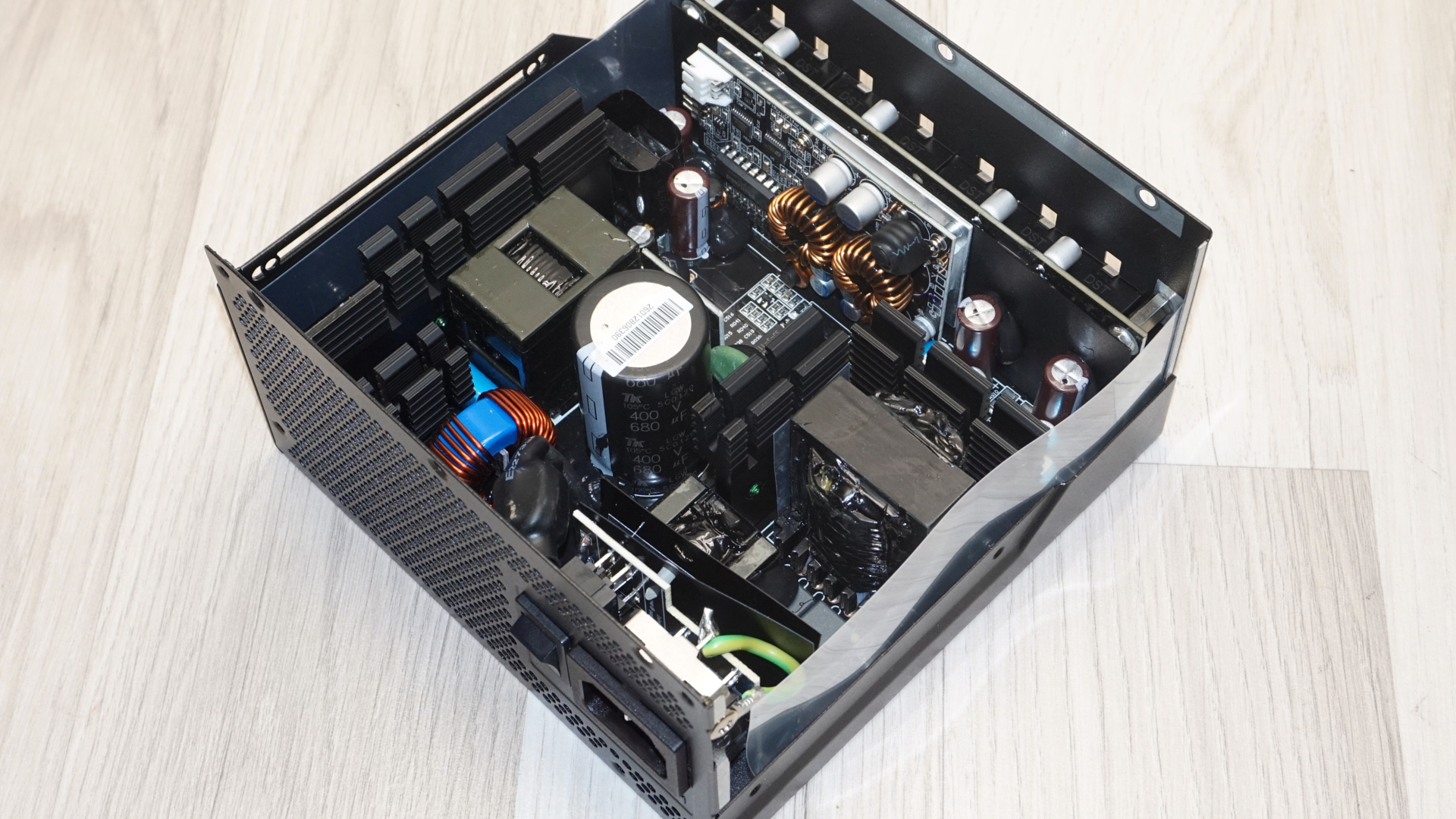

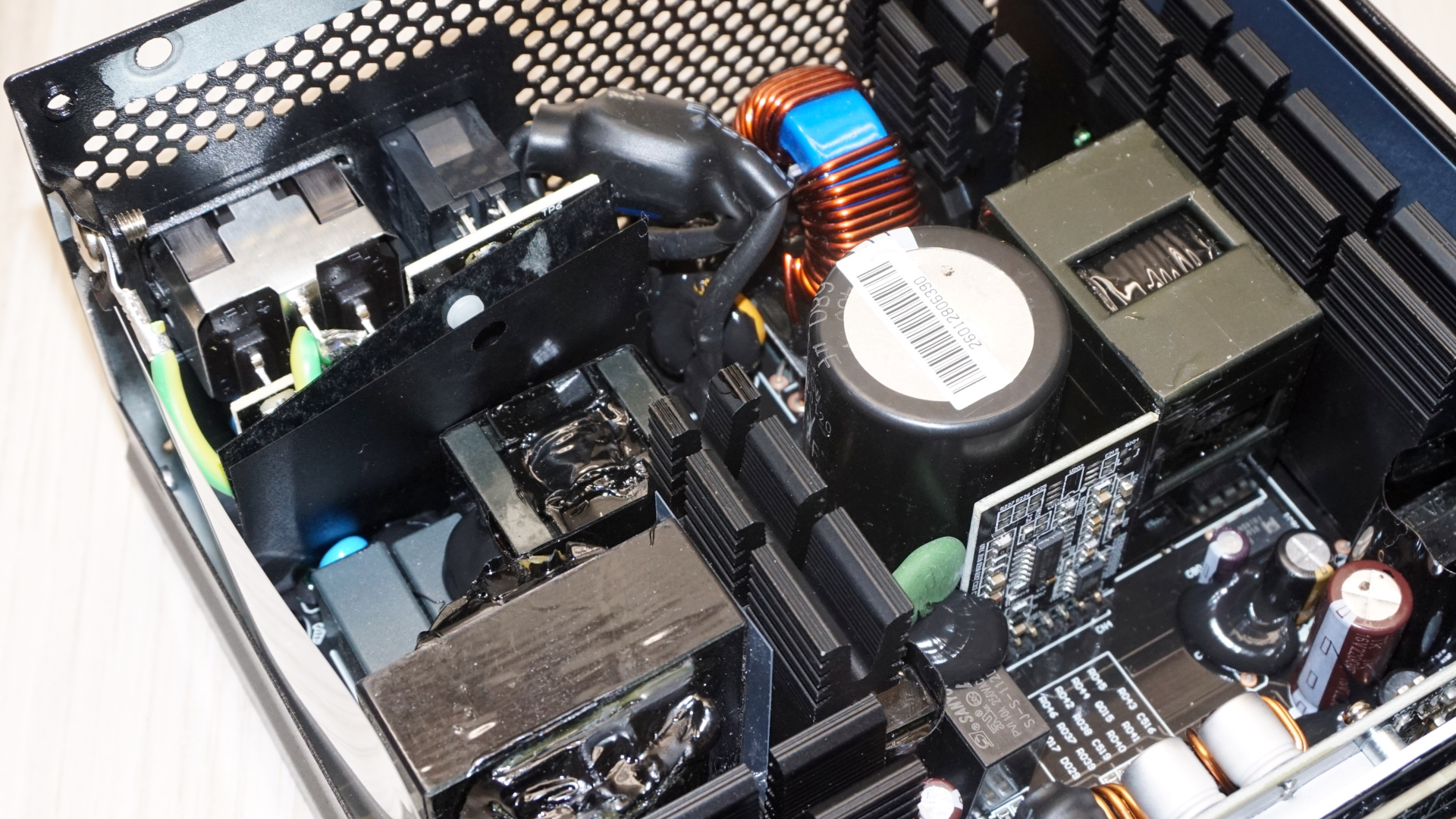

OEM-производителем платформы Gaming 1000GM PG5 является компания HEC. Платформа выглядит современной, с двухштырьковыми радиаторами для активных компонентов и продуманной компоновкой. Фильтр помех включает четыре Y-конденсатора, три X-конденсатора, две индуктивности и варистор (MOV). Защита от пускового тока реализована с помощью NTC-термистора и реле. В узле выпрямления установлены два диодных моста на отдельном радиаторе. Каскад APFC включает три MOSFET-транзистора CRJW125N60G2F и повышающий диод. Основной конденсатор — японский Toshin Kogyo (TK) на 680 мкФ / 400 В, рассчитанный на 105 °C. Первичная инверсия выполнена на двух транзисторах NCE 65TF099F по схеме полумостового LLC-резонансного преобразователя.

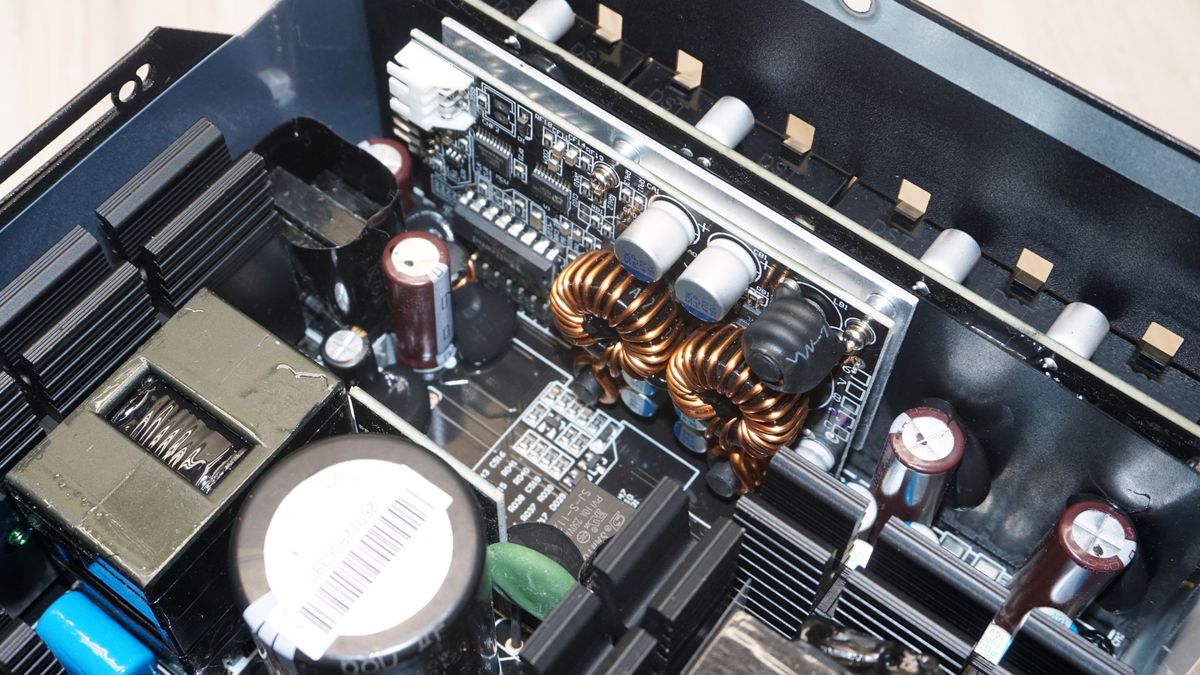

На вторичной стороне линия 12 В генерируется шестью MOSFET-транзисторами с синхронным выпрямлением, а линии 3,3 В и 5 В — преобразователями DC-DC на вертикальной дочерней плате. Заявление Gigabyte о 100% японских конденсаторах подтвердилось: все электролитические и полимерные компоненты поставляются компанией TK, что является отличным показателем для блока питания стоимостью 170 долларов.
Результаты тестирования при 25°C
В ходе тестирования использовались высокоточные электронные нагрузки до 2700 Вт, осциллограф Rigol DS5042M, анализатор мощности Extech 380803, цифровые термометры UNI-T UT-325 и другое оборудование. При температуре 25 °C блок питания Gaming 1000GM PG5 показал результаты выше, чем подразумевает сертификация Gold: средний КПД составил 92,6% при 230 В и 90,6% при 115 В, с пиковыми значениями 93,8% (при 50% нагрузке, 230 В) и 92% (при 30% нагрузке, 115 В).
Эффективность и акустические характеристики

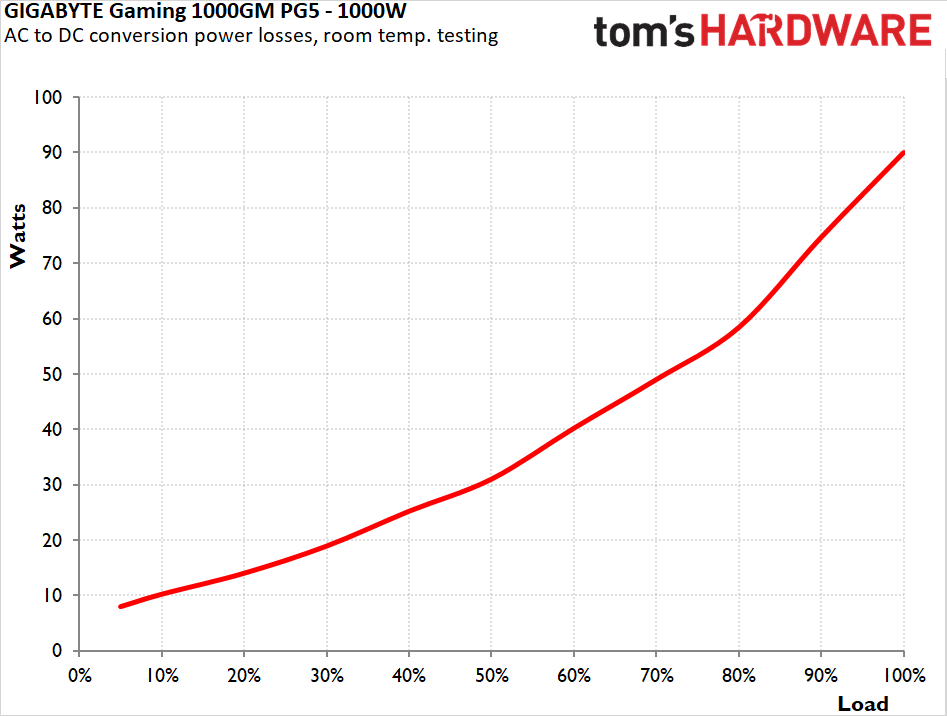

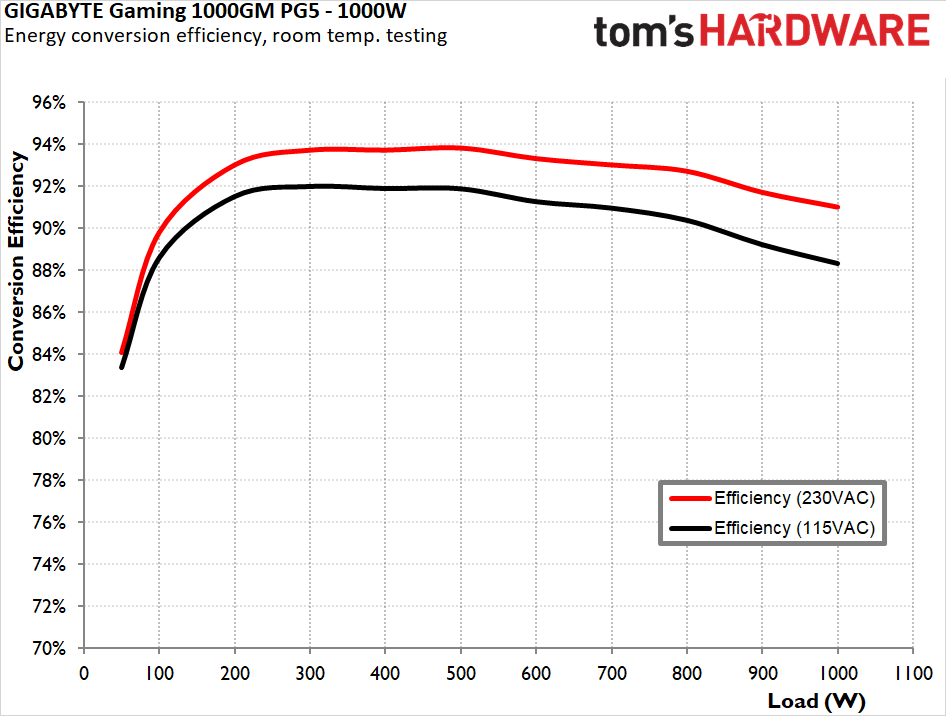

Даже при постоянной нагрузке 1000 Вт КПД блока питания составляет 91,0% и 88,5% соответственно. Это показатели уровня Platinum, что полностью соответствует сертификациям, которыми обладает устройство: 80 PLUS Platinum от CLEAResult и ETA Platinum от Cybenetics. Причины, по которым Gigabyte предпочла маркировать его как «золотой» блок, остаются загадкой.

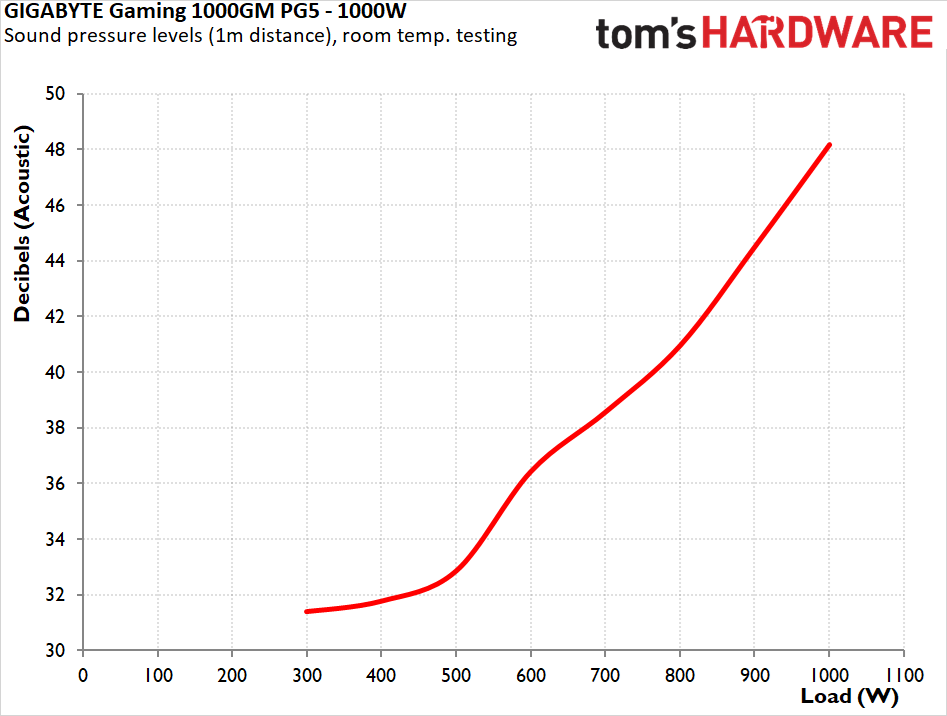

Баланс между тепловыми и акустическими характеристиками впечатляет. Вентилятор полностью остановлен при нагрузке до 30% (примерно 300 Вт), что покрывает большинство сценариев работы за ПК. Как только вертушка начинает вращение, шум остается едва различимым вплоть до 500 Вт, где показатель достигает 33 дБ(А). Далее уровень шума растет постепенно: до 36,4 дБ(А) при 600 Вт, до 41 дБ(А) при 800 Вт и до 48,2 дБ(А) при длительной нагрузке 1000 Вт. Последняя цифра ощутима, однако это уровень нагрузки, который большинство систем редко поддерживают непрерывно.
Тестирование в условиях высоких температур

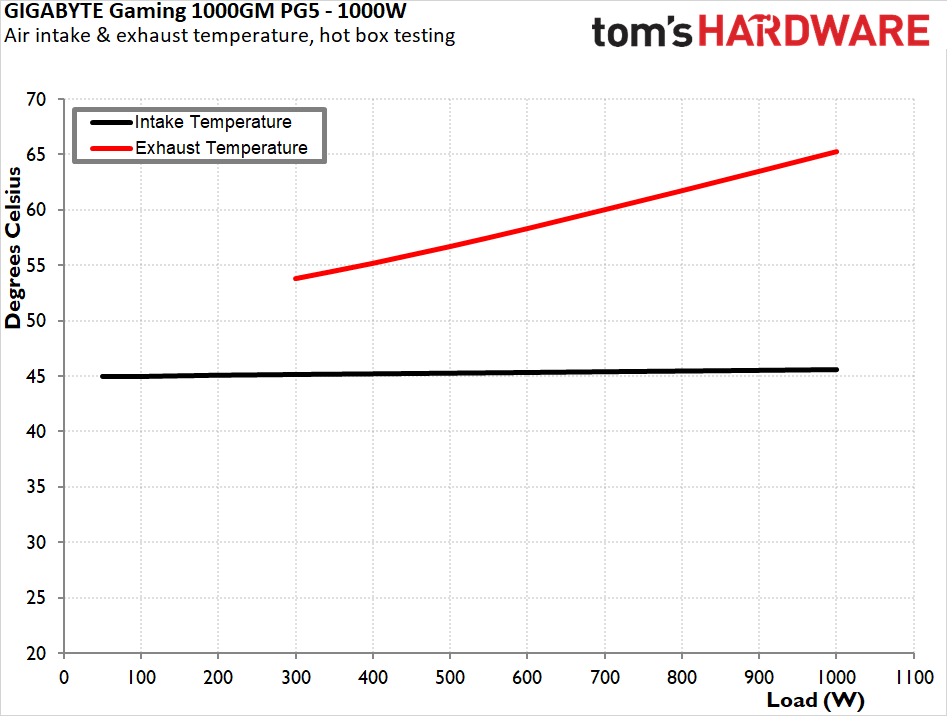

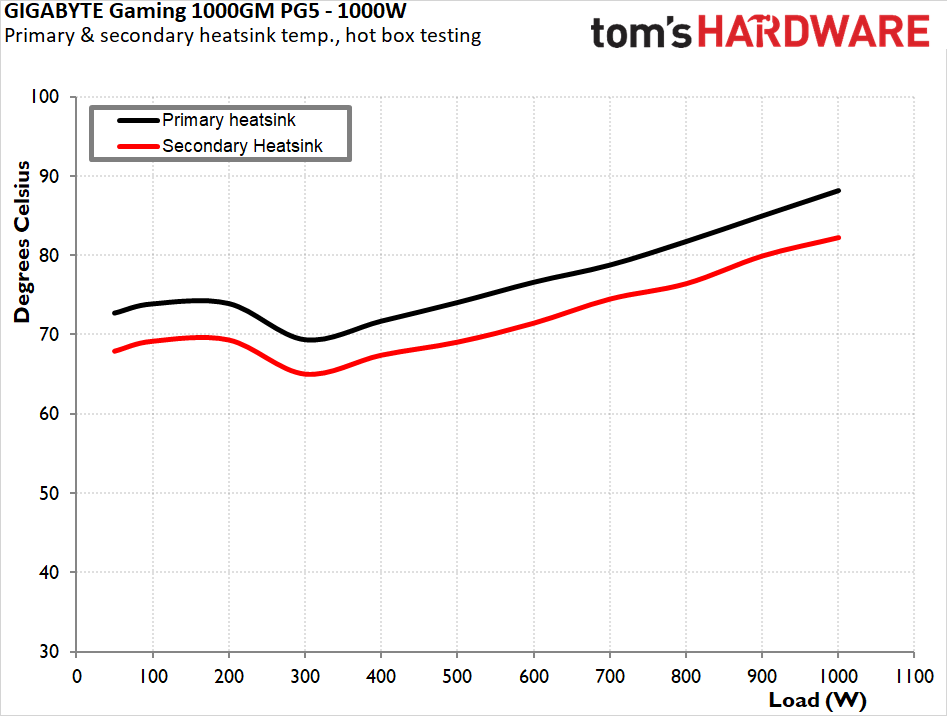

Внутри термокамеры при температуре окружающей среды около 45°C КПД падает всего на 0,8%, составляя в среднем 91,8% при 230 В перем. тока и 89,8% при 115 В перем. тока. При полной нагрузке показатели достигают 89,9% и 87,4% соответственно. Это минимальная деградация при росте температуры на 20°C, что свидетельствует о высоком качестве компонентов и их устойчивости к неблагоприятным условиям.

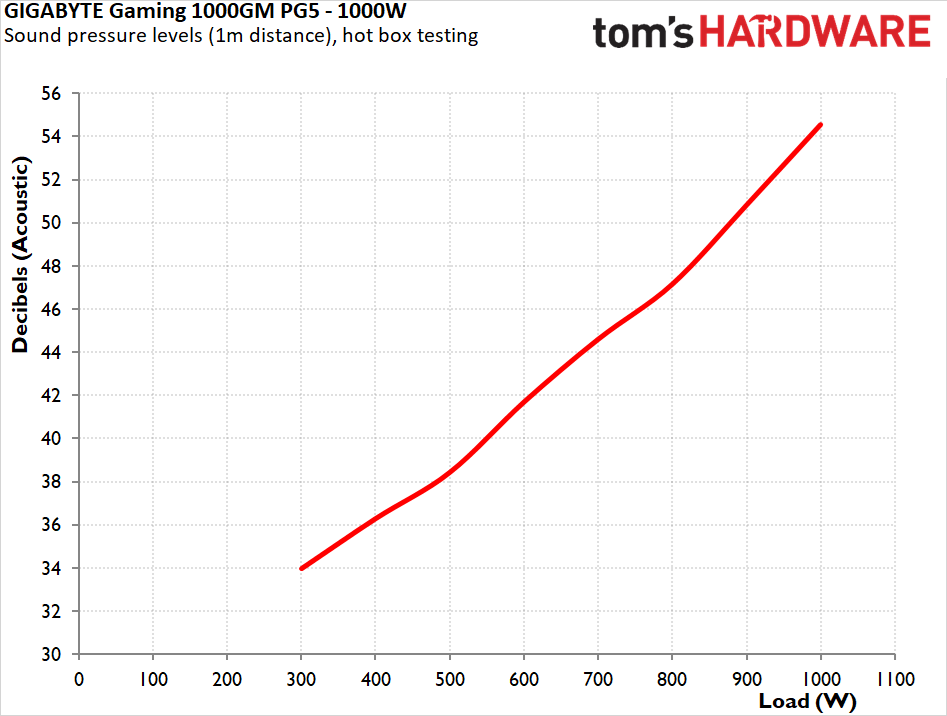

Ситуация с вентилятором при нагреве иная: он также бездействует до 300 Вт, но стартует на более высокой скорости и разгоняется быстрее, достигая 38,3 дБ(А) при 500 Вт и 47,2 дБ(А) при 800 Вт. При постоянных 1000 Вт шум вентилятора доходит до 54,5 дБ(А), работая практически на максимуме, что делает его очень громким и заметным. Зато внутренние температуры остаются низкими: радиаторы первичной и вторичной цепей достигают лишь 88°C и 82°C соответственно при полной нагрузке. Это приемлемые показатели для работы на максимуме в 45-градусной среде, а компоненты рассчитаны на такие условия. Очевидно, Gigabyte сделала выбор в пользу долговечности.
Качество БП и основные выводы
Регулировка напряжения на второстепенных линиях хорошая, на линии 12 В — средняя. В диапазоне нагрузки от 20% до 100% отклонения по линиям 3,3 В и 5 В составили всего 0,5%, что является исключительным результатом. Регулировка по линии 12 В составила 1,3% — это не лидерский показатель, но вполне достойный. Подавление пульсаций очень эффективное: на линии 12 В пиковое значение составило 48 мВ, а на 3,3 В и 5 В не превысило 26 мВ. Учитывая лимиты ATX в 120 мВ и 50 мВ, запас по линии 12 В составляет 60%, а по второстепенным — 48%.
В ходе оценки были проверены механизмы защиты: OCP, OVP, OPP и SCP. Все они срабатывают корректно. При разогреве устройства OCP срабатывала на 136% (27,2 А) по линиям 3,3 В и 5 В, и на 120% (100 А) по линии 12 В, а защита от перегрузки по мощности (OPP) отключала блок на 116% нагрузки (около 1160 Вт).
Итоги
Gigabyte Gaming 1000GM PG5 — это сбалансированный блок питания, который компания даже недооценивает. Платформа HEC современна, а использование японских конденсаторов во всех узлах — большой плюс для данного ценового сегмента. Устройство полностью соответствует стандартам ATX 3.1 и PCIe 5.1. Приоритет надёжности над выжиманием максимальной электрической эффективности — разумный подход для массового 1000-ваттного продукта.
Отдельного упоминания заслуживает T-Guard — серьезное обновление по сравнению с моделью UD1000GM PG5. Это ответ Gigabyte на проблему перегрева разъемов 12V-2×6. Система мониторит температуру коннектора и отключает питание GPU в случае сбоя, оставляя остальную систему в рабочем состоянии. В качестве концепции это должно работать, если рост температуры не будет слишком резким. Для владельцев прожорливых видеокарт это обнадеживающее дополнение. Блок демонстрирует эффективность уровня Platinum, поэтому решение Gigabyte маркировать его логотипами Gold выглядит довольно странно.
Электрические характеристики и эксплуатационные особенности
Остальные показатели электрической производительности находятся на среднем уровне для данного класса устройств. Регулировка второстепенных линий питания выполнена хорошо, а отклонение по основной линии 12В составляет достойные 1,3%. Уровень пульсаций, хотя и не является выдающимся, комфортно укладывается в пределы стандартов ATX.

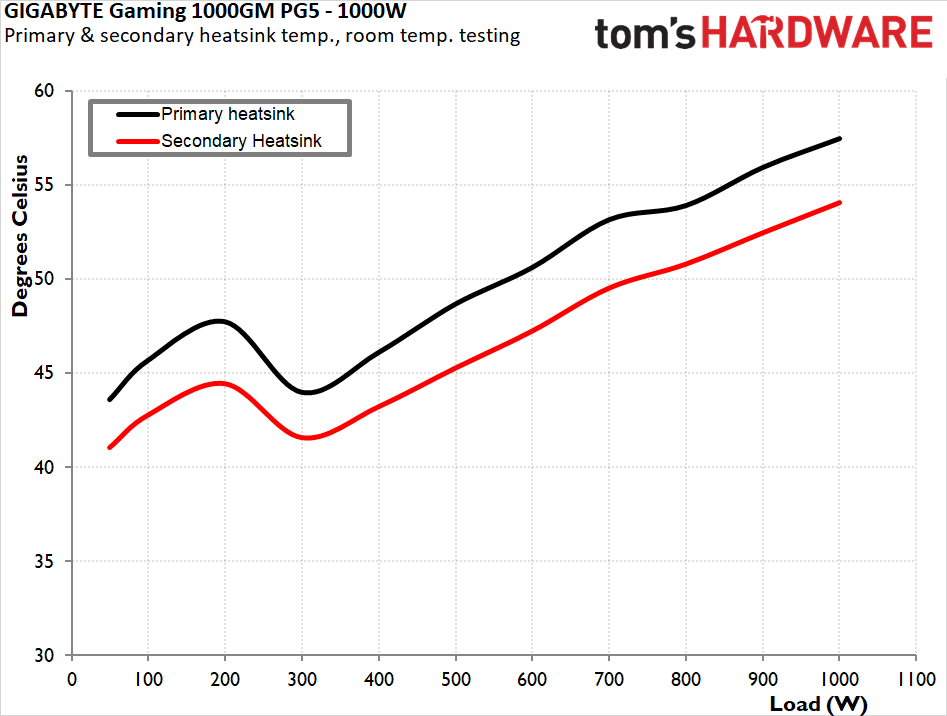

Баланс между температурным режимом и уровнем шума можно назвать весьма удачным. При комнатной температуре вентилятор работает практически бесшумно при нагрузке до 500 Вт, а внутренние компоненты сохраняют низкую и безопасную температуру даже внутри тестового термошкафа, где показатели эффективности демонстрировали лишь незначительное снижение.
Компромиссы и эргономика
Недостатков у модели немного. Вентилятор начинает работать очень громко при продолжительных высоких нагрузках в условиях повышенных температур, фактически достигая максимальных оборотов при полной мощности. Кроме того, комплект поставки оказался весьма скудным: в нем отсутствуют даже крепежные винты. Габариты корпуса длиной 150 мм, обусловленные использованием 135-мм вентилятора, также могут создать определенные сложности при установке в очень компактные корпуса.
Тем не менее, ни одна из перечисленных проблем не является критической, поскольку подавляющее большинство игровых систем редко нагружают блок питания настолько сильно, чтобы шум вентилятора стал ощутимой помехой.
Позиционирование на рынке
При стоимости в 170 долларов на момент написания обзора и десятилетней гарантии, модель Gaming 1000GM PG5 представляет собой выгодное приобретение, хотя она и не доминирует по всем параметрам. В сравнении с другими 1000-ваттными блоками питания в этом же ценовом сегменте, такими как Corsair RM1000x, MSI MAG A1000GL PCIE5 и Montech Century II 1050W, устройство демонстрирует среднюю общую производительность. Покупателям не стоит ожидать заметной разницы в показателях регулировки напряжений или пульсаций.
Преимуществом модели является эффективность: показатели уровня Platinum выглядят отлично для данного класса. Кроме того, блок питания предлагает удачное сочетание температурных и шумовых характеристик, а использование исключительно японских конденсаторов и наличие системы защиты T-Guard служат дополнительными аргументами в пользу выбора этого устройства.
Для игровой системы, построенной на базе требовательной видеокарты, особенно оснащенной разъемом 12V-2×6, сочетание данных характеристик делает Gaming 1000GM PG5 весьма разумным выбором среди решений мощностью 1000 Вт, даже несмотря на то, что модель не является безусловным лидером в каждой отдельной категории.
Технические подробности платформы и компонентов
Хотя аппаратная реализация платформы от HEC выглядит современной и надежной, глубокий анализ компонентов раскрывает ряд интересных инженерных решений. Так, входная ступень transient filtering (фильтрация переходных процессов) выполнена с избыточным запасом: она берет начало на отдельной небольшой печатной плате прямо за разъемом питания переменного тока, а затем продолжается на основной плате. Такое разделение и наличие четырех Y-конденсаторов, трех X-конденсаторов, двух дросселей фильтрации и варистора (MOV) обеспечивают гораздо более качественную очистку входящего тока, чем того требуют базовые спецификации для устройств такого класса.
В узле активной коррекции коэффициента мощности (APFC) используются три MOSFET-транзистора CRJW125N60G2F в связке с повышающим диодом. Примечательно, что катушка APFC здесь полностью закрыта, что способствует снижению электромагнитных помех. Выбор силовых компонентов для первичного инвертора — два транзистора NCE 65TF099F — также указывает на ориентацию на проверенную и зрелую схемотехнику полумостового LLC-резонансного преобразователя. Это решение обеспечивает высокую стабильность при нагрузках, типичных для современных игровых ПК.
Нюансы защиты T-Guard и реализация обратной связи
Система T-Guard представляет собой ответ на широко обсуждаемую проблему плавления разъемов питания видеокарт. В отличие от стандартных методов защиты блока питания (OCP, OPP, OVP), которые срабатывают по совокупному току всей линии 12 В, T-Guard работает на уровне локального мониторинга. Поскольку ток в мощных GPU распределяется по многим контактам, общее потребление карты может долгое время не достигать порога отключения защиты по току (OCP), даже если один из контактов разъема уже начал деградировать от перегрева. Прецизионные термисторы T-Guard, установленные непосредственно у разъема 12V-2×6, решают эту проблему, реагируя на аномальный рост локальной температуры. Важно помнить, что для активации защиты в случае инцидента необходима перезагрузка системы, что является необходимым протоколом безопасности для предотвращения повторного короткого замыкания или термического разгона разъема.
Поведение при нагрузке и акустика
Анализ результатов тестирования в «горячей камере» (Hot Test) при температуре 45°C демонстрирует высокую стабильность платформы HEC. Падение КПД на 0,8% при переходе из «холодных» условий в «горячие» — это отличный показатель, подтверждающий высокое качество радиаторов и эффективность их продува 135-мм вентилятором Hong Hua. При этом радиаторы первичной и вторичной цепей, достигающие 88°C и 82°C соответственно при максимальной нагрузке, работают в пределах допусков для полупроводниковых компонентов такого уровня.
Несмотря на высокую громкость при экстремальных нагрузках (до 54,5 дБ(А)), стоит учитывать, что такие условия в домашних игровых сборках практически недостижимы. В типичных сценариях, где энергопотребление видеокарты и процессора меняется динамически, работа вентилятора остается прогнозируемой. Использование гидродинамического подшипника (FDB) в данной модели — это не только залог акустического комфорта на средних оборотах, но и ключевой фактор, позволивший производителю уверенно заявить десятилетний срок службы устройства.
Почему Gigabyte выбрала Gold вместо Platinum?

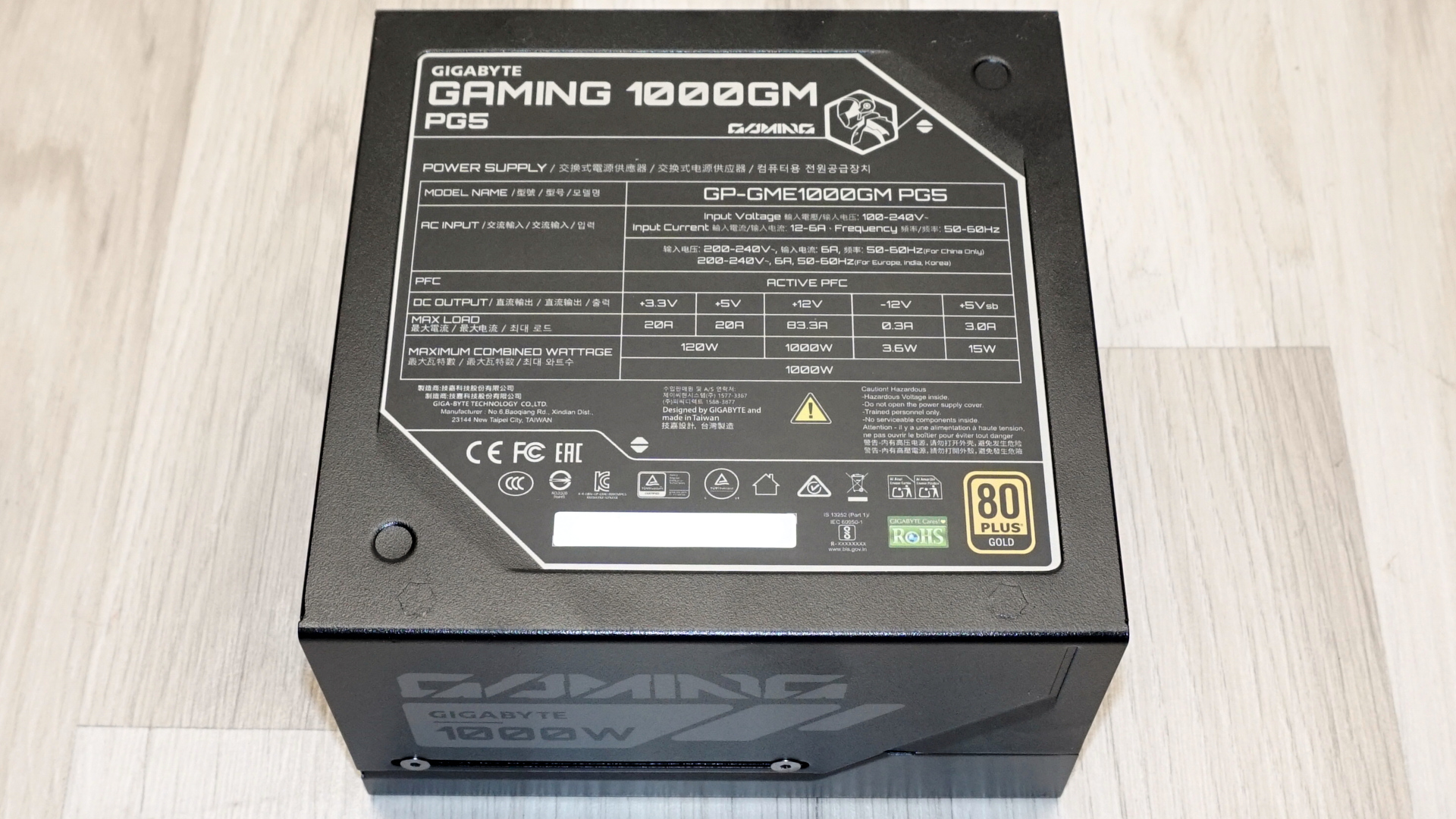

Остается открытым вопрос маркетинговой политики компании в отношении сертификации. Хотя устройство физически сертифицировано как Platinum (согласно данным CLEAResult/80 PLUS и результатам Cybenetics), на коробке красуется логотип Gold. С технической точки зрения, Gaming 1000GM PG5 фактически является «золотым» блоком с бонусом в виде высокой энергоэффективности, что обеспечивает потребителю более низкие счета за электричество и меньший нагрев внутренних компонентов, чем заявлено в спецификациях. Это редкий случай, когда реальные возможности продукта превосходят его официальную рыночную маркировку.
Комментарий к комплектации
Абсолютное отсутствие в комплекте поставки монтажных винтов и каких-либо стяжек, кроме четырех пластиковых хомутов, — это решение, которое трудно оправдать в сегменте устройств за 170 долларов. В то время как конкуренты стараются разнообразить свои «топовые» решения наличием гребенок (cable combs) для аккуратного кабель-менеджмента, Gigabyte делает ставку на базовую функциональность, полагая, что у энтузиастов все необходимые метизы уже есть в наличии. Тем не менее, качество самих проводов (черные, плоские, с индивидуальной изоляцией) находится на высоком уровне и не вызывает нареканий при сборке системы любой сложности.
