Проблема «эффекта насоса» и перегрев Gigabyte RX 9070 XT Gaming OC
В последний день декабря прошлого года я приобрел видеокарту Gigabyte RX 9070 XT Gaming OC. Однако уже через несколько недель использования устройство столкнулось с проблемой высоких температур в области хотспота (hotspot). Во время игровых сессий температура в этой зоне регулярно достигала отметки в 100°C, из-за чего вентиляторы системы охлаждения раскручивались до максимальных оборотов. Перспектива возврата видеокарты по гарантии или ремонт абсолютно нового устройства меня не радовала, поэтому я изучил проблему в сети и выяснил, что в моей модели Gigabyte используется стандартная термопаста, которая плохо подходит для мощных графических процессоров с высоким тепловыделением. Спустя восемь месяцев эксплуатации я решился на разборку карты, и мои подозрения подтвердились.
Почему важен температурный показатель хотспота
Температура графического ядра сама по себе не дает полной картины. Во время работы видеокарта потребляет сотни ватт энергии, которые преобразуются в тепло, и нагрев — это нормальное явление. Однако существует критическая разница между штатным режимом работы и неисправностью.
Графический чип — это процессор для рендеринга, который, в отличие от центрального процессора ПК, лишен теплораспределительной крышки. По сути, это отполированный кристалл сверхчистого кремния. Он контактирует с подошвой кулера, выполненной из меди, никеля или другого сплава. Из-за разного коэффициента теплового расширения материалов при нагреве и охлаждении возникают микроскопические подвижки. В результате стандартная термопаста под давлением вытесняется из зоны контакта — этот процесс называется «эффектом насоса» (pump-out). Со временем термоинтерфейс «мигрирует» от центра кристалла, где расположена самая горячая точка (хотспот), что и произошло с моей видеокартой.
Диагностика и самостоятельный ремонт
Главным индикатором проблемы является дельта между температурой графического ядра и хотспота. Если она стабильно превышает 30°C, это серьезный повод проверить состояние термоинтерфейса. Чтобы выявить «эффект насоса» без разборки карты, можно запустить стресс-тест, например, OCCT, и отслеживать показатели температур.

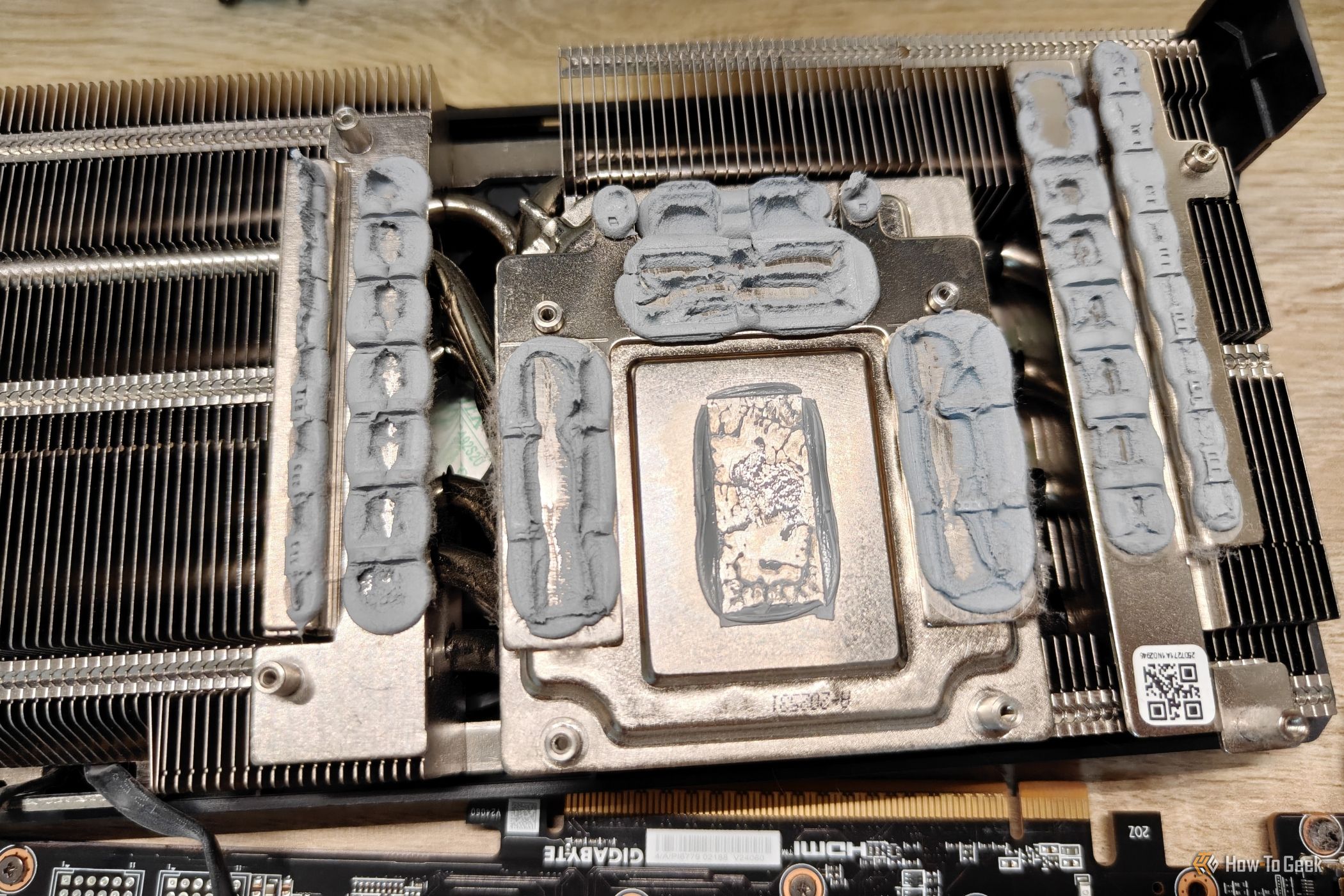

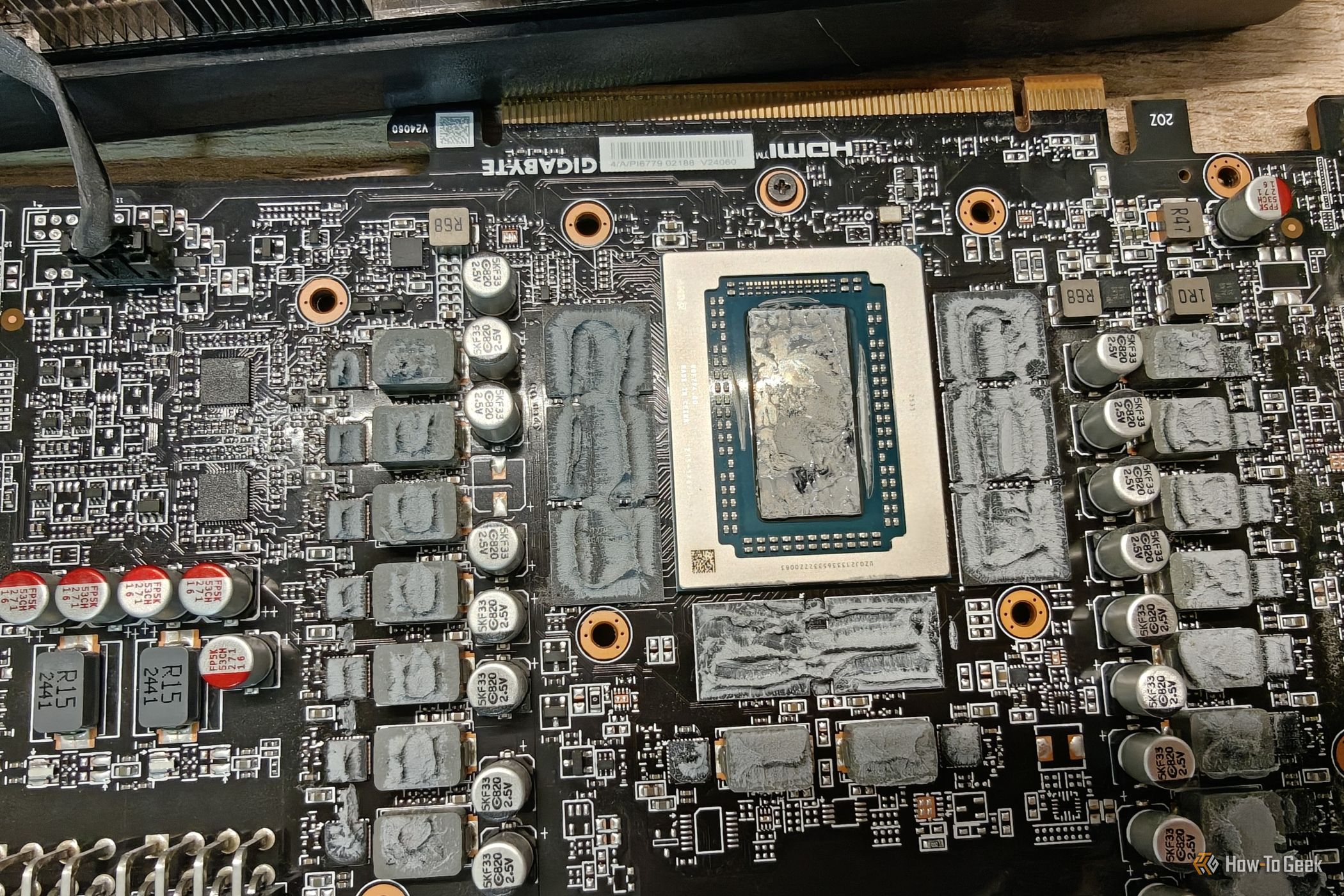

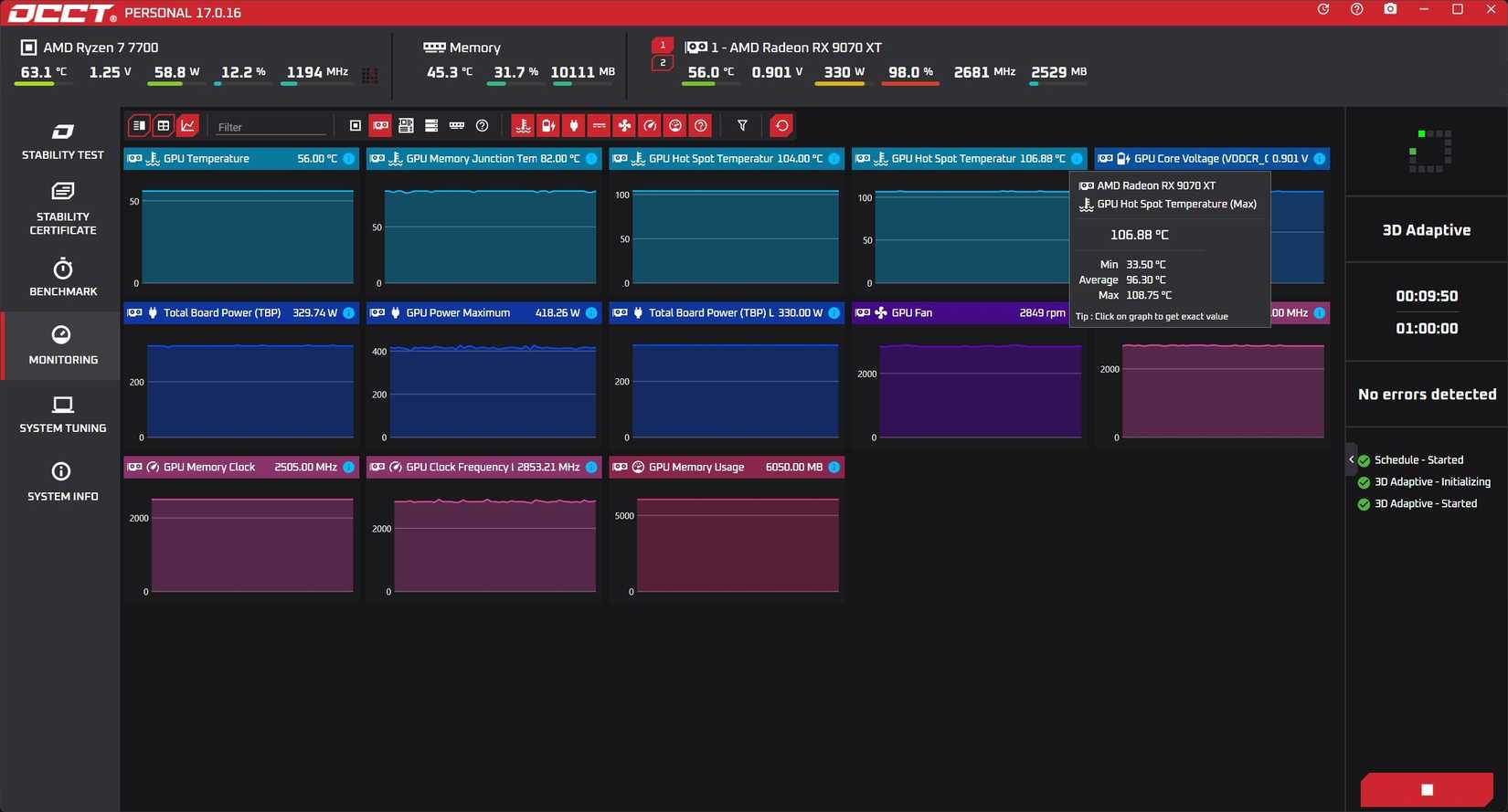

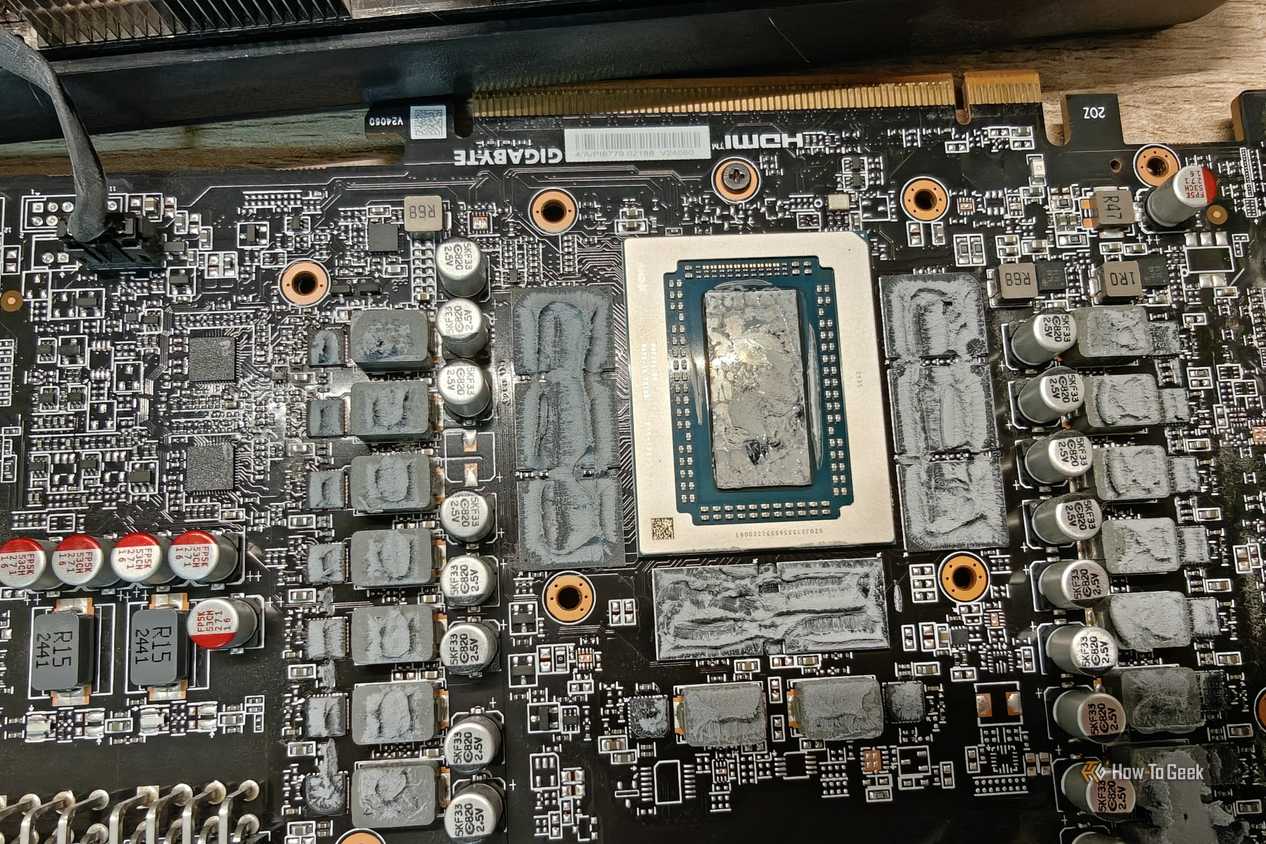

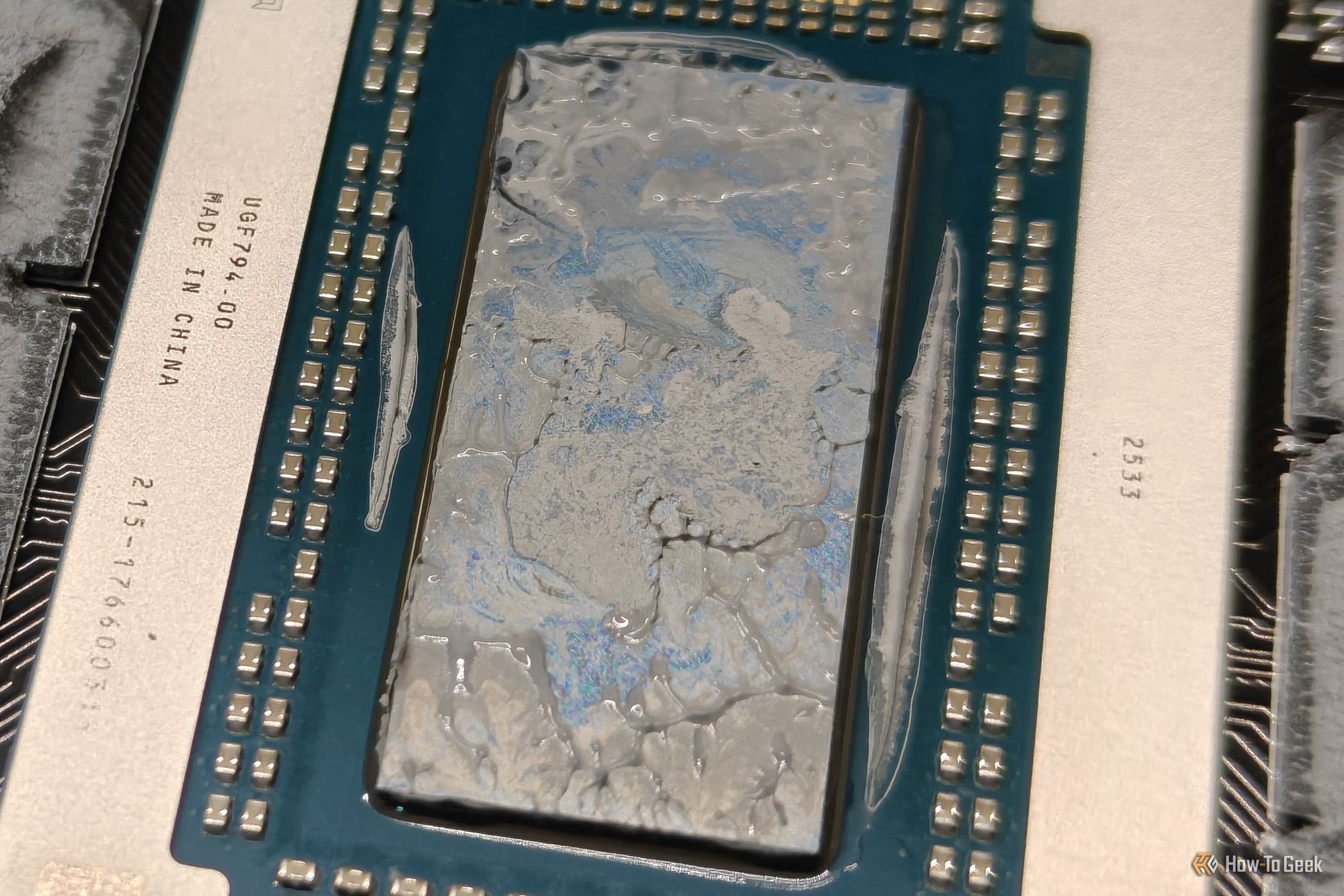

Мои замеры показали шокирующую дельту в 50°C. При небольшом разгоне в играх хотспот разогревался выше 110°C, при этом из-за работы вентиляторов на максимуме само графическое ядро и чипы памяти оставались относительно холодными. Я решился вскрыть видеокарту, несмотря на действующую гарантию. После снятия винтов на задней панели и аккуратного демонтажа кулера я обнаружил, что центр кристалла был абсолютно сухим: вместо вязкой консистенции термопаста приобрела чешуйчатую, воскообразную текстуру, характерную для техники десятилетней давности.
Результаты замены термоинтерфейса
Я не хотел проходить через процедуру возврата товара, оставаясь на несколько недель без видеокарты, чтобы получить устройство, которое с высокой долей вероятности столкнется с той же проблемой. Для исправления ситуации я использовал термопасту Arctic MX-7, состав которой специально разработан для предотвращения эффекта насоса.
Процесс обслуживания заключался в следующем:
- Тщательная очистка кристалла и радиатора спиртом и ватными палочками.

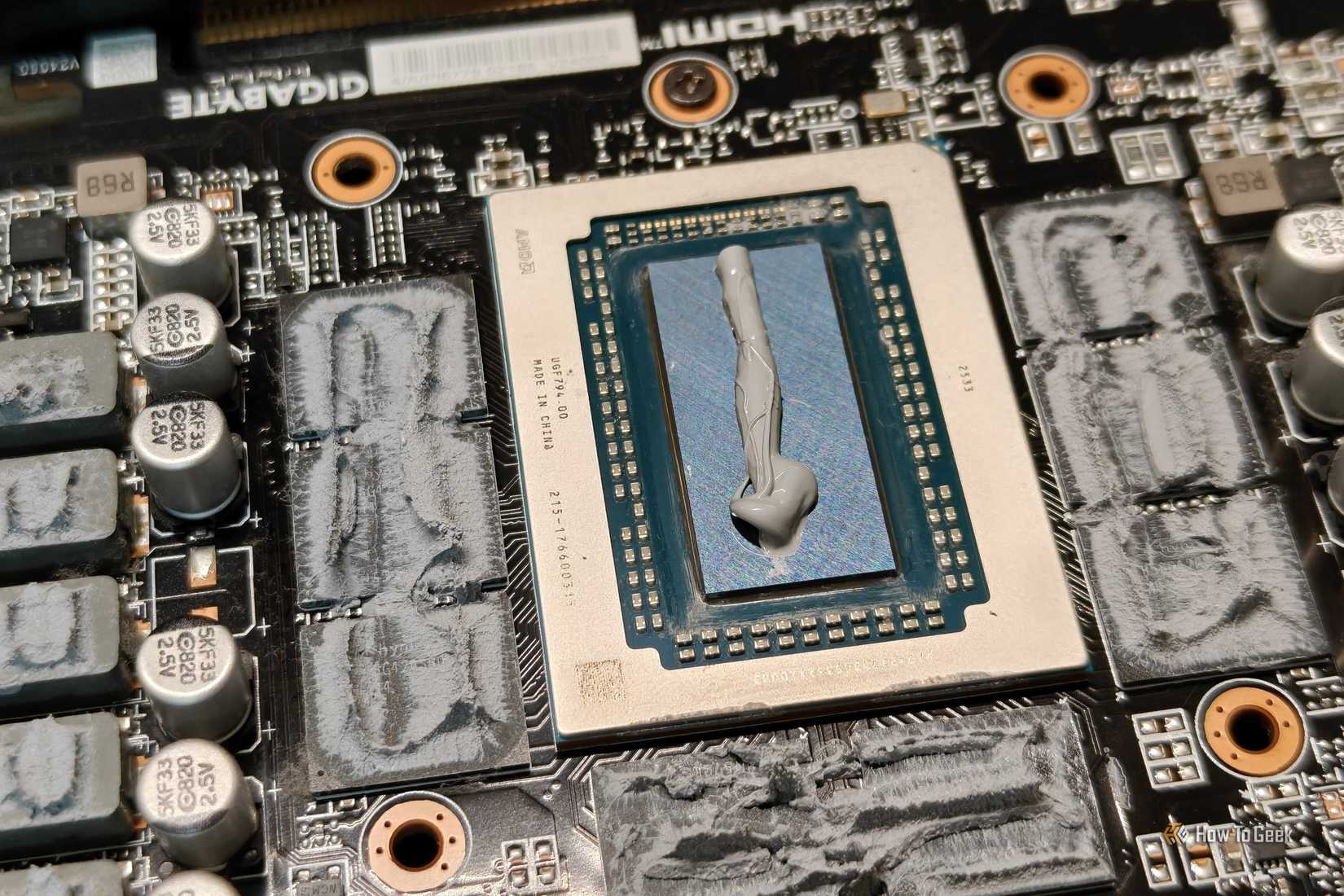

- Нанесение новой термопасты на центр кристалла.
- Обратная сборка с особой осторожностью, чтобы не повредить термопрокладки на VRM и видеопамяти.

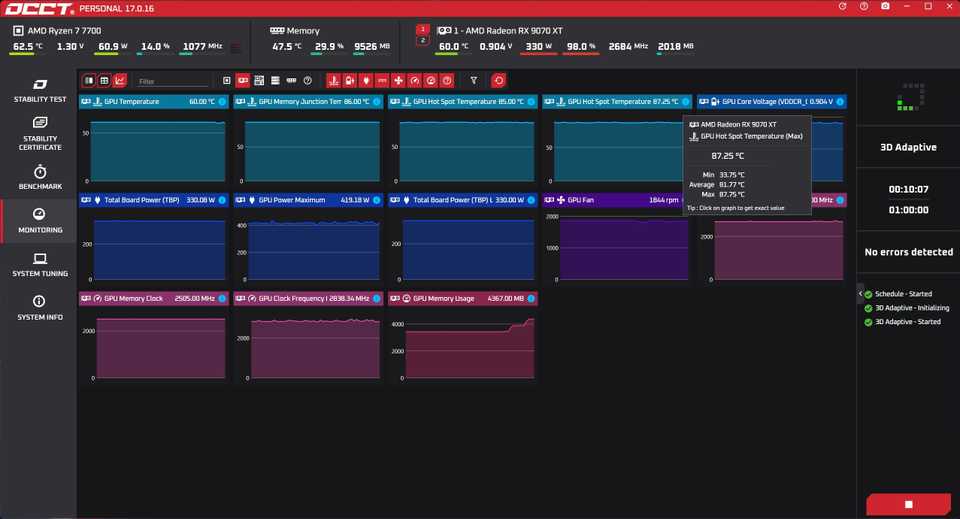

После десятиминутного теста в OCCT я зафиксировал значительное снижение температуры хотспота и существенное уменьшение шума вентиляторов. Максимальная дельта между ядром и хотспотом сократилась до 27°C, а средние значения стали еще ниже.
Фазопереходные прокладки как оптимальное решение для GPU
В ходе эксперимента температура графического процессора и видеопамяти оказалась на несколько градусов выше, чем при использовании традиционной термопасты. Это объясняется тем, что вентиляторы не сразу переходили на максимальные обороты, работая согласно заданной кривой. Тем не менее проект можно считать полным успехом. Хотя Arctic MX-7 и некоторые другие термопасты способны противостоять эффекту «выдавливания» (pump-out), для охлаждения кристаллов без теплораспределительной крышки (direct-die) существуют более эффективные решения — фазопереходные прокладки.
Особенности и преимущества фазопереходных материалов
Материалы вроде Honeywell PTM7950 (выбранный мною вариант) и Thermal Grizzly PhaseSheet используют специальные термоинтерфейсы, которые остаются твердыми при комнатной температуре, но размягчаются при нагреве. Это позволяет им заполнять микроскопические неровности для обеспечения качественного теплового контакта. Даже в размягченном состоянии материал сохраняет высокую вязкость и когезию, что делает его исключительно устойчивым к выдавливанию. Именно поэтому многие производители видеокарт перешли на использование таких прокладок для графических чипов. Мне же просто не повезло купить один из немногих вариантов AMD RX 9070 XT, где они не применялись.
Процесс замены и оптимизация системы охлаждения
Желая обеспечить долговечное решение, я решил повторно разобрать видеокарту и заменить свежую термопасту на фазопереходную прокладку, заодно обновив термозамазку. Для этого я приобрел лист Honeywell PTM7950 размером 30×30 мм на AliExpress за несколько долларов, а также термозамазку CX H1300 для замены потенциально загрязненного заводского состава (хотя, как выяснилось, в этом не было необходимости).

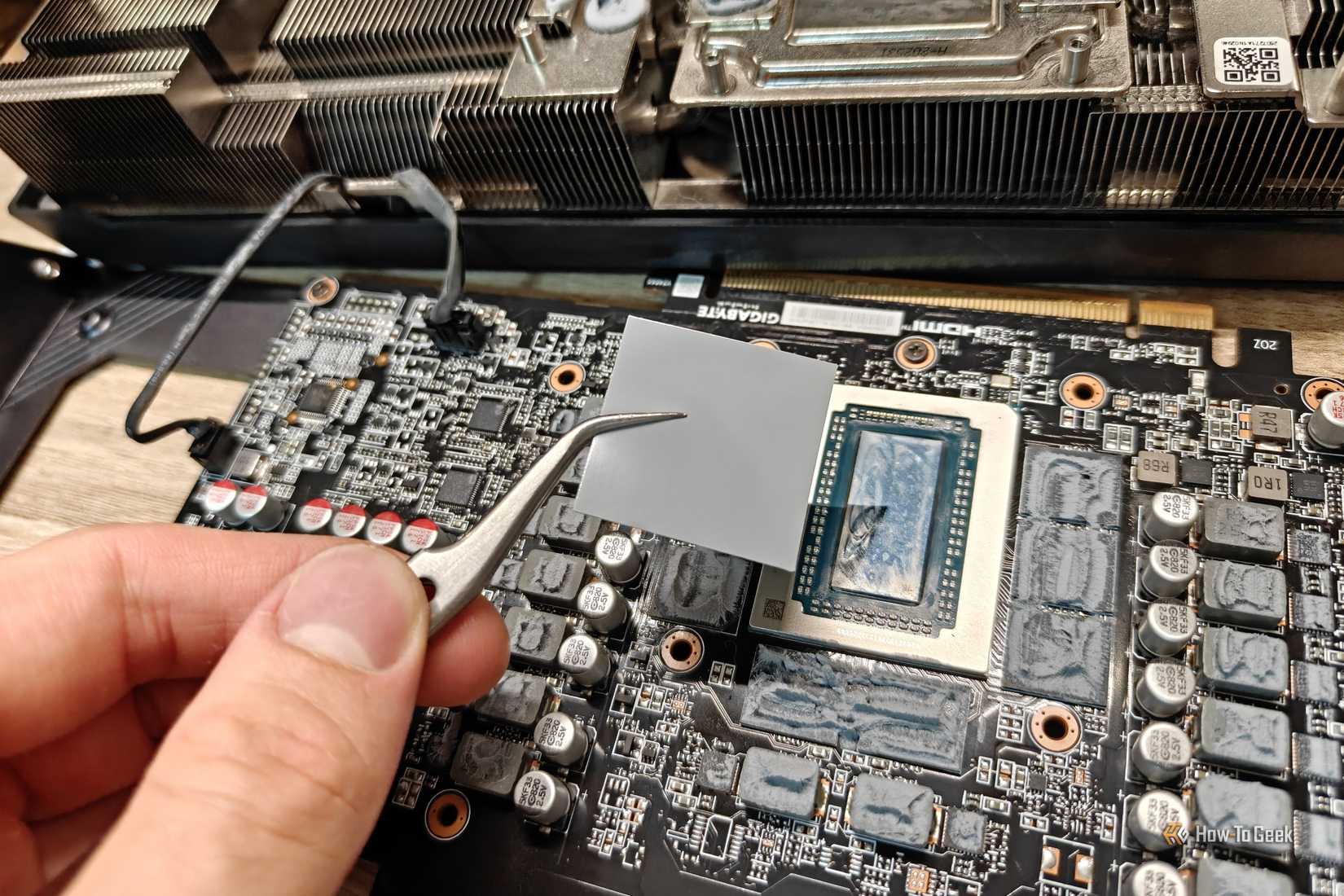

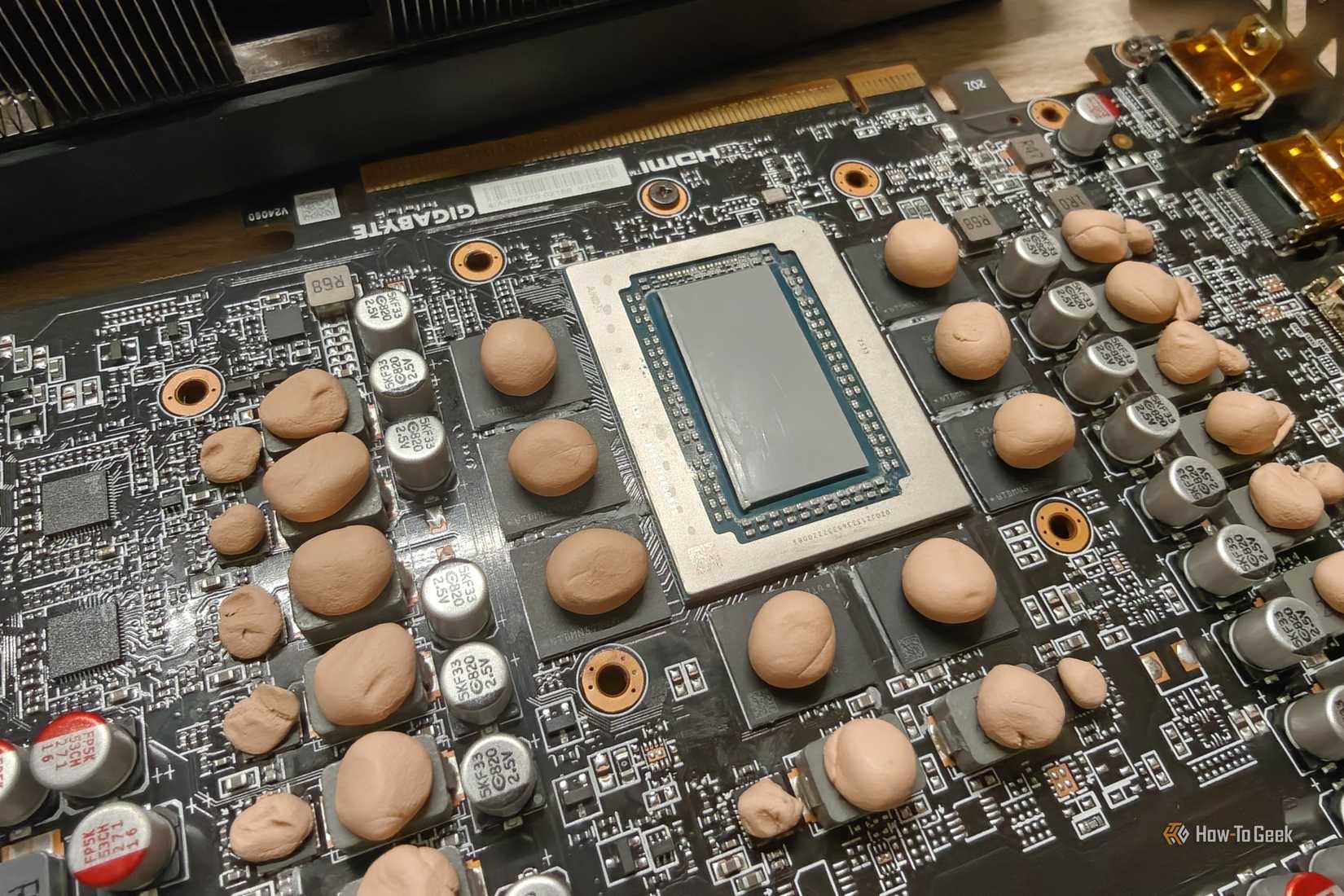

Я тщательно очистил радиатор и видеокарту, удалив старую термозамазку и протерев все поверхности ватными палочками со спиртом. В соответствии с рекомендациями с профильных форумов, перед установкой я поместил Honeywell PTM7950 в морозильную камеру на 15 минут — это облегчает нарезку и работу с материалом. После очистки и нанесения новой термозамазки я извлек прокладку из морозилки, вырезал её по размеру (с небольшим запасом, так как материал не проводит электричество) и аккуратно разместил по центру кристалла.
Результаты тестирования и эксплуатация

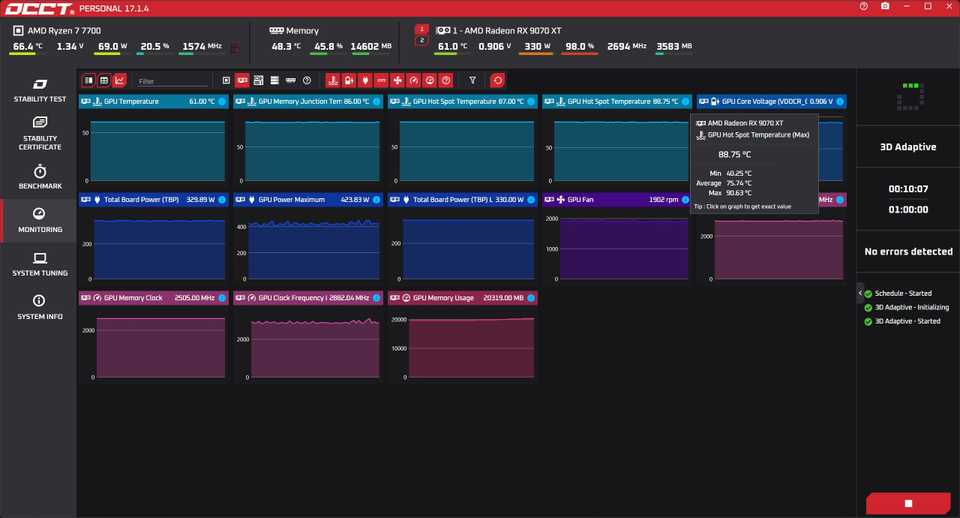

После сборки видеокарты я провел несколько циклов нагрева и охлаждения в течение нескольких дней игр и тестов, прежде чем зафиксировать финальные температуры. Это необходимо для того, чтобы фазопереходная прокладка полностью «уселась» и заполнила возможные воздушные зазоры. В отличие от термопасты, которая со временем высыхает, фазопереходные прокладки могут слегка адаптироваться при повторяющихся циклах изменения температуры.

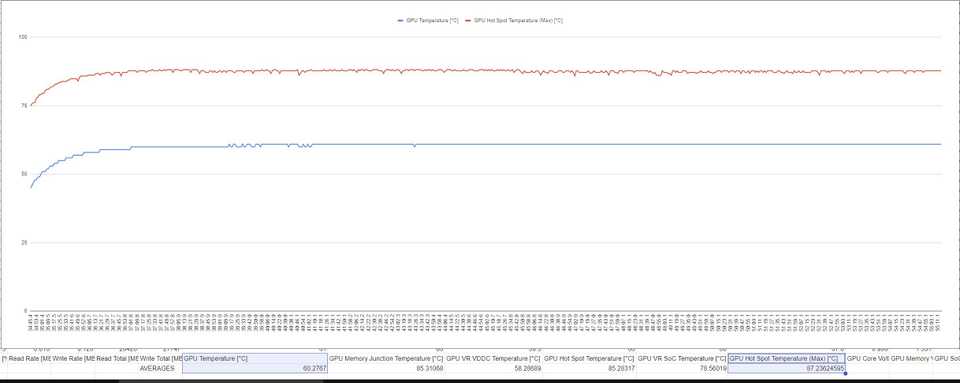

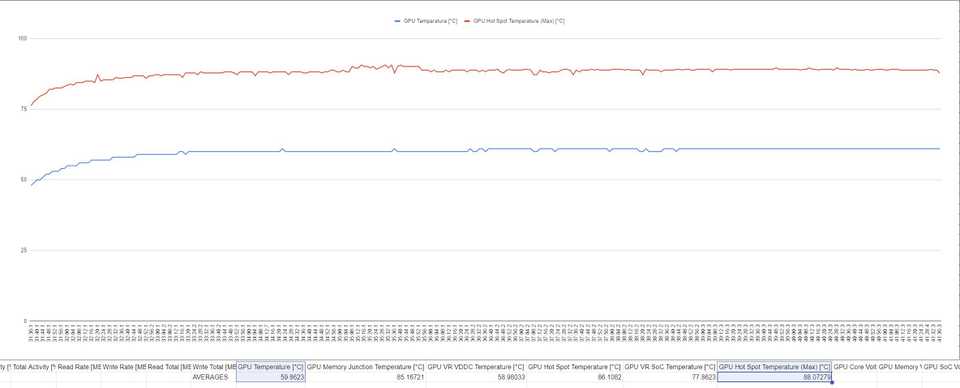

Полученные результаты показали, что разница в температурах по сравнению со свежей термопастой находится в пределах погрешности. Это ожидаемый исход, так как главное преимущество фазопереходных материалов заключается в долговечности, а не в приросте производительности. Если бы целью был максимум эффективности, пришлось бы использовать жидкий металл, но это риск, на который я не готов идти с дорогостоящей видеокартой.
Почему фазопереходные прокладки — лучший выбор для энтузиастов
Фазопереходные прокладки — это удачное и доступное решение. На Amazon лист Honeywell PTM7950 размером 40×80 мм стоит около 17 долларов, чего достаточно для нескольких чипов. Моя прокладка 30×30 мм обошлась примерно в 5 долларов и подошла для видеокарты, мини-ПК и ноутбука. Хотя фазопереходные материалы не всегда показывают себя лучше термопасты (особенно на процессорах с теплораспределительной крышкой), их надежность выводит обслуживание системы на новый уровень. Их определенно можно использовать и для CPU, если вы хотите избавить себя от необходимости регулярного технического обслуживания.
Важно подчеркнуть, что GPU-хотспот — это наиболее горячая точка на кристалле, и именно этот показатель критически важен для оценки состояния видеокарты, так как температура самого графического ядра (GPU core) не дает полной картины происходящего. В моем случае, даже при экстремальном нагреве хотспота, память и ядро оставались в относительной прохладе именно благодаря тому, что вентиляторы постоянно работали на максимальных оборотах, пытаясь компенсировать плохой отвод тепла от центральной области чипа.

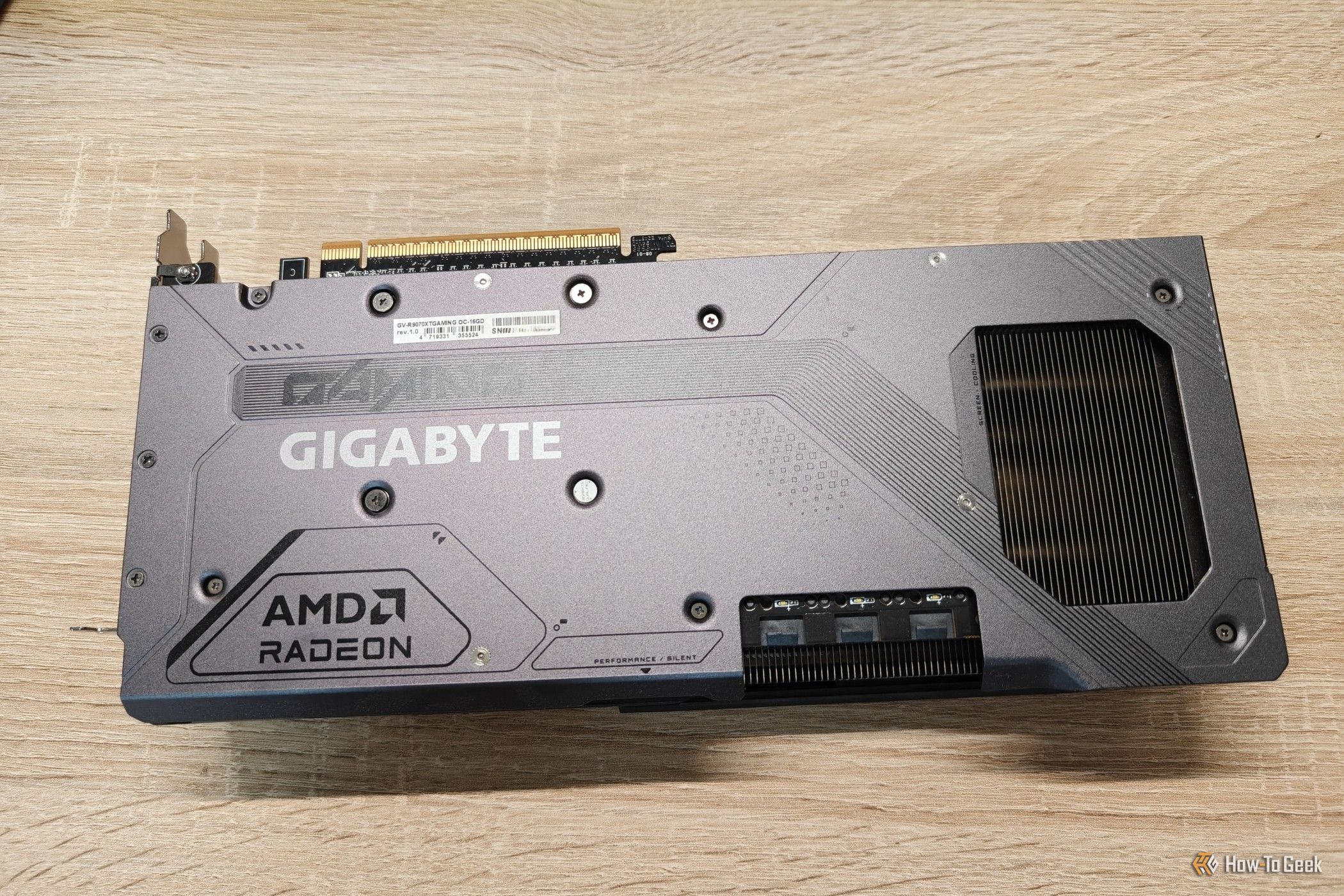

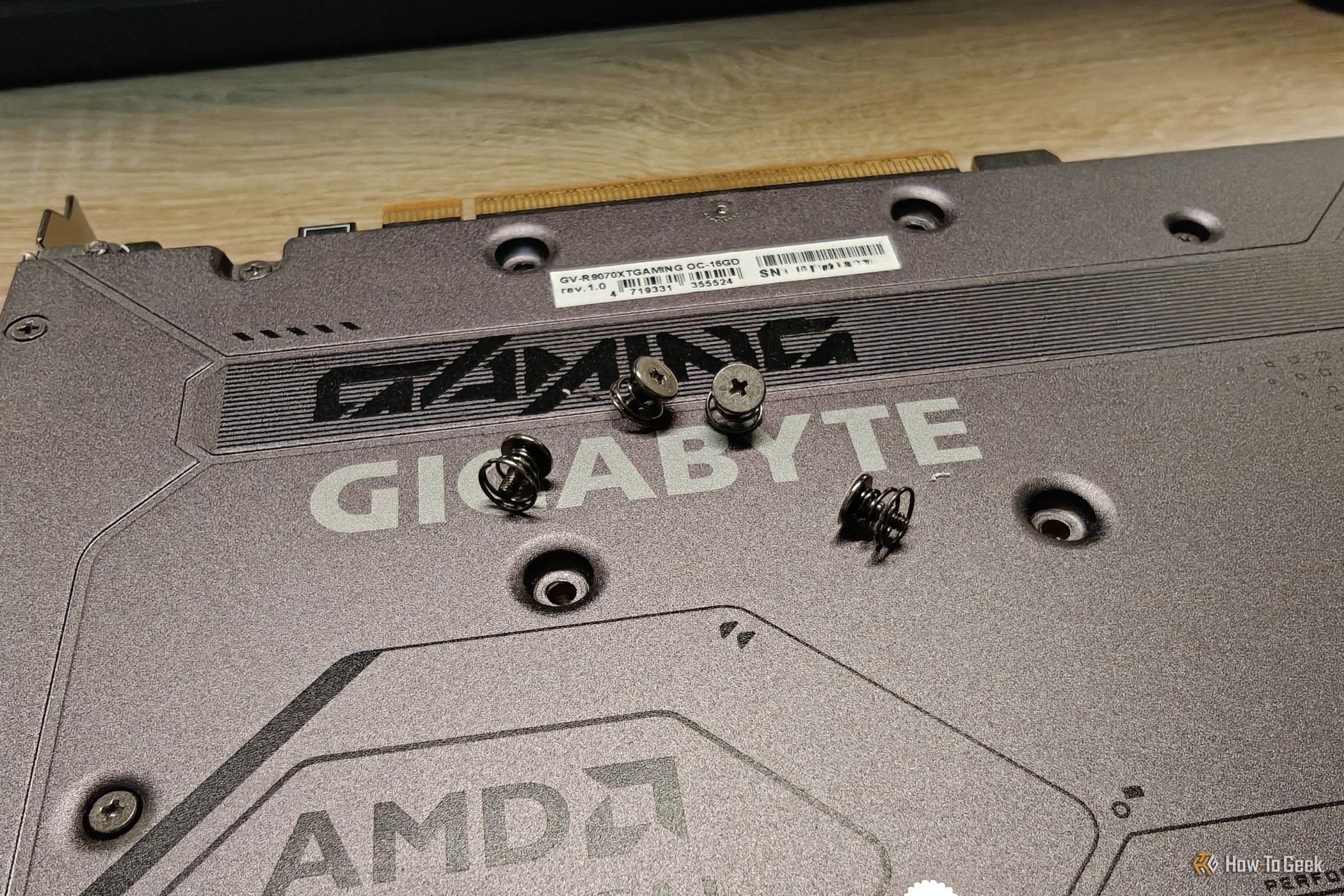

Процесс разборки карты требовал предельной осторожности: после удаления всех винтов на бэкплейте я аккуратно отделил кулер от печатной платы, стараясь не прикладывать излишних усилий, чтобы не повредить компоненты. Увидев кристалл под фонариком, я подтвердил свои опасения: термопаста утратила свои свойства, превратившись в сухую, лишенную вязкости массу, что типично для интерфейсов, проработавших многие годы в старых ноутбуках или бюджетных сборках.
При замене термопасты на Arctic MX-7 я действовал максимально бережно, стараясь не затронуть оригинальную термозамазку на модулях памяти (VRAM) и элементах системы питания (VRM). Применение MX-7 оправдало себя: средняя дельта между температурой ядра и хотспота снизилась, а средние значения температур стали даже ниже прежних на пару градусов. Важно отметить, что небольшое повышение температуры самого графического ядра после замены — это нормальное явление, так как вентиляторы больше не вращались на пределе, следуя штатной кривой оборотов.
Переход на Honeywell PTM7950 был продиктован стремлением к долговечности. Использование этой фазопереходной прокладки имеет свои нюансы: перед нарезкой лист материала обязательно нужно заморозить, чтобы структура стала твердой и податливой. При установке я оставил небольшой «нахлест» материала за пределы кристалла, так как состав PTM7950 не проводит ток, что исключает риск короткого замыкания при нагреве и переходе в вязкое состояние.
Хотя многие рассматривают переход на жидкий металл для достижения экстремально низких температур, я счел этот вариант избыточным и опасным для своего устройства, купленного на личные средства. Фазопереходные прокладки предлагают идеальный баланс: они обеспечивают надежность на уровне «установил и забыл» и исключают риск повторного проявления эффекта насоса в будущем. Стоимость такого решения крайне мала — около 5 долларов за небольшой фрагмент, которого хватило не только на видеокарту, но и на обслуживание мини-ПК и личного ноутбука. Это, безусловно, лучший DIY-метод для любого энтузиаста, желающего избавить систему от регулярного обслуживания термоинтерфейса.
